优化的解决方案：安装SATA硬盘_IT /计算机_数据的说明

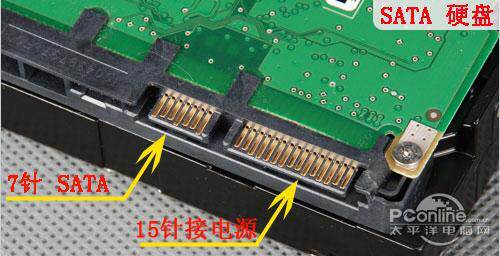

安装SATA硬盘的。随着诸如i915 / 945之类的新一代主板芯片组的推出，硬盘连接接口已经从已经使用了多年的并行ATA（并行ATA，以下简称PATA）接口逐渐改变为更高级的设计，并且速度更快串行ATA（串行ATA，以下简称SATA）接口。但是，由于SATA接口的设备在此阶段仍是相对较新的硬件，因此如果不小心，将很难安装它们。因此，在这里与您讨论有关安装SATA硬盘的知识和技能。一、硬盘的安装与旧的PATA硬盘相同。 SATA硬盘的连接电缆分为7针数据电缆和4针至15针扁平电源电缆，但SATA硬盘的连接电缆比PATA硬盘的电缆高。电缆应小而扁平（图1）。这些电缆通常随新购买的主板一起提供。如果没有，也可以在计算机市场上方便地购买。安装时，将数据电缆和电源电缆连接到一根在硬盘上，数据电缆的另一端可以连接到主板的SATA插槽（图2）。由于接线插头配备了防呆设计，因此插入时不会有问题Picture1图片2但是有一点要注意，如果用户在系统开机时需要以热插拔模式安装SATA硬盘，则必须先安装4针至15针电源线，并且必须将15针插头连接到硬盘上，然后连接数据电缆，否则会烧毁硬盘电路。

二、主板BIOS设置当前，主板一般通过两种方法支持SATA接口，即主板上的南桥芯片具有内置的SATA功能和单独的RAID /串行ATA控制芯片。前者是通过主板南桥芯片（例如英特尔的ICH5 / 6南桥芯片）实现的，因此需要在主板BIOS中设置IDE模式。根据主板的不同，BIOS中有一个名为“ IDE Con​​figuration”（IDE配置）或“ On-Chip SATA Mode”（片上SATA模式）的设置项目，通常提供4种模式，例如AUTO / Combined / Enhanced和Non-Com-bined。含义解释如下：------------------------------------------- ------- ------模式效果AUTO使BIOS能够自动检测到同时使用最多2个SATA和2个PATA设备的组合增强功能最多同时使用6个设备，包括SATA和PATA设备非组合自动模拟SATA设备以在PATA模式下工作-------------------------------------- ------------- ----在大多数情况下，通过选择“增强”模式可以获得最佳的性能和可伸缩性，但与较旧版本的操作系统和某些运行在其中的软件兼容DOS模式（例如GHOST的旧版本）可能会出现问题。

如果您不放心，最好使用“ AUTO”模式并让BIOS自动设置它。三、设置为启动硬盘完成BIOS设置后，最后一步是将新的SATA硬盘设置为要启动的第一个硬盘，以安装Windows操作系统。主板BIOS中有一个名为“硬盘启动优先级”的设置项。如果系统中有旧的PATA硬盘，则用户应在此选项中更改顺序，并在启动列表中将SATA硬盘排序为第一个启动的硬盘。硬盘很好。到目前为止，已成功安装SATA硬盘，然后可以安装操作系统。此外，需要注意的一件事是，非Intel ICH南桥芯片（例如nForce / VIA / Promise / Silicon Image等）的SATA接口和启用了NCQ加速的ICH6南桥芯片也必须是Windows。安装Windows XP / 2000操作系统已预先提供了硬盘接口的驱动程序，然后才能正常安装。通常，进入Windows的蓝色安装屏幕时，按F6键并按照屏幕上的说明插入包含SATA / RAID接口驱动程序的磁盘。正确选择驱动程序后，安装即可正常进行。 SATA硬盘设置一、不同串行控制器下的BIOS设置。因为此测试仅使用支持串行硬盘的ICH5和VT8237南桥，所以我们主要以这两个南桥的主板为例。简介。

当然，由于我们只是举一个例子，因此不同主板的BIOS中的设置可能并不完全相同。还要求读者做出推论并找到相关设置的相应选项。 1.对于ICH5或ICH5R，我们以该测试中使用的P4C800为例。船上是ICH5南桥。我们需要做的第一件事是将串行硬盘驱动器连接到主板的南桥芯片上的SATA接口并启动BIOS，BIOS设置过程如下。 *找到IDE配置的相关选项，在本例中为“主”菜单下的“ IDE配置”，如下图所示，在其上按Enter键进入下一级界面（如下图所示）在Onboard IDE Operate Mode中，可以在下面选择两种Onboard IDE操作模式（兼容模式和增强模式）。当我们选择操作模式为兼容模式时，界面下的IDE端口设置选项如图所示。您可以在此处看到三个选项。事实证明，在这种模式下，SATA设备实际上将端口映射到IDE接口。在此模式下，如果要使用SATA硬盘，将有一组无法使用的IDE接口。主P-ATA + S-ATA：此时，这意味着串行硬盘将映射到第二个IDE接口。目前，辅助P-ATA不可用。如果您正在使用串行硬盘并且还使用原始的并行硬盘，请将并行硬盘安装到第一个IDE接口，即此处的主要P-ATA。

次要P-ATA + S-ATA：这意味着串行硬盘将映射到第一个IDE接口。目前，主P-ATA不可用。如果您正在使用串行硬盘并且还使用原始硬盘，则对于某些并行硬盘，请将并行硬盘安装到第二个IDE接口，即此处的辅助P-ATA。仅P-ATA端口：在此模式下无法识别串行硬盘，只能使用原始的并行硬盘。另请注意，如果将串行硬盘插入由ICH5控制的两个SATA接口（通常表示为SATA 1））的第一个接口中，那么在上述并行-串行混合模式下，它将自动占用映射通道的位置。如果将操作模式选择为增强模式，则其下的端口设置将更改，如下所示：如果将主硬盘驱动器插入主磁盘，则如果串行硬盘插入SATA2，它将自动占据映射通道的从磁盘的位置。 P-ATA + S-ATA：并行和串行硬盘共存模式，此时最大数量为六个，在此模式下，该模式下最多仍然有三个选项。六个硬盘（四个并行，两个串行）中的一个-ATA：串行硬盘模式，此时可以连接两个串行硬盘P-ATA：目前，它实际上是一种映射模式，它占据第一个IDE通道，如果已在SATA1上连接了串行硬盘，则面板第一个通道的r磁盘已映射。如果连接到SATA2，则映射第一个通道的从磁盘。但是，这里仅是P4C800主板的BIOS。在此测试中，我发现有一种非常常见的BIOS设置方法，下面将对此进行介绍。此设置方法已在Unika UP6PEN（ICH5）和Aopen的AX4C MAX（ICH5R））上得到验证。

在AX4C MAX（ICH5R）的BIOS中的“集成外设”-“片上IDE设备”下有一个“片上SerialATA设置”模块。许多主板上都有类似的模块，但是位置略有不同。每个主板上该模块下的选件名称基本相同。通常，存在以下选项设置：现在，我们可以清楚地知道并行硬盘和串行硬盘和平共处的关键是映射位置与原始并行硬盘所占据的位置不冲突。2、VT8237与ICH5的设置相比，此处的选项相对更简单。这里我们仍然以测试中使用的华硕A7V600为例。在BIOS的“高级”菜单下，选择“ I / O设备配置”以进入下一级界面，这里有一个选项“ Onboard ATA Boot ROM”，我们在这里选择“ Enabled”，以便内置SATA VT8237打开RAID控制器开关，重新启动计算机以识别串行硬盘。但是，如果要选择串行硬盘作为启动设备，则需要进行其他启动设置，或者在“高级”菜单下选择“ PCI配置”以进入下一级界面，其中有一个选项“板载” ATA设备“首先”，我们在此处选择“是”，这样，如果您的操作系统已安装在此串行硬盘驱动器上，则它将在引导后从该硬盘驱动器顺利引导。

3。板载串行控制芯片和独立的PCI控制卡。如果将串行硬盘连接到由板载串行控制芯片控制的接口，则设置相对简单。我们使用板载PDC20378的PDC20378，以控制芯片为例。连接串行硬盘并启动进入BIOS。打开“高级”菜单下“板载设备配置”下的板载串行控制器开关并设置其工作模式非常重要。如果将其设置为IDE，则启动后将出现以下界面。从图中的SATA378一词，我们知道它可以在IDE模式下工作。如果将其设置为RAID模式，它将变为FastTrak 378，如下图所示。完成所有设置后，如果仍要从此串行硬盘启动，则必须检查BIOS中的启动项设置，这是“启动”菜单下的“ BootDevice优先级”，然后查看是否存在此设置。此处的启动项目中的硬盘已加载，此处显示为“ SATA378 TX2Plus D0”。附加PCI控制卡的设置方法与此类似，但是在使用附加串行控制卡时，如果主板上有板载串行控制芯片，则最好将其禁用，因为如果未禁用它，有时它将无法进入操作系统。 二、如何在串行硬盘上安装操作系统1。在ICH5控制器下安装操作系统如果要在ICH5控制器下的串行硬盘上安装操作系统，则只需告诉主板通过上述设置即可识别串行硬盘。没有其他要求。

2。在ICH5R和VT8237控制器下安装操作系统。在ICH5R和VT8237控制器下的串行硬盘上安装操作系统会有些麻烦。如果要安装Windows9X操作系统，则只有主板可以识别串行硬盘。威盛（VIA）的文档指出它将安装在C驱动器上，但我不知道为什么。而且，如果您要安装带有NT内核的Windows2000、WindowsXP或Windows2003和其他操作系统，则需要使用我们将要忘记的软盘驱动器。让我们以WindowsXP的安装为例进行介绍。首先，在BIOS中进行相关设置，以便主板可以正常识别串行硬盘，并且与原始并行硬盘没有冲突。然后确保软盘驱动器已正确连接。这时，我们需要一个驱动器软盘。如果您是ICH5R南桥的用户，请在此处下载。如果您是VT8237 South Bridge的用户，请在此处下载相应的程序，并按照提示制作可引导的软盘。威盛VT8237的下载包相对较大。我们只需要将DriverDisk \ SATA下的所有文件复制到软盘上。准备驱动程序软盘后，即可安装操作系统。重新启动后，安装操作系统后，它将显示“安装程序正在检查您的计算机硬件配置...”，并且将出现提示：“如果需要安装第三方SCSI或RAID驱动程序，请按F6键。” （这意味着如果有第三方SCSI或RAID驱动程序，请按F6）。

这时，按F6键，将软盘放入软盘驱动器中，然后我们只需要在软盘中选择相应的第三方驱动程序，然后按照提示成功安装操作系统即可。 3.要在外部串行控制芯片控制器下安装操作系统，安装方法与2中的相同，并且还需要一个特殊的软盘，因此在此不再赘述。三、进入操作系统后需要做什么？首先要做的是加载相应的磁盘驱动程序。对于ICH5，您只需要加载INF驱动程序。对于ICH5R，您还需要加载IAA3.0或更高版本的驱动程序，该驱动程序用于ICH5R和串行硬盘驱动器。对于特别定制的驱动程序，在完成驱动程序安装后，通常不需要其他设置。如果您使用的是威盛主板，并且南桥是VT8237，请在操作系统之后安装最新的四合一修补程序。威盛还具有单独的3.20b版本的磁盘驱动程序，可以进一步提高磁盘性能。如果仍然使用并行硬盘，则应注意该驱动程序的加载会影响突发传输速率并行硬盘，但对于串行硬盘没有这种影响。如果使用外部串行控制芯片，则在进入操作系统后，还需要加载控制器的相应驱动程序（请参见图17）图17①每个IDE端口只能（最多）具有一个“主控”端口）。 （用于引导系统的主磁盘）磁盘。

②两个IDE端口都连接到“ Master”时，旧主板通常总是尝试从第一个IDE端口上的“ Master”磁盘启动。对于当前的主板，通常可以通过CMOS设置指定哪个IDE硬盘是启动盘。 ③ATX电源在关闭时仍保持5V电流，因此在安装和拆卸部件以及插拔外部电缆时，必须关闭电源端子板开关或拔出机箱电源线。 ④某些机箱的驱动器托架布置得过于紧凑，并且非常靠近机箱的电源，这使得安装多个驱动器更加困难。因此，我们建议您先将所有驱动器安装在机箱中，然后再进行接线工作，以免占用先安装驱动器电缆后再安装下一个驱动器所需的空间。 ⑤为了避免由于驱动器的振动而导致访问失败或对驱动器造成损坏，建议在安装驱动器时将所有螺钉安装并固定在支架上。 ⑥为便于安装，避免机箱配线过于凌乱，在机箱上安装硬盘和光驱时，应将连接至同一IDE端口的设备相邻。电源线的安装是定向的，不能反向插入。 ⑧考虑到将来可能需要安装多个硬盘或光盘驱动器，因此在构建机器之前，最好准备两条IDE设备信号线（通常称为“电线”），每条信号线具有3个接口（一个连接到主板的IDE端口，另外两个用于连接硬盘驱动器或光盘驱动器。

为避免机箱中的布线过于混乱，用于连接“扁平电缆”上的硬盘/光盘驱动器的接口应尽可能靠近。通常，三个接口之间的“扁平电缆”的长度应为2：1。 （请参见图18）图18⑨当将两个设备连接到同一条扁平电缆IDE端口时，通常的原理是将它们以相同的传输速度安装在一起，并且硬盘和光盘驱动器应尽量避免将其安装在相同的IDE端口。（请参见图19）提示：主（MASTER）和从（SLAVE）-计算机中通常只有两个IDE端口，每条电缆具有三个端口，其中一个连接到USB的IDE端口。主板，另外两个可以连接到两个硬盘或一个硬盘和一个光盘驱动器，如果两个IDE接口设备连接到同一根电缆，则其中一个是主磁盘，另一个是从磁盘。由于硬盘的默认跳线设置为“主硬盘”，因此应将其中一个跳线设置为从磁盘，否则系统将无法启动，具体设置请参见后面的跳线设置说明通常来说，光驱有安装时将其设置为从磁盘，无需再次跳转。 （请参阅图20-硬盘上的跳线和描述文本）图20（2）单硬盘安装的第一步，如果仅使用一根IDE电缆连接硬盘，则可以连接硬盘Put将其插入插槽，用一只手握住硬盘驱动器（注意不要用手指触摸硬盘驱动器底部的电路板，以防止硬盘驱动器被身体上的静电损坏）。安装槽，轻轻将硬盘驱动器推入，直到硬盘的四个螺孔与机箱上的螺孔对齐。

第二步，安装好硬盘后，即可安装螺钉。请注意，硬盘的内部磁头在工作时会高速旋转，因此有必要确保将硬盘安装到位并固定好。硬盘的每一侧都有两个螺孔，因此最好安装四个螺钉，并且在安装螺钉时，应平衡四个螺钉的进度。请勿一次拧紧两个螺钉，然后再拧紧另一螺钉。一侧两个。如果一次拧紧一颗螺钉或螺钉的一侧，可能会导致硬盘驱动器的力不平衡，从而影响数据安全性。 ④安装连接线：依次安装IDE电缆和电源线。3、安装双外部存储设备很多时候，我们需要在IDE线上连接两个存储设备，例如两个硬盘，两个光盘驱动器或一个硬盘和一个光盘驱动器。我们如何安装它？ （1）安装双外部存储设备的条件：①机箱电源可以满足新的外部存储设备的电源要求。通常，机箱中电源的输出功率在200W以上。 ②添加一块硬盘，但是如果使用它，这是一个消耗大量电能的图形卡，并且添加了DVD，因此，必须考虑电源是否可以提供另外12W的电源来支持硬盘。硬盘电缆插头，目前的计算机主板可以提供2个IDE接口，该接口可以连接到两根40芯双插头硬盘电缆（数据电缆）上，以悬挂4个IDE兼容设备。可以连接到四个IDE设备，例如硬盘，光盘驱动器或ZIP高密度软盘驱动器。

但是，如果您只有40芯数据线，请尽快购买另一根。 （2）主从状态设置和安装：满足上述条件时，两个硬盘将根据它们的意愿设置为主从磁盘，然后再安装到机箱中，以便可以在安装后进行安装。系统可以正常使用，可以按以下方式进行主磁盘和从磁盘的设置：安装后，包括硬盘在内的所有IDE设备都使用一组跳线来确定主磁盘和从磁盘的状态。电源连接器和数据电缆连接插座之间的位置通常由3组（6或7）引脚或4组（8或9）引脚）加上一或两个跳线帽组成。此外，必须固定在硬盘或光盘驱动器的正面或背面），还打印了Master，Slave和Cableselect的跳线方法。各种硬盘或CD-ROM驱动器的跳线方法和标记说明相似，因此这里仅列出该跳线Seag的方法吃硬盘简要介绍如下，其他品牌的硬盘可以参考。以Seagate ST33221A为例，不仅在硬盘驱动器上打印了跳线说明，而且还正确地连接了电源线和硬盘驱动器电缆。 （3）安装双硬盘驱动器时要注意问题：如果新添加的硬盘与光盘驱动器和其他设备一起连接到第二硬盘行，请注意该硬盘的主从磁盘设置。光盘驱动器和其他设备不会与新添加的硬盘发生冲突，否则主板将无法检测到新硬盘。增加硬盘驱动器或找不到原来的光盘驱动器通常，硬盘驱动器和光盘驱动器可以连接方式应与机箱中安装的安装方式尽可能接近，但是，考虑到硬盘驱动器的不同型号和规格以及硬盘驱动器和光盘驱动器之间的数据传输速率不同，可以将其作为特定IDE设备的实际连接。电脑+大脑*维度
