图1 交流电流信号产品原理框图

图2 交流电压信号产品原理框图

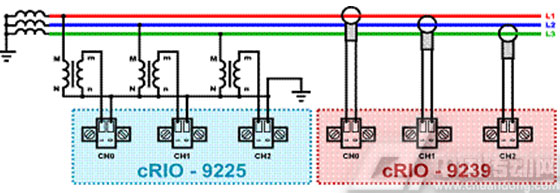

其中，CT为电流互感器，PT为电压互感器，输出一般为0~5V或4~20mA。

2、直流信号检测原理

图3为直流信号检测原理框图

图3直流信号产品原理框图

直流信号分为直流电压和直流电流，直流电流一般是通过电阻取样，直流电压一般用电阻降压处理。由一个隔离电源向前置放大器供电,隔离原理常用的有两种方案，一种是采用线性光耦隔离技术，一种是采用调制解调技术。

由上述原理框图可以看出，不论是交流信号还是直流信号，输进和输出都是完全隔离的，一般，现场输进信号都是大电流、高电压或微小信号，这样电量隔离传感器就可以把现场信号与低压数据采集系统完全隔离，避免系统受到强信号的干扰，从而进步系统的可靠性。

三、 结束语

以上简单地介绍了电量隔离传感器的基本工作原理。由于电量隔离传感器产品种类较多，电量隔离传感器实现的方法较多，本文对电量隔离传感器原理作了简单介绍。仅供有关职员参考，让我们共同推动电量隔离传感器技术的发展。

1、两隔离和三隔离电量变送器

两隔离变送器是指输入信号与输出信号间的电流回路互相隔离（绝缘），输出信号与辅助电源共地；三隔离变送器是指输入信号、输出信号和辅助电源三者间的电流回路互相隔离，互不共地。

2、IJ01与IJ03产品的区别

LF-IJ01是三隔离交流电流变送器，LF-IJ03是两隔离交流电流变送器。

3、小信号变送器使用注意事项

小信号变送器通常指交流电压输入≤10V，交、直电流输入≤2A，直流电压输入≤1V的产品。安装时，应远离有强电磁干扰的场所，不能与电磁阀、断路器或继电器等共用辅助电源，信号连接线避免与它们捆绑在一起，以免影响小信号产品工作的稳定。

4、LF-P与LF-Q产品的区别

LF-P为有功功率变送器；LF-Q为无功功率变送器。

5、LF-IZ（B、M）04与LF-IZ06产品有何区别

LF-IZ（B、M）04是适用于监测30A-300A的直流电流变送器；LF-IZ06是适用监测2A-20A的直流电流变送器。

6、IZ07(27)与IZ08（28）的区别

(1)IZ07为一进一出的调理器，IZ27为一进二出的调理器；IZ08为一进一出的配电器，IZ28为一进二出的配电器

(2) 调理器和配电器的区别：

调理器主要将4-20mA直流电流信号经隔离后输出标准的其它直流信号；

配电器主要将4-20mA直流电流信号经隔离后输出标准的其它直流信号，并且能够同时向用户提供经过隔离的+24V电源。有功功率变送器原理

7、电流输出型与电压输出型变送器使用场所比较

电压输出型变送器具有结构简单、成本低等优点，但存在传输距离短、抗干扰和负载能力差等缺点，通常在电量测控系统或装置的内部使用。电流输出型变送器虽然成本较高，但具有信号传输距离长（＞100米）、抗干扰能力强、精度高等优点，通常用于测控系统之间或系统与现场之间的信号转换连接。

8、两线制交流电量变送器

两线制是指现场变送器与控制室仪表的联系仅用两根导线，这两根线既是电源线，又是信号线。两线制变送器采用电流或电压互感器把现场设备动力线的交变电量隔离后，再用V/I转换电路转换成4～20mA的、按线性比例变化的标准电流信号输出。然后通过一对双绞线送到监测系统的输入接口上。双绞线同时也将位于监测系统的24V辅助电源送到变送器中。两线制变送器的辅助电源、信号电路和负载用双绞线构成一个闭合回路，它的最大优点是抗干扰能力强、信号传输距离长、省去了昂贵的信号传输电缆。

9、IJ03与IJ03A的区别

IJ03为交流电量变送器，输出信号按线性比例反映被测电量平均值的变化。有功功率变送器原理
