硬盘电路板测试与维护技巧

硬盘电路板测试与维护技巧

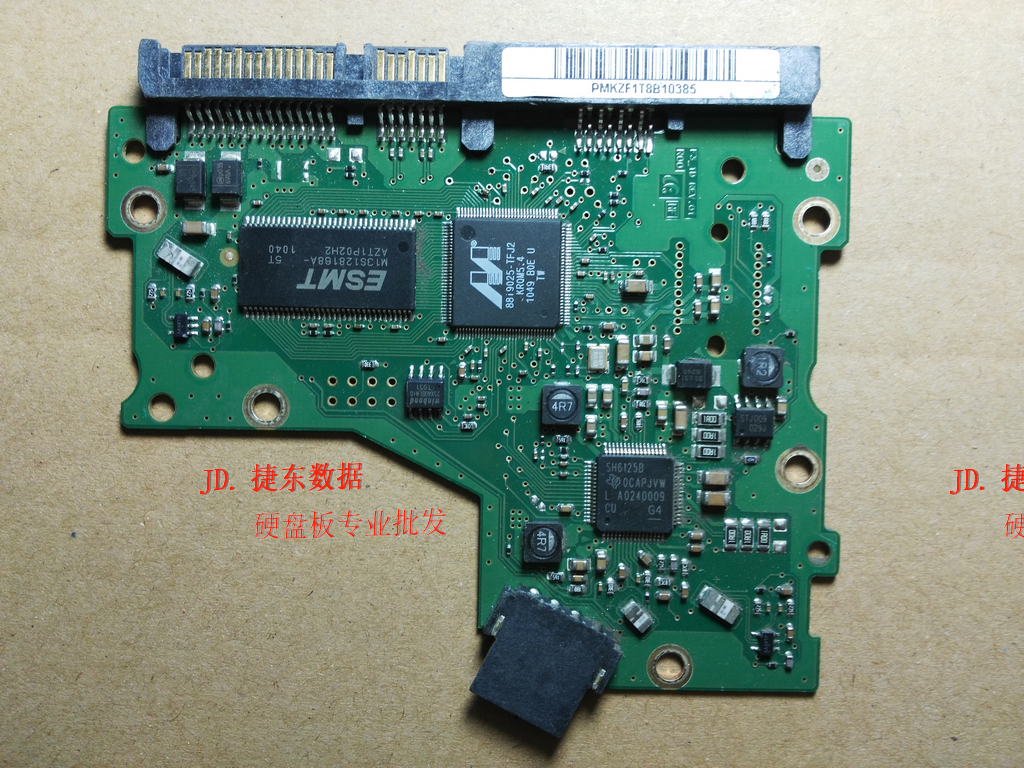

硬盘故障的分析和处理步骤下面仅简要介绍物理故障的分析和一般处理步骤: 短路，需要进一步检查.

①首先检查CMOS SETUP是否丢失了硬盘配置信息. 测量主板上的COMS RAM电路是否存在电池故障或组件（例如二极管，晶体管，电阻器，电容器等）是否损坏以及CMOS中的硬盘配置参数是否错误.

②通过加电自检，如果屏幕显示错误信息“ Hard Disk Error”，则表示硬盘确实有故障. 或硬盘未正确插入.

③关闭，取下盖子，检查+ 5V，+ 12V电源是否正常，电源箱的风扇是否旋转. 用它来判断外部电路是否断电.

④检查信号电缆，插头是否正确插入，插头是否插反或接触不良. 您可以尝试更换一些电缆插头.

⑤使用“更换方法”来确定故障组件. 找到一个好的硬盘驱动器，然后将其与硬盘驱动器进行比较，以确定主板或硬盘驱动器本身是否有问题. 在上述步骤中，用户需要仔细检查，测试，分析，找出不良组件并进行维修.

经过上述处理后，只要不破坏硬盘本体本身，就可以迅速消除通用连接器接触不良或外部电路故障的情况.

电阻测量方法

测量方法通常使用万用表的电阻曲线来测量组件或元件的内部电阻，并根据其电阻值或通断条件分析电路故障的原因. 通常，组件或零件的输入引脚和输出引脚对地面或电源具有一定的内部电阻. 当用普通的万用表测量时，在许多情况下，正向电阻小而反向电阻大. 通常，正向电阻约为数十至100欧姆，反向电阻则大于数百欧姆. 但是，正向电阻永远不会等于或接近零，反向电阻也不会是无限的，否则应怀疑引脚是短还是开路. 当确定硬盘子系统的故障在某块板或几块芯片上时，可以采用电阻法进行查找. 关闭电源，然后测量设备或电路板的通断，开路短路，电阻值等，以确定故障点. 如果测量硬盘的步进电机绕组的直流电阻为24欧姆，则标称值为正常；否则，标称值为正常. 大约10欧姆是部分短路； 0欧姆或几欧姆是短路，并且已从绕组中烧毁.

通常使用开-关方法来测量硬盘驱动器的扁平电缆信号线. 可以拔掉硬盘的电源线，以进行单次测试或测试并测量其接地电阻；如果它是无限的，那么它是开放的；如果电阻小于10欧姆，则应在本地怀疑.

电压测量方法

测量方法是使用万用表在压力条件下测量组件或组件引脚之间的接地电压，并将其与逻辑图或其他参考点的政治电压值进行比较. 如果电压值与正常参考值之间存在较大差异，则表明该零件或组件有故障；如果电压正常，则表示该零件完好无损，可以转移到其他零件或组件的测试中. 通常，硬盘电源与软盘插入电缆相同. 四根线分别为+ 12V，+ 5V，-5V和接地. 硬盘步进电机的额定电压为+ 12V. 硬盘启动时，电流很大. 当电源调节不良（电压从12V下降至10.5V）时，将导致速度不稳定或启动困难. I / O通道系统板的扩展插槽上的电源电压为+ 12V，-12V，+ 5V和-5V. 板上信号电压的高电平应大于2.5V，低电平应小于0.5V. 硬盘驱动器插头和插座根据引脚排列具有电压表，高电平在2.5-3.0V之间. 如果高电平输出小于3V，而低电平输出大于0.6V，则为故障电平. 逻辑测量值可以使用波形测试仪进行测量，也可以使用逻辑笔进行估算.

电流测量方法

如果存在部分短路，则短路元件会发热并可能导致保险丝烧断. 将万用表连接到故障电路，并检查电流是否超过正常值. 硬盘驱动器适配卡上的芯片短路将导致系统分析负载电流增加，并且驱动器电动机的短路或驱动器短路将导致主机电源故障. 硬盘电源+ 12V的工作电流应约为1.1A. 当硬盘驱动器的负载电流增加时，它将使硬盘启动和关闭. 电机短路或负载过电流可能导致保险丝烧断，或损坏电源块和开关调节器. 可以在增加的电流环路中串联一个虚拟负载进行测量. 如果电路已保险，则可以断开保险丝并串联连接仪表进行测量. 可以用万用表通过用刀或钢锯条切割铜导线来测量印刷板上某个芯片的电源线. 可以将电动机插头和电源插头连接到仪表，以测量卡口式电源线.

QT修复技巧

Fireball LM系列电路板的维护经验

LM系列火球电路板具有LM，KA和KX型号. LM芯片具有很高的热量产生，很高的工作电压和更复杂的电源. 我个人认为芯片设计是可以接受的. 尽管会燃烧，但速度不如飞利浦. 电路板设计良好，驱动器芯片损坏，其旁边的组件也将遭受损坏！ ！ ！ ！如果驱动器芯片损坏，其他组件将烧坏. 如果损坏，将要损坏的组件是: 三个22欧姆电阻器也将损坏，但电阻器损坏了，很难找到替代品，根据并联电阻法，这三个并联电阻器为6.7欧姆，可以用1 / 8W电阻代替. 线圈也很容易腐烂，很难找到替代品. 您可以在LE板上用两个电感器代替它.

向上.

1: 指示灯亮，主芯片坏了.

2: 该芯片用于磁盘驱动器，磁头控制芯片损坏或电源不足，并且变压器双三极管发生故障.

三: 旋转后指示灯熄灭，这是缓存不良.

四: 指示灯熄灭，单板电源电压为: 12V，3.3V，8V，驱动芯片是否损坏，晶体振荡器，磁头控制芯片是否短路，主芯片是否短路？坏了.

5: 指示灯点亮一次且不点亮，驱动器芯片损坏，主芯片接触不良或损坏.

六: 指示灯五次亮，高速缓存连接不良或高速缓存损坏，主芯片连接不良或损坏.

7: 一切正常，包括硬盘寻道的声音也正常，但是主板找不到磁盘，主芯片坏了. （请注意通向IDE端口的主芯片的电阻是否损坏. ）

Fireball AS电路板维修

火球磁盘中有7200 rpm和2M高速缓存两种类型: 一种是AS系列，另一种是LM，KA和KX系列. 使用的驱动器芯片全部来自ST公司. 不同型号无法更换. 后者的电路板比前者容易维修.

AS盘转速为7200 rpm时，驱动器芯片工作量大，发热大，工作电压高. AS板的电源也很复杂. 驱动器芯片引起的故障包括: 不旋转，不发光，空转和播放.

由于电路板比LCT系列更厚，更小. 因此，一般不会发生虚假焊接现象，所造成的故障有: 闪烁，寻道不完全，转向，不亮，盘片不识别，参数错误，转向后熄灯等. Fireball AS板是驱动器芯片旁边的晶体管被​​烧毁，如果被替换，它将燃烧，并且很难找到替换的晶体管.

驱动器IC型号为L6279 V2.4，这在L6279 V2.0中并不常见，但是许多维护人员从未见过L6279 V2.0. 开车

尽管芯片很小，但设计得相对稳定，并且驱动器芯片通常不会像飞利浦那样严重烧毁. 但是旁边的小组件更多

它很容易折断，其旁边的三极管的燃烧是首当其冲的. 如果损坏，则其他组件将同时被烧坏，因此，如果直接更换，将被烧坏. 断开时，将同时断开的组件为: 470电感，8V电源IC，也可以驱动，但相对较少. 轻微的倦怠可以用直拉来代替. 如果严重烧伤，请首先检查电路. 看看是否还有其他损坏的东西. 如果仍然无法正常工作，则可能是PCB板坏了.

Fireball CR / EX / EL电路板维修

Fireball CR / EX硬盘电路板使用的驱动器芯片型号为AN8427FBP和TDA5147BH，与ST / SE的AN8426FBP和TDA5247CH驱动器芯片不同，无法替换. AN8427FBP和TDA5147BH均具有耐高温和耐高压的特性. 该芯片相对稳定，在正常情况下不会轻易烧坏，但电路板的主芯片已成为最易损坏的组件. 磁盘长时间使用后温度升高，主芯片更容易发生内部短路现象，导致3.3V工作电压过大，工作电压不稳定. 在严重的情况下，磁头控制芯片和缓存会损坏，并且CR板会烧坏3.3V电源管.

CR / EX / EL电路板的工作电压为: 12V，5V，8V，3.3V. 常见的问题是:

1: 指示灯一直亮，主芯片坏了.

二: 指示灯亮一次，驱动器芯片坏了或主芯片坏了

三: 指示灯亮五次，高速缓存接触不良或损坏，主芯片接触不良或损坏

四: 指示灯亮六次，磁头控制芯片坏了或8V工作电压无电压.

5: 指示灯熄灭，工作电压异常，主芯片坏了，晶体振荡器坏了，驱动芯片坏了.

*****主芯片的脚很薄，因此焊接时需要很高的焊接技巧和耐心**

火球LCT电路板维修

Fireball LCT系列电路板使用的驱动器芯片为TDA5247 / AN8428. TDA5247芯片的高温和高压耐受性很差. 有些甚至不到半小时，而且很少耐用. 因此TDA5247芯片价格低. AN8428芯片是日本松下公司生产的芯片. 它具有耐高温性和耐高压性. 几年后不会损坏. 可以说它是高质量的LCT系列驱动芯片，但是价格很高. 但是，TDA5427芯片仍占市场的大多数. 用优质的飞利浦芯片更换火球电路板后，通常会遇到维修问题. 一般维护人员会遇到此类问题.

1: 焊接不正确，脚接触不良，需要使用烙铁进行焊接，也可以使用热风吹气. 但是最好在吹屑时加入松香或松香，以提高焊接效果.

二: “排除”被烧光. 使用万用表检查其电阻. 它被打破. 改变！

3: 芯片的引脚56和57的电路板上的触点已烧毁. 这也是常见故障，需要外部接线. 如果未连接，将产生它.

不革命的现象.

四个: 电机接口旁边的放电晶体管（仅用作二极管）已损坏，或者连接至引脚50-70的组件已掉落或损坏. 但这通常是

转移失败.

五: 主芯片的1-3或倒数1-3由驱动芯片控制旋转，接触不良.

6: 将IDE接口的引脚连接在一起，以使主芯片不会复位，尤其是1-2引脚.

七: 上盘仍然闪烁十次，通常是因为没有8V电压或磁头控制芯片损坏或没有电压输入

第八次: 上部磁盘仍然闪烁五次，并且高速缓存和主芯片接触不良或损坏.

九: 以上都不行. 您只能怀疑主芯片有问题. 进行更改，但是您需要非常高的焊接技术.

*****我更换了主芯片和磁头放大芯片，但是它仍然不起作用，并且灯仍然不亮. 如果电压正常，则取决于晶体振荡器

两端的电压消失了. 晶体振荡器也是容易折断的组件之一. 如果仍然失败，则可能是PCB板已损坏. *****

火球LD电路板维修

火球LD磁盘的转速为5400 rpm. 由于板上没有高速缓存芯片，因此只有主芯片，磁头控制芯片和驱动器芯片. 同时PCB

该板相对较大和较小，并且不容易接触不良，因此维护难度相对较小. 驱动器芯片还使用松下的AN8411芯片. 尽管芯片很小，但它具有良好的高温和高压耐受性，并且总体上来说还不错. 工作电压为: 8V，3.3V，2.5V.

故障现象包括:

1: 指示灯亮，主芯片坏了

二: 指示灯略亮，2.5V电压异常或主芯片坏了，驱动芯片坏了

三: 指示灯亮五次，没有缓存，只有主芯片坏了

四: 指示灯十次亮，磁头控制芯片坏了，8V工作电压没有，主芯片坏了

五: 指示灯熄灭，工作电压异常，主芯片坏了，驱动芯片坏了

火球其他电路板维修

Fireball的其他系列电路板包括CX，LE，VQ. CX类似于LCT，LE类似于LD，VQ类似于AS. 这些类型的板的故障与上述火球电路板的故障相同，但是这些类型的板的损坏不是那么严重. 通常，更换损坏的芯片就足够了. 尤其是LE，它们大多数都好，而磁盘坏了. 但是，由于磁盘的类型不同，电路板的设计与其他电路板仍然有些不同. 还有一些特殊故障，它们也是常见故障. 现在，我将逐一介绍它们.

1: LE板: 故障是磁盘驱动器，主要是由于磁头控制芯片故障引起，而驱动器故障很少见.

二: VQ板​​: 故障是搜索不完全，停在一点，通常是主芯片坏了.

3: LE，VQ板: 故障是指示灯闪烁五次，一般是高速缓存不良.

四: CX板: 大多数不良驱动器芯片和在其旁边的放电晶体管，以及在其旁边的“排除”

火球电路板维修补充

Fireball硬盘驱动器在二手市场上占有很大份额，尤其是Fireball LCT系列的薄，大和长PCB. 容易引起芯片接触不良，并且驱动芯片容易断裂. 因此，维护量也很大. 尽管组件很少，但故障很多. 以上仅是火球电路板各系列常见故障的描述. 实际上，实际维护中存在一些特殊故障，需要较长的时间进行维修. 现在，我将在实际维护过程中介绍我的特殊故障判断和故障排除方法.
