在安装监视程序之前，您应该考虑如何联网？

在了解交换机网络之前，让我们从监视的安装开始.

监视安装和联网模式

所需设备:

网络摄像机，硬盘录像机NVR（或普通PC加客户端，适合普通用户在家中台式计算机进行少量安装），开关（需要根据摄像机数量和比特率进行调整） ，可以使用供应商的建议）硬盘，显示器，网络电缆，电源护套线，电源适配器（或12V DC开关电源），摄像机支架，网络电缆水晶头等.

安装原理:

当前端摄像机在带电源的情况下正常运行时，捕获的视频信号将通过网络电缆和用于预览和存储的开关在后台传输到硬盘录像机. 对于监视系统点的不同特定连接方法，存在差异. 具体的连接图可以在下面的第三步中看到.

安装步骤:

第一步是熟悉监控包中的产品，确定的安装位置和监控区域，并通过支架将固定在建筑物或立杆上.

第二步是确定后台设备（硬盘录像机和监视器）的位置. 安装硬盘并放置硬盘录像机，并准备背景设备的电源插座.

第三步，在完成前端和后端之后，需要进行布线（如果在早期阶段制定了计划或计划，则此步骤实际上是优先事项，尤其是在准备装饰的环境中，管道需要嵌入），路线分为两部分:

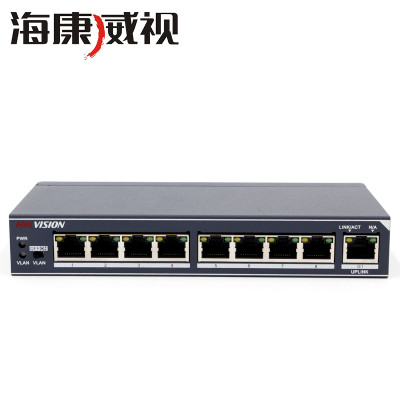

首先，确认交换机的位置，通过网络电缆将每台摄像机连接到交换机，然后将网络硬盘录像机（NVR）连接到交换机，并遵循接线方便，美观，美观的原则. 安全接线. 并在每根网络电缆的两端制作水晶头；

其次，摄像机电源线已布线. 每个摄像机都需要一个12V / 1A或2A电源适配器. 根据施工环境或成本要求，可以用开关电源代替（建议12V / 10A开关电源不应超过10个摄像机，依此类推），需要额外的电源插头. 此外，根据监视系统的点数，使用的连接方法也不同.

结构1，1-8个小项目

对于具有1-8点的小型项目，可以直接使用普通的100M交换机来构建网络环境. 如果使用200万像素的IPC，码流以4Mbps计算，则8个摄像机占用的带宽为8 * 4 = 32M，100M交换机的实际使用率为50％-70％，即50 -70M，可以完全满足8种IPC传输要求.

我们可以看到小型网络的网络拓扑图没有使用核心交换机.

结构II，9-50分的中小型项目

对于9-50点的中小型项目，仅使用100M交换机是远远不够的. 需要更高性能的第2层全千兆交换机作为聚合，以确保视频信息的平稳传输.

如果使用200万像素IPC，则码流以4Mbps计算，并且20个摄像机占用的带宽为4M * 20 = 80M. 如果将10个连接到一个100M交换机，则我们需要2个访问层交换机，然后聚合层交换机需要一个2层千兆交换机.

结构1，得分超过50的大中型项目

对于具有50个以上点的中型和大型项目，需要三层网络体系结构: 访问层，会聚层和核心层. 同时，由于点数多，核心层交换机的性能要求较高. 通常，在这种情况下，需要使用华为或H3C等知名制造商的三层全千兆核心交换机.

第四步是调试摄像机. 安装完成并连接所有线路后，打开相机电源. 您需要在网络硬盘录像机（NVR）上配置网络设置，并添加和分发网络摄像机（不同制造商的配置）（方法不同），以便在添加所有摄像机之后，您将看到图像，您可以将相机，可调焦镜头等的角度调整到适当的效果.
