Western Digital WD驱动器的分类Western Digital是最早的硬盘驱动器和驱动器组件制造商. 因此，WD在硬盘驱动器系统控制器的设计和生产中处于领先地位. 通常根据系统控制器的应用电路架构分配WD硬盘. 1.产品名称可以通过名称识别驱动器的系列和容量. WD的第一代IDE驱动器称为Centaur，共有四个系列. 这四个系列的型号如下表所示: 型号: WD Western Digital 9尺寸: 3.5“ 5 3-Type 1 5-Type 2 04 4寻道时间: 容量，x10，Mb 8-70 ms 4-28 ms接口类型: A-AT X-XT含义: 例如: WD93048A，WD95044A第二代WD硬盘具有50系列: 型号: WD A接口类型: 含义Western Digital A-ATA C-PCMCI Ph- Portable IDE Her- SCSI CB: Tadbit2.5“ C: 鱼子酱D: 产品组合3.0” E: 企业3.5“ L: Lite 2.5” U: Ultra Lite 1.8“光盘容量，Mb 3 3100例如: WDAC2120，WDAC35100A，WDE4360，PhD2100，WDCU140 WD205AA系列20.5 GB驱动器以今天的数字开头: 1.WD Western Digital 2.容量200,0GB（最大999,9GB）3.速度字母AE分配给EIDE: A-5400 rpm（WD Caviar 5400）B -7200 rpm（WD Caviar 7200）C-10'000 rmp D-4500 rpm（WD Spartan）E-5400 rpm（WD Protege）字母FZ分配给SCSI和特殊硬盘驱动器: F-10'000 rmp，2Mb高速缓存G-10'000 rpm，8Mb高速缓存H-10'000 rpm，4Mb高速缓存J-7200 rpm，8Mb s低英寸K-7200 rpm（性能）L-7200 rpm（液体轴承）M-5400 rpm（液体轴承）N-5400 rpm（WD-Protege-液体轴承）P-7200 rpm，8Mb缓冲液（液体轴承）QZ-保留4.分配给EIDE的接口字母AE: A-ATA66 B- ATA100 C-FireWire D-串行ATA E-ATA133字母FV分配给SCSI和特殊硬盘F-光纤通道G-Ul tra2（68针）H- Ultra2（80针）J-Ultra160（68针）K-Ultra160（80针）L-Ultra3（68针）M-Ultra3（80针）N-UltraSE（50针）PV保留A / V家用，使用字母WZ WA / V家用XZ保留5. 客户徽标00-通用（通用公司）10-DEC（DEC公司）11-WD Protege OEM 12-英特尔（内部公司）18-戴尔（戴尔） ）23-IBM（IBM）25-东芝（Toshiba）28-Microsoft（Microsoft）32-转售商35-WD Spartan40-Apple（Apple）44-WD protege其他60-Compac（Compaq））80-Motorola（Motorola）90 -Retail 95-Tektronix 99-Boeing（Boeing）6.用于标识硬盘项目的通用名称.

反映相似设备的不同配置，属于同一系列的硬盘驱动器的零件是兼容的，因此可以相互替换. 7.用户定义代码-CCC（客户配置代码）X0，X1，X2 ...-测试版本A0-为特定供应商生产的第一批合格产品B0，B1，C0，C1-Ax，Bx，Cx模型，Ex-WD鱼子酱Fx，Gx，Hx，Jx-WD Protege Kx，Lx，Mx，Nx-WD表演者备注: X0-在生产A0之前-正式生产阶段，版本号相应增加: 从0到9，然后是字母（I，O和Q除外）2.标识符2.1. WD Arch-0至Arch-IV系列标识符WD 205AA系列20.5GB硬盘之前，每个型号在设计阶段都有一个单独的编号制作徽标. 根据该数字标识，可以判断驱动器电路板的兼容性，从而可以在PC-3000中选择相应的测试程序. 此数字标识印在微处理器的外部包装上或固定在ROM芯片上（如果使用扩展的ROM），包括三个部分: 62-xxxxxx-yyy，其中: 62-表示磁性介质硬盘，xxxxxx-六个-位数表示系列，yyy-三位数表示固件版本. 例如: 数字62-602208-064对应于WDAC 33100系列驱动器，有关详细信息，请参见下表: 表2.1从Arch-V架构开始，WD不再在ROM芯片上标记标识代码（尽管仍有保留一些系列，有关详细信息，请参见表2.1.

这使得难以确定驱动器的系列，并且也难以确定固件版本，这使得难以区分不同电路板和磁头盘的兼容性和互换性. 原因可能是WD使用FLASH ROM而不是只能编程一次的27Cxxxx芯片. 将电路板组装到驱动器后，会将固件写入ROM. 2.2. WD Arch-v（WDxxxAA）系列硬盘驱动器的识别WD Arch-v（WDxxxAA）系列硬盘在某种意义上显示了从旧的识别方法到新的识别方法的过程. WD205AA和WD450AA系列驱动器（请参阅表2.1）使用旧标识符. 某些WD272AA和WD307AA系列驱动器仍然在ROM芯片上保留标签，但大多数没有标签. 表2.2属容量后缀的注释WD 450AA WD 307AA WD 272AA WD 205AA其中: xx-客户ID BA，AN，AF，AA-设备编号45.0GB 30.7GB 27.2GB 20.5GB-xxBAyy -xxANyy -xxAFyy -xxAAyy62 -001003 -xxx空62-602234-xxxyy-客户配置代码CCC（客户配置代码）zzz-固件版本因此，Arch-V驱动器有几种不同的识别方法: 根据ROM上的标签（如果有，最准确的方法），或根据型号后缀（板标签上的MDL线）.

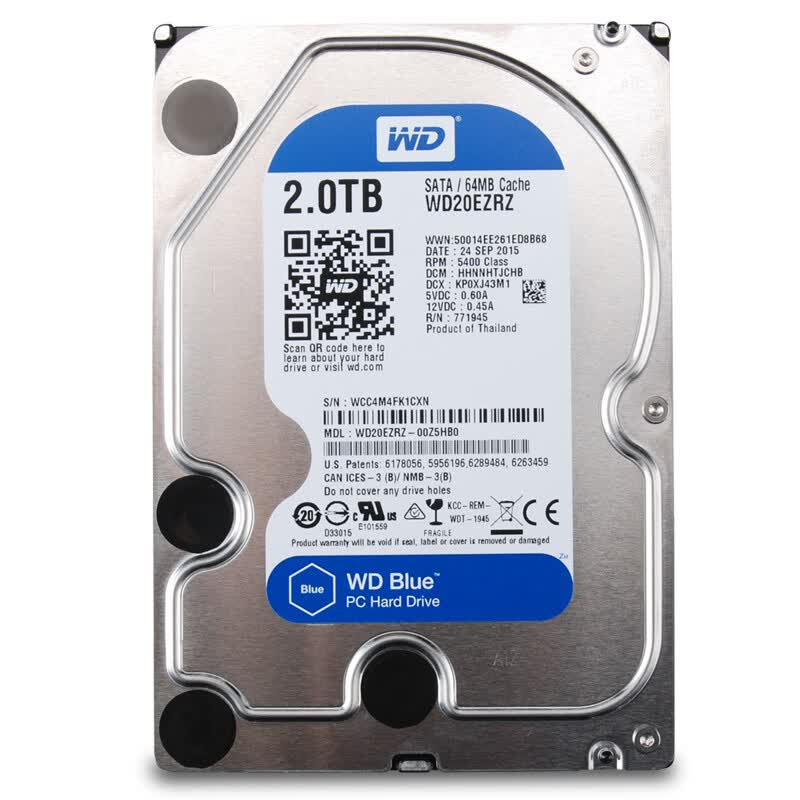

我们可以根据姓氏和配置代码来确定电路板的兼容性，而与客户ID无关. 2.3. 标识WD Arch-V，VI和较新系列的硬盘. 这些驱动器系列包括: WD-Protege和WD-Caviar，它们使用新的磁盘主体包装结构（HDA，磁头和磁盘组件）. 像早期的Arch-V系列（表2.2）一样，可以通过贴在HDA上的标签的MDL线来识别它. 但是与Arch-V系列的不同之处在于，同一系列驱动器的电路板是兼容的（存储在ROM中的固件也兼容）. 但是，由于这些驱动器的ROM还包含一个可用磁头表，因此在类似系列中具有不同磁头数量的驱动器的电路板和固件不兼容. 如果要更换电路板，则必须重新编程ROM. 在Arch-V，VI和更高版本的驱动器中，HDA的标签上印有一个新名称DCM. DCM有9个字符，表示使用的零件和供应商. 其中一些不可互换（例如，前置放大器/适配器，盘片，磁头等）. 仅当右边的三个字符匹配时，HDA和其他组件才兼容. 由于准确识别驱动系统的复杂性，因此在设计WD Arch-V，VI系列驱动检测程序时，我们使用了与传统方法不同的方法.

测试程序是根据驱动器体系结构和HDD内部表的兼容性而设计的. 有关详细信息，请参见表2.3. 表2.3 WD HDD型号MDL名称WDxxxAB，WD鱼子酱WDxxxAB WDxxxBB，WDxxxJB WDxxxEB WDxxxDA pcwd_abj.exe或pcwd_cb2.exe pcwd_eb.exe pcwd_da.exe检测程序检测程序容量120GB，L对应48位WD Spartan3. 结论: 注: 测试硬盘时必须正确选择程序，否则会造成无法弥补的损失. 如果对于某个型号没有单独的检测程序，则可以使用常规程序: 使用ac_ident.exe识别驱动器（在Arch-V以下），并且可以显示硬盘驱动器的类型，物理柱面数和头.
