通过修这台电磁炉，学到了不少知识，另有3点体会：

1 贴片元件易损，应作为一个检查重点。

2 对电压的瞬间变化，指针万用表比数字万用表要灵敏一些。

3 实在不行，要扩大查找范围，包括自己认为没问题的部位。

23、美的c21-st2107电磁炉不通电

美的c21-st2107电磁炉

故障：不通电，拆盖检查发现保险丝烧坏，5UF电容炸裂，功率管烧坏。查功率驱动电路未见有损坏的原件，将损坏的元件换新开机能加热，加热到两分钟后显示故障代码E1，查美的电磁炉代码表显示E1是温度传感器开路，查板上温度控制电路未发现元件损坏，测面板上温度电阻阻值不管加温还是在常温状态下阻值是无穷大(温度传感器电阻引脚及外观未见损坏），换新的热敏电阻，加热一切正常。

24、美的EP--201B电磁炉多次发生在炉面移走锅时1GBT管损坏

美的EP--201B电磁炉多次发生在炉面移走锅时1GBT管损坏维修一例。据用户反央在待机状态下从炉面移走锅时损电坏的，根据经验分析故障可能发生在谐振电路或待机控制电路，先查谐振电容良好，又查待机控制电路也就是1GBT管使能电路，发现1GBT管使能电路的Q6三极管的一引脚脱焊，补焊并更换损坏故障元件后，试机故障排除。分析：原因是由于Q6引脚脱焊不能在待机时对1GBT管进行保护控制，导致1GBT管不能可靠截止，在炉面移走锅时高压谐振回路的谐振频率发生变化，导致1GBT管过压击穿损坏。

25、 苏泊尔C21S27-B电磁炉显示E0维修

接修一台苏泊尔C21S27-B电磁炉开机显示E0，查故障代码为内部线路故障。检测300V,18V.5V供电正常，查同步电压339的8脚4.1V;9脚4.35V也正常，测到第10脚电压为4.5V异常，正常电压应为5.45v。查周边元件为二极管D11(4148)击穿短路。换新电压恢复正常，故障排除。提供339的静态正常电压供大家维修时参考：1（4.9）；2（1.47）；3（17.54）；4（1.03）；5（3.48）；6（1.63）；7（4.86）；8（3.97）；9（4.13）；10（5.45）；11（1.47）；12（G); 13 (0); 14 (4.9)

电梯直达

楼主

发表于 2012-12-21 17:35 |只看该作者 |倒序浏览

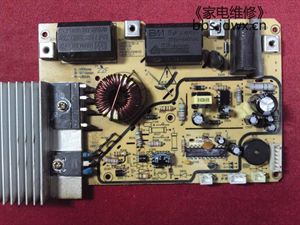

九阳触摸式电磁炉不工作维修一例

开机检测保险管熔断发黑，全桥和IGBT管已经损坏，驱动电路贴片三极管损坏，更换以上元件，通电试机本机工作正常。


2012-12-21 17:31 上传

点击文件名下载附件

电梯直达

楼主

发表于 2012-12-21 17:35 |只看该作者 |倒序浏览

九阳触摸式电磁炉不工作维修一例

开机检测保险管熔断发黑，全桥和IGBT管已经损坏，驱动电路贴片三极管损坏，更换以上元件，通电试机本机工作正常。


2012-12-21 17:31 上传

点击文件名下载附件

九阳触摸式电磁炉不工作维修一例

开机检测保险管熔断发黑，全桥和IGBT管已经损坏，驱动电路贴片三极管损坏，更换以上元件，通电试机本机工作正常。

一台电磁炉加热慢，测电流最大4A，最小2.5A，拆下5UF和0.3UF电容用220V交流电火花法检测正常，在路测功率可调电阻为1K，拆下测已开路，用两只1K电阻并联代替可调电阻，试机正常，电流升至7A。
