网络监控硬盘录像机NVR接口的详细介绍

首先让我们看一下这样的监视网络硬盘录像机.

网络硬盘录像机也称为NVR. 无论什么品牌，形状或材料，界面都是相似的.

让我们来看看最常用的NVR. 让我们看一下外观. 除了正面的品牌LOGO，还有三个指示灯，分别是电源指示灯，硬盘驱动器指示灯和网络指示灯. 如下图所示:

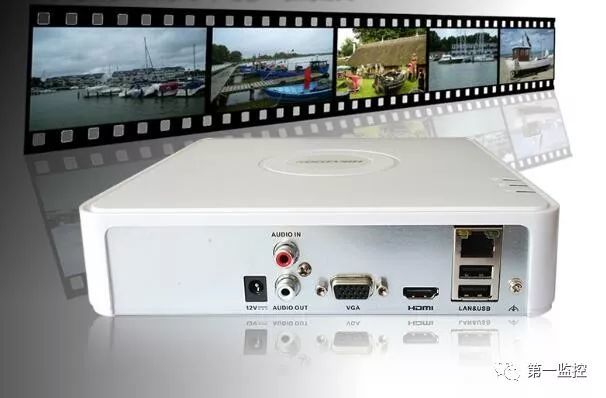

查看录像机背面的界面面板，并向所有人介绍每个界面的具体功能.

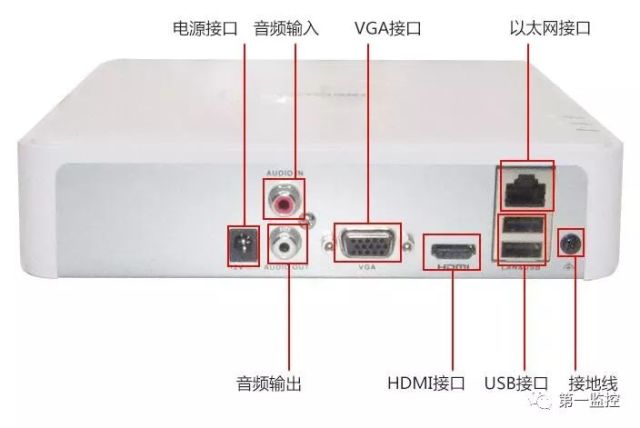

让我们按从右到左的顺序看照片吧〜

接地线端: 监控录像机的接地点，再说几句话. 如果是室内，则无需接地. 如果室有保护，则无需接地. 其他情况下需要接地. 我们通常会进行监视项目. 他们都接地了吗？

以太网接口: RJ45水晶头接口，连接到交换机或路由器. 监视摄像机连接到路由器或交换机，然后通过网络电缆水晶头连接到录像机.

USB接口: 通常，有两个USB接口，可以方便地连接到鼠标和键盘. 您还可以连接到USB闪存驱动器以备份或复制监视视频.

HDMI接口: 这是高清数字接口，用于连接监视器或电视以及其他显示设备.

VGA接口: 它是用于输出模拟信号以及连接监视器显示设备的接口. 显示效果不如HDMI. 仅当老式显示器或电视没有HDMI接口时，才使用此接口.

此外，HDMI接口和VGA接口均为公头和母头，录像机上的所有接口均为母头（已插入），电缆为公头（未插入）. 一旦解释了这种关系，就应该记住它. 毕竟，活着的人很有才华〜

音频输入: 如果监视系统中有拾音功能，请将其连接到音频输入插孔.

音频输出: 连接扬声器设备，如果视频具有拾音功能，则可以在录制时听到声音.

电源接口: 硬盘录像机连接到直流（DC）12V电源.

有关更多原始安全知识，请注意: 首次监视
