 1.亮度调节电路和对比度调节电路 如图2-8所示，全电视信号通过隔直电容C3接到显像管阴极，栅极接地固定为零电位，则阴极对栅极的正电位是从直流100V经R4、RW2、R5分压取得的。调节电位器RW2，可使阴极电压发生变化，相应地，电子束电流也发生变化，就能控制显像管的亮度。 在黑白电视机中，一般是通过调整视放管对视频信号电压的交流负反馈量，以改变视放管增益来实现对比度调节的。在电路中，C2容值较大，对交流信号可视为短路，R3是视放管V的集电极负载电阻，其视放电路的电压增益Au≈R3/Re，而Re R1∥XC1+R2∥RW1。所以调节RW1大小，可改变Re大小，从而改变Au大小，达到对比度调节的目的。其中C2起到隔直作用，以保证在调整对比度时不改变视放管的直流工作点。 2.关机亮点消除电路 1）电子束流截止型关机亮点消除电路 其电路如图2-9所示，R1、RW、R2和R3组成亮度控制电路。  开机后，显像管附属电路正常工作，+100V电压经R4使VD正偏导通，栅极近似为地电位。 同时， +100V电压通过VD使电容C1充电到接近+100V，给亮度调节电路提供正电压。电视机关机后，+100V电压立即消失，二极管VD截止，但C1两端电压不能突变，则C1通过放电回路放电，即C1 →R1→RW→R3→阴极→栅极→ C1负极。

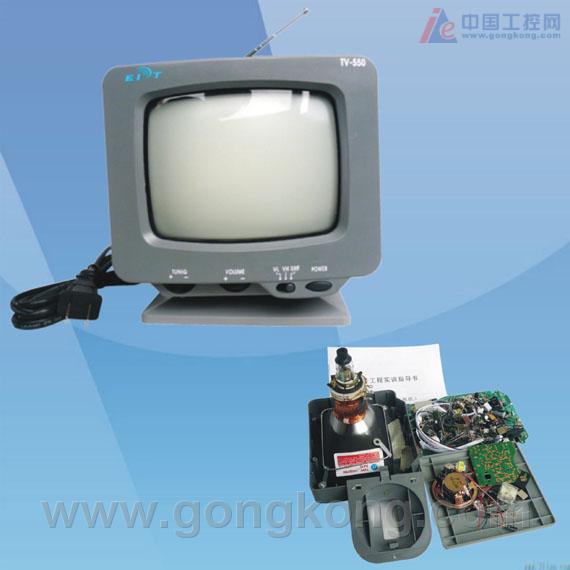

C1对阴、栅极放电，而使阴栅之间保持较高的栅阴电压|Ugk|，约1分钟后才消失，从而消除了关机亮点。 2）高压泄放型关机亮点消除电路 图2-10所示的是典型的高压泄放型电路图。其中，C3为消亮点电容，与R3并联， R3是亮度调节电路的分压电阻，阻值越大，两端的压降也越大。  2.3 黑白电视机原理框图 我们用如图2-11所示的直观框图，简洁地讨论电视机的基本工作原理。具体地说，该方框图是超外差内载波式黑白电视机的原理框图。 2.3.1 黑白电视机的组成及其各部分的作用 1. 高频调谐器（高频头） 由天线收到的高频图像信号与高频伴音信号经馈线进入高频头。高频头由输入电路、高频放大器、本振 本机振荡器 和混频级组成。其主要作用是：选择并放大所接收频道的微弱电信号；抑制干扰信号；与天线实现阻抗匹配，保证信号能最有效传输；进行电视信号频率变换，完成超外差作用。  2. 中频放大器 3. 视频检波器 视频检波器有两个作用:一是从图像中频信号中检出视频信号，即通过它把高频图像信号还原为视频图像信号，然后送至视放级；二是利用检波二极管的非线性作用，将图像中频（38MHz）和伴音中频（31.5MHz）信号混频，得到6.5MHz差额，即产生6.5MHz第二伴音中频信号（调频信号）。

4. 视频放大器 视频放大器一般由预视放和视放输出级两级组成。 ANC电路又称抗干扰电路，主要用来消除混入电视信号中的大幅度窄脉冲的干扰。 AGC电路又称自动增益控制电路，把ANC电路送来的强弱不同的视频信号，变成强弱不同的脉动直流电压，去控制电视机高放及中放的增益，使检波输出信号保持一定电平，以保证图像清晰、稳定。一般高放AGC比中放AGC控制有一定的电平延迟，以尽可能地保持电视机的高灵敏度和弱信号节目时的信噪比。 5. 同步分离和扫描电路 同步分离电路由同步分离和同步放大两部分组成。 扫描电路分为场扫描与行扫描两部分。 当复合同步信号送至场扫描电路时，经积分电路（宽度分离）分离出场同步信号，去控制场振荡器。 场振荡器产生一个相当于场频的锯齿形电压，其频率和相位受场同步信号控制，送给场激励级。场激励级将场振荡器产生的锯齿形电压进行放大和整形，送给场输出级。场输出级将锯齿形电压进行功率放大，在场偏转线圈中产生锯齿形电流，使电子束作垂直方向运动。 当复合同步信号送至行扫描电路时，开始送往行自动频率控制电路（AFC），由行输出变压器取得的一个反馈行逆程脉冲电压也送到AFC。 行激励器将行振荡器产生的脉冲电压进行功率放大并整形，用以控制行输出级，使行输出管按开关方式工作。
