风机盘管工作原理图

风机盘管系统的工作原理风机盘管系统的工作原理室内风机盘管在工作时会吸取经过气柜处理的新鲜空气的一部分，然后再吸取未经处理的室内空气的一部分经过处理后，出风口将其散发出来吸收房间. 空气中的残留热量和湿度使室内温度和湿度达到要求的标准，并以此方式工作. （如图所示）风机盘管空调系统是由风扇和直接安装在空调室中的盘管（小型表面热交换器）组成的单元. 风扇使室内空气的一部分循环（通过空气过滤器过滤，然后冷却或加热管道），然后直接送入室内，以达到调节室内空气温度和湿度的目的. 房间中需要的新鲜空气可以通过门窗的渗透或直接通过房间中的新鲜空气出口进入房间，或者室外空气可以由新鲜空气处理单元进行处理并直接发送到房间中进行处理. 通过管道或风扇盘管的进气口进行调节. 它与室内空气混合，然后在通过风扇盘管进行加湿和加湿后送入室内. 线圈处理空气的制冷剂和热介质由集中的冷源和热源提供. 因此，风机盘管空调系统是半集中式空调系统. 同时，由于该空气调节系统的冷或热分别通过空气和水被带入空气调节室，因此该空气调节系统也称为空气-水空气调节系统. （资料来源: 德国冷空调网风机盘管是中央空调的理想最终产品，风机盘管广泛用于酒店，写字楼，医院，商业和住宅，科研机构. 为了满足设计和选型不同场合的风机盘管类型有: 水平暗装（带回风箱）风机盘管，水平暗装风机盘管，垂直暗装风机盘管，垂直暗装风机盘管，暗盒二出风口风机盘管单元，盒式四出口风扇线圈和壁挂式风扇线圈等.

风机盘管单元主要由低噪声电机和线圈组成. Ŀ¼??? 1主要特征2工作原理3标准？ [1] 4中国风机盘管的历史，现状和发展5参考资料风机盘管是中央空调的理想最终产品. 风机盘管装置广泛用于酒店，办公楼，医院，商业和住宅，科研机构. 为了满足不同的场合: 风机盘管的设计和选择，风机盘管的类型为: 卧式暗装（带回风箱）风机盘管，卧式暗装风机盘管，立式暗装风机盘管，立式明亮风机盘管，盒式二出风口风机盘管，盒式四出风口风机盘管和壁挂式风机盘管. 风机盘管单元主要由低噪声电动机和线圈组成. 风扇通过表面冷却器冷却或加热室内空气或室外混合空气，然后将其送入室内以降低或提高室内温度，以满足人们的舒适度要求. 机房主要特征是将盘管中的冷（热）水集中供给风机盘管. 风机盘管的结构精致，紧凑，耐用，外形美观，高贵典雅. 风机盘管采用优质镀锌板外壳，冷凝水盘通过成型工艺一体成型，与水盘一体连接，无焊接，焊点，隔热等符合消防规范的材料. 风机盘管单元尺寸小: 机身设计轻巧方便. 排水管和管线易于安装，可以根据现场情况随时更改左右连接方式和回风方式. 该装置可以安装在任何空间. 风机盘管效率高: 先进的扩管技术，确保换热器铜管与铝箔紧密接触，传热性能好；风机盘管低噪音: 合理的风机和气流结构设计，优质的吸音隔热材料，使机组的噪音低于国家标准的1-3dB（A）；风机盘管能耗低: 风机与热交换器合理匹配，风量可分为三个等级调节，使风机耗电量最大.

风机盘管的工作原理风机盘管主要依靠风机的强制作用来加热通过加热器表面的空气，从而加强散热器和空气之间的对流热交换器，并可以快速加热空气. 房间里有空气. 风机盘管是空调系统的终端设备. 它的工作原理是使空气在本机所在的房间中连续再循环，以便在通过冷水（热水）盘管后将空气冷却（加热），以保持室温恒定. 通常，它由新鲜空气单元处理并发送到房间，以满足空调房间中对新鲜空气的需求. 但是，由于这种加热方法仅基于对流换热，这会使室内不那么舒适，因此仅适用于短时间居住的地方，例如办公室和旅馆，而不适合普通住宅. 由于增加了风扇，增加了建造和运行成本，并且设备的维护和管理也更加复杂. 风机盘管控制大多采用局部控制方案，分为简单控制和温度控制. 控制简单: 使用三速开关直接手动控制风扇的三速转换和启停. 温度控制: STC系列温控器根据设定温度与实际检测温度的比较计算，自动控制STV系列电动二通/三通阀的开闭；风扇的三速转换. 或者直接控制风扇的三速转换和启停，以通过控制系统的水流量或风量来达到恒温的目的. 作为中央空调的终端设备，风机盘管的质量决定了室内空调的效果. 性能主要是保证冷却（热）供应，保证空气供应热水机组+水管+风机盘管系统，噪声的数值比，冷凝水不渗漏以及电器和钣金零件设计的合理性.

风机盘管-标准风机盘管单元具有恒定的风量，恒定的供水温度，并且当供水量变化时，冷却能力会随着供水量而变化. 根据一些风机盘管产品的性能统计，当供水温度为7℃时，当制冷量降至80％时，供水量约为原制冷量的92％，说明对制冷的影响供水变化时，容量会变慢. 风机盘管的供水和回水之间的温差是恒定的. 当供水温度升高时，冷却能力降低. 据统计，当供水温度升高1℃时，制冷量下降约10％. 供水温度越高，下降幅度越大. 除湿能力降低. 当供水条件恒定并且风扇盘管的风量改变时，冷却能力和空气处理焓差也会相应地改变. 通常，冷却能力降低并且焓差增加，并且每单位冷却能力的风扇的功耗变化很小. 当风扇盘管的入口和出口之间的温度差增大时，水量减小，并且热交换盘管的传热系数减小. 另外，传热温度差也改变了. 因此，随着进水和回水之间的温差增加，风扇盘管的冷却能力降低. 根据统计，当供水温度为7°C时，供水和回水之间的温差将从5°C增大到7°C. 此时，冷却能力可降低约17％. 热环境条件是指物理参数对人体热舒适度的综合影响. 这些物理参数主要包括六个项目: 空气的干球温度，空气的相对湿度，空气流速，平均辐射温度，人体和衣服的新陈代谢. 其中，空气的温度和流速是评估风机盘管单元提供的热环境舒适条件的重要参数.

中国风机盘管的历史，风机盘管的历史，现状以及中国风机盘管的发展我国的风机盘管已经经历了几个不同的过程. 在最初阶段，对风机盘管单元的理解主要基于满足风量要求. 据信，只要风量大，就可以满足要求，并且它是良好的风力涡轮机盘管. 在这一理念的指导下，当时生产的风机盘管装置的主要特点是风量普遍超过了标准，随之而来的是大噪音和高能耗. 测试了当时生产的风扇线圈单元的单元电源冷却能力. 仅约40W. 由于嘈杂的声音，当时的情况是人们不得不忍受恼人的噪音，同时还要享受空调带来的习惯性冷风. 为了解决上述问题，国家开始修订风机盘管产品标准. 近年来，我国的风机盘管制造业发展迅速. 年产量已从1980年代初的几千辆猛增到目前的数十万辆，但是产品性能在1970年代一直徘徊在国外水平. 在如此低的水平上快速增长的前景并不乐观. 在1980年代中期，以特灵（Trane），约克（York），开利（Carrier）等美国公司为代表的国外风机盘管制造业已经相继完成了产品升级，并推出了新一代的新产品. 当时，中国的空调行业着迷的事实是，在冷却能力和噪音等隔离参数方面，国产风机盘管机组接近国外产品，却忽略了整体性能和使用效果方面的真正差距. 结果，此产品更新未能对中国的空调行业造成任何问题. 后果.

事实上，最新一代的国外风机盘管在性能，品种和空调方面都领先于我国的产品. 风机盘管装置的应用现状: 风机盘管系统具有易于控制，易于安装，成本低的优点，因此其应用领域在不断扩大，产品种类也在不断增加. 当传统的大型集中式空调和分体式家用空调不能满足现代文明对人类住区和住宅管理质量的要求时，家用中央空调的概念应运而生，风机盘管必不可少. 性格. 例如: 风冷式冷热水机组与风机盘管（如特灵）相结合，风冷式冷热水机组与风机盘管和地暖相结合（如清华索兰），水（地）源热泵家用中央空调结合了风机盘管，风冷式冷水机组，家用锅炉和风机盘管（例如York）等，是近年来才在中国出现的一个新概念. 在美国有将近一半. 数百年的应用经验. 目前，住宅中央空调已成为中国房地产开发商提高物业质量以及业主改善生活质量的条件. 风机盘管参考资料1.风机盘管系统的工作原理: 风机盘管系统的工作原理: 风机盘管主要由风机热水机组+水管+风机盘管系统，换热盘管和机壳组成，按用途可分为标准对于风机盘管的外部静压型和高静压型，根据换热盘管的数量可分为两排和三排. 换热盘管通常由铜管和铝翅片制成. 铜管外径为10-16mm，散热片厚度约为0.15〜0.2mm，间距为2.0〜3.0mm，风机一般采用双进风前弯叶片式离心风机，电动机采用电容四极单相电机，三速转速，机壳和冷凝水盘隔热.

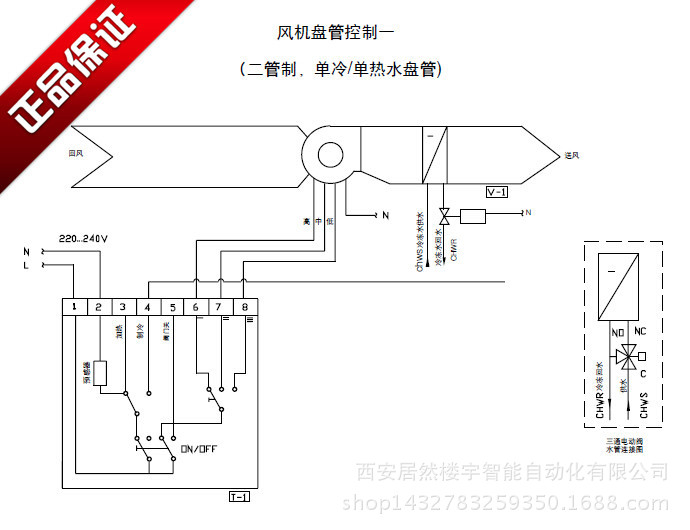

风机盘管空调系统的工作原理是借助风机盘管单元使室内空气连续循环，以便可以通过盘管进行冷却或加热，以保持所需的温度和相对温度. 房间的湿度. 盘管使用的冷水或热水由集中的冷热源提供. 同时，由新风空调机房集中处理的新风通过专用的新风管道送至各空调房，以满足空调房的卫生要求. 与集中式系统相比，风机盘管空调系统没有大型风道，只有水管和较小的新鲜风道. 具有布局安装方便，建筑空间占用小，个体调整好的优点. 广泛用于温度和湿度精度. 舒适的空调要求不高，房间很多，体积小且需要单独控制. 2.风机盘管控制的工作原理. 风机盘管控制大多采用局部控制方案，分为简单控制和温度控制. 风机盘管的简单控制: 使用三速开关直接手动控制风机的三速转换和启停. 风机盘管温度控制: 利用温控器根据设定温度与实际检测温度的比较计算自动控制电动二通/三通阀的开闭；风扇的三速转换. 或者直接控制风扇的三速转换和启停，通过控制系统的水流量或风量来达到恒温的目的.
