DS-OF100手持式综合维护终端PDA

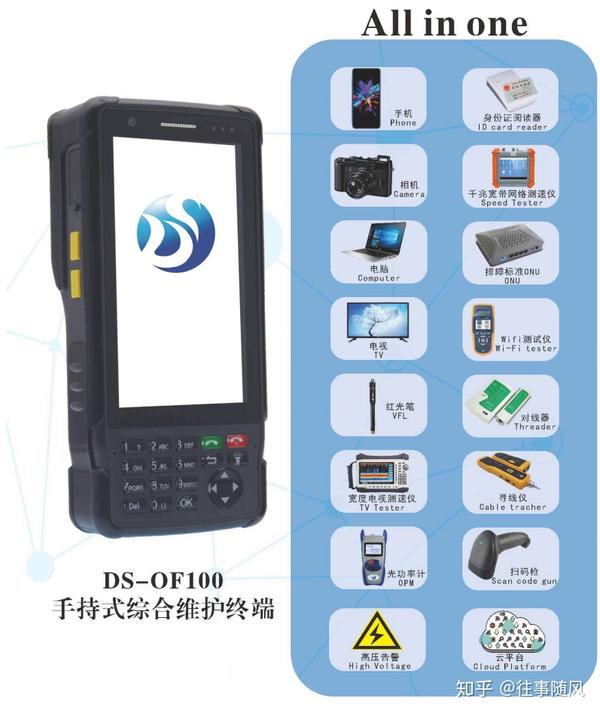

产品外观图和功能介绍外观图

产品简介:

DS-OF100系列集成维护终端是一组工业智能电话，工作订单处理，GPS定位，HDMI高清电视仿真，双千兆网络速度测试（支持有线和WIFI-6），无线信号采集测试，2.4G / 5G双频WIFI智能联网测试，身份验证，IPTV / OTT测试和解码，ONU模拟测试，LAN测试，光功率测试，红光源，电缆跟踪（电缆，网络电缆），网络对准，条形码扫描功能与其他多种高智能综合测试产品合而为一，具有良好的便携性，强大的功能，稳定的性能和较高的可靠性.

应用场景:

▲将组装和维护测试工具合二为一，减轻了组装和维护人员的负担

▲完成现场实名认证，服务激活和宽带计费，使安装和维护人员成为移动营业厅

▲支持HDMI高清电视仿真，在新安装的用户家中没有电视时开放宽带电视服务，并推广宽带智能电视战略；

▲支持真实的千兆网络速度测量，可以直观地反映用户的网络速度和网络质量

▲支持无线测试，使用5GWIFI下的测速软件，千兆WIFI的测速至少稳定在600M以上

▲支持双频WIFI测速，家庭宽带全方位服务支持工具内置2.4G / 5G双频WiFi测试模块，方便维护和使用.

▲支持智能网络测试，使用户直观地了解WIFI覆盖状况，促进智能网络业务的推广

▲支持IPTV / OTT TV流诊断，实时分析丢包，时延，编码器索引，视频质量

▲支持宽带电视的现场测试和故障定位，捕获有问题的视频片段并保存pcap文件

▲支持定位模块，移动网络等模块，为PDA提供统一的管理控制平台，实现对工单和人员轨迹的管理和统计. 实现人员，权限和管理平台数据的分析功能，实现软件远程批量数据分析和升级，运维的全面管理

▲支持条形码扫描，结合智能AI算法可以快速扫描二维条形码，可以快速准确地识别光学猫pda测试，机顶盒等终端上的二维条形码.

▲支持ONU的现场测试，仿真和故障定位，实现E / GPON ONU的无缝切换

▲支持运营商PON网络建设中的项目挂起测试

参数索引:

产品技术参数（手持式集成维护终端PDA）

型号

DS-OF100

CPU参数

4核1.44GHz 8核2.0GHz

RAM

2G 3G

ROM

16G 32G

操作系统

Android操作系统版本Android7.0及更高版本，软件可以灵活定制

屏幕尺寸

5英寸，分辨率1280 * 720

相机像素

前800W，后1300W

电池容量

8200mAh锂电池，PON电池寿命长达6小时；

尺寸规格

175×94×46.5mm

保护等级

IP65工业级防水防尘； 1.5m跌落阻力

工作温度

-10℃〜50℃重量580g

接口功能

光功率测试接收接口

红色光源的发光界面

两个1000Mbps RJ45端口

用于电缆跟踪的RJ11跟踪接口

网络电缆到电缆RJ45到电缆接口

2个SIM卡接口

TF卡扩展界面

Micro USB接口，可用于充电和连接到计算机以导入和导出数据

由ONU模拟的ONU SC接口（可选接口）

具有电视仿真功能的HDMI接口（可选接口）

光功率

波长范围: 800nm〜1700nm;

校准波长: 850nm，980nm，1300nm，1310nm，1490nm，1550nm，1625nm;

测试范围: -70 dBm〜+10 dBm

红色光源

工作波长: 650±10nm输出功率: 10mW

测试距离: ≥7Km调制频率: 连续光/ 2Hz调制光

IPTV测试

MDI: MLR（TS分组丢失），MDI: DF（TS延迟），RTP分组丢失，RTP抖动，TS带宽；源Mac，目标Mac，VLAN优先级，IP Tos，IP ttl，源IP，目标Ip，源端口，目标端口，Rtp类型，网络协议，编码器参数（编码级别，视频分辨率，帧速率，比特率，音频采样费率，频道数等）；支持音频和视频的同步解码和播放

千兆网络速度测量

具有千兆有线速度测量功能，当测试速率为1000M时，测量速率稳定在900M以上

无线网络速度测量

（可选）4T4R IEEE 802.11 ac，WiFi支持2.4G和5G双频，最大连接速率为1733Mbps

在5GWIFI下使用速度测量软件千兆WIFI速度测量，至少在600M以上稳定.

双频WIFI测试

支持IEEE 802.11 ac，WiFi支持2.4G和5G双频

LAN测试设备支持LAN访问，该访问可以在PON通信系统打开和维护过程中编写用户方ONU设备的SN代码/ LOID /密码，从而模拟用户的PC或上网而不是笔记本电脑<

PPPOE拨号测试

家庭级企业支持工具可以设置和修改PPPoE拨号帐户和密码，并通过设置对用户的双绞线（LAN端口）进行PPPoE拨号测试

网络层测试可以在LAN或外部网络上执行网络层Ping，Ipconfig，Tracert，Route，网络邻居测试

条形码扫描功能

内置条形码快速扫描模块，结合智能AI算法，可以快速扫描二维条形码，可以快速，准确地识别光调制解调器，机顶盒等终端上的二维条形码.

身份实名认证功能

具有第二代居民信息读取和识别功能，内置读卡器，完成真实姓名的识别，成功率不低于95％

网络数据包捕获分析功能

实现数据内容的捕获pda测试，包括但不限于: 链路层，网络层，传输层，应用层数据. 数据可以由设备连续获取. 获取的数据包的保存格式不限于pcap格式. 数据包可以通过终端完全导出进行分析

移动电源

具有USB外部电源功能，电源不少于5V @ 1A

对接功能

它具有与各种省级操作员工单系统连接的能力，并将终端功能嵌入到移动工单流程中. 终端可以运行操作员工作指令平台，并在工作指令中调用各种功能和测试结果

可以与各省运营商的自治终端管理平台连接，以实现终端的功能状态，位置信息，使用状态，人员状态等终端管理功能.

电缆跟踪功能（可选）

接口类型: RJ11

配备了用于电缆跟踪的寻线仪

具有电缆跟踪功能，可通过巡逻仪对端子进行测试，并可以在一堆电缆或配线架上快速找到所需的电缆

网络电缆配对功能（可选）

接口类型: RJ45

配有用于网络电缆配对的巡线仪

该终端具有RJ45网络电缆配对功能. 它具有将网络电缆的两端同时连接到终端和寻线器的能力. 它可以测试网线的1、2、3、4、5、6、7和8芯，并依次显示每个芯的状态可以用来确定网线芯的状态，例如: 正常，线路错误，短路和开路.

红外遥控功能（可选）

内置红外发射遥控硬件模块，通过终端仿真用户遥控，实现对现有机顶盒，电视等设备的遥控

电视仿真功能（可选）

家庭的全方位服务支持工具具有HDMI接口，该接口可以接收从机顶盒输出的HDMI信号，并可以通过安装维护手持终端播放和显示声音和视频内容. 电视仿真功能可适应机顶盒的输出分辨率，无需人工选择，使安装和维护人员变得简单易用

ONU终端仿真测试（可选）

支持G / EPON交换，与局端建立同步链路后，可以显示系统的链路信息，网络信息和远程连接信息. 链接信息可以检查ONU（包括E8-C），注册和认证是否成功，链接参数等；网络信息可以检查错误代码，丢包等；远程信息包括TR069连接状态和服务交付状态

WIFI-6测试功能（可选）

支持WIFI 6（IEEE 802.11 ax）协议的WIFI网络连接，具有更高的下载速率，更强的穿墙能力和抗干扰能力
