隔离开关和微型断路器有什么区别？如何决定使用哪个？

1. 前言: 事实证明，三年前是一个问题. 今天是女神节，也是周末. 它也处于新王冠的孤立时期. 我只是有时间谈论这个话题.

2. 什么是隔离开关

在额定电压不超过1000V的低压交流系统中，遵循的产品标准是GB 14048.3-2017低压开关设备和控制设备. 第3部分: 开关，隔离器，隔离开关和熔断器组合电器和GB 14048.1-2012低压成套开关设备和控制设备第1部分总则，

定义非常简单，只有一个句子: 一个开关，它可以满足处于断开位置的隔离器的隔离要求. 光的含义无法从文字中看出来，但没关系，我们将在后面慢慢分析其特征和功能.

首先查看隔离开关的形状. 在大多数情况下，我们脑海中的隔离开关如下所示. 下图为正泰NH50D系列隔离开关.

正泰NH50D系列隔离开关

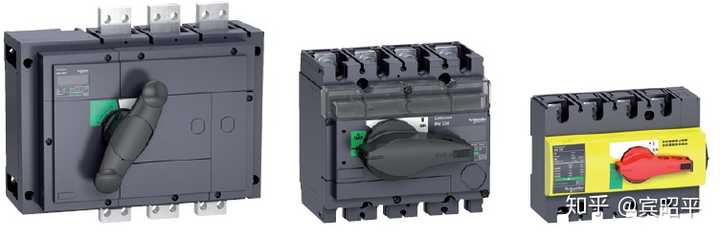

隔离开关也可以如下图所示，如图所示为Schneider INS / INV40 -2500 A系列隔离开关.

Schneider INS / INV40至2500 A系列隔离开关

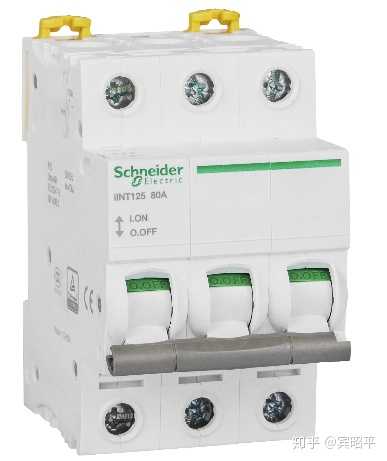

隔离开关甚至如下图所示，如图所示为Schneider Schneider iINT125隔离开关. 该隔离开关与我们通常看到的微断点（通常称为断路）非常相似. 外观几乎是看不见的. 有什么明显的区别.

施耐德iINT125隔离开关

接着是一个问题，如何将隔离开关与微断或其他低压电器区分开？无论可以准确判断形状和制造商是什么，都有一种准确区分它们的方法，即通过产品表面上印刷的电气符号，下图右侧的电气符号就是电气符号. 隔离开关的符号:

低压隔离开关的电气符号

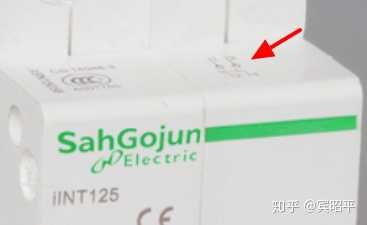

在产品的正面或顶部有一个“断开开关”符号，以区别于微型断路器或其他低压电器. 如果您非常了解Schneider的产品型号低压断路器文字符号，请参阅iINT125知道这是一个Schneider隔离开关.

iINT125隔离开关符号的位置

2. 隔离开关的作用

隔离开关低压断路器文字符号，顾名思义，是具有隔离功能的开关，那么什么是开关？

GB14048.1将开关定义为: 它可以在正常电路条件（包括过载和过载条件）下产生，传递和断开电流，并且在指定的异常条件（例如短路条件）下也可以传递电流. 机械开关设备在一段时间内.

结合“隔离开关”的定义，我们知道隔离开关既具有“开关”功能又具有“隔离”功能. 隔离功能必须满足以下条件:

每极两个断开触点之间的电气间隙可以满足雷电冲击电压的要求；在干燥和清洁条件下，新开关设备的两个断开触点之间的泄漏电流不超过0.5 mA；它要求具有明显的断开点，但在打开和关闭状态下可以观察到，并且可以通过诸如打开和关闭之类的文字符号或不同颜色清楚地标识出来；应该能够防止意外关闭和打开（挂锁功能）；

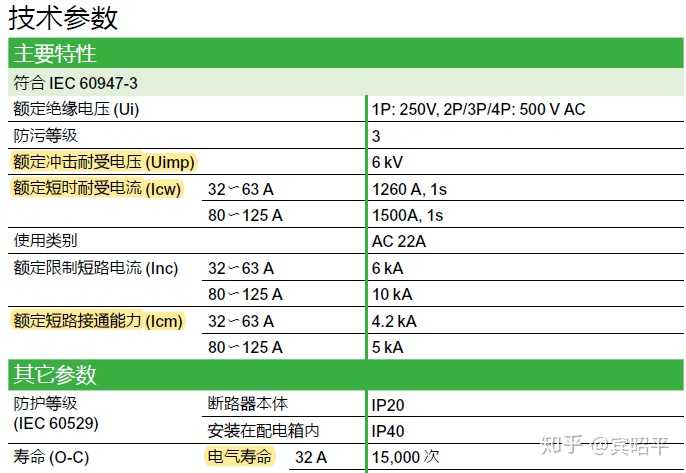

iINT125隔离开关的技术参数

3. 关于隔离开关的几个问题

3.1隔离开关能否接通和断开负载电流？

----从产品的角度来看，是否可以打开或关闭负载电流取决于隔离开关的使用类别，如表2所示，如果某种类型的开关的使用类别如果是AC20-A / B，则为. 如果无法分流或合并负载电流，则只能在无负载下运行. 这尤其重要！

在iINT125隔离开关的技术参数表中，我们看到iINT125的使用类别是AC-22A，因此它可以在负载下工作，iINT125-32A的电气寿命是15,000倍. 建议在使用产品之前了解使用类别或直接咨询产品制造商.

-----从“电气安全操作规则”（第3/12号更新）的角度来看，现场人身安全是第一要务！并且它需要有电工证书的人才能操作，必须遵循以下操作步骤，低压开关的操作顺序:

关机操作顺序: 打开低压空气断路器和隔离开关. 断开低压主开关. 输电顺序与停电相反.

3.2隔离开关偶尔可以打开和关闭电动机吗？

---是否可以打开或关闭电动机取决于隔离开关的使用类别. 在GB14048.3中，隔离开关的使用类别如表2所示. 如果隔离开关的使用类别为AC-23A / B，则它可以偶尔打开和关闭单个电动机.

iINT125隔离开关的使用类别为AC-22C，只能打开和关闭电阻和电感的混合负载，因此不能打开和关闭电动机.

3.3隔离开关可以断开短路电流吗？

---否，隔离开关没有短路分断能力，但是在指定条件下可以在一定时间内承载电流. 例如，iINT125-32A隔离开关可在12秒内承载1260A电流（短时耐受电流能力）.

3.4隔离开关是否具有隔离功能？

-当然，它具有“隔离”的能力，并且必须通过雷电冲击电压和泄漏电流的验证测试，才能具有“隔离”功能.

3.5断开开关的活动触点的位置是否可见？

---不一定是可见的移动触点只是显示主要触点位置的方法之一，请注意单词“或”.

4. 什么是微破坏

在正常情况下，微断路器是指满足家用和类似场所的GB 10963.1-2005过电流保护断路器的产品，该断路器是用于交流断路器标准的第一部分，其定义为: 能够制造，携带和使用. 在正常电路条件下，以及在特定的异常电路条件下（例如短路电流），也可以打开，导通并持续一定的时间，并自动关闭机械开关设备.

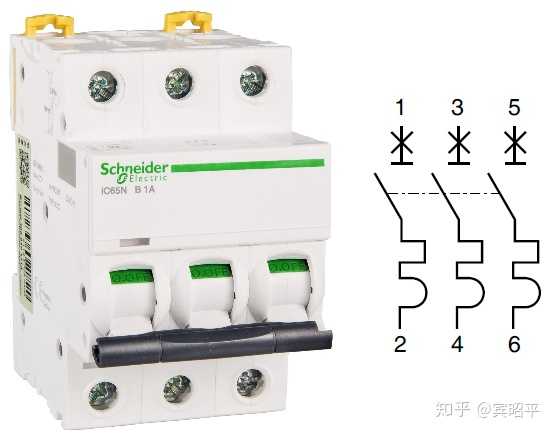

与隔离开关相比，除在正常电路条件下工作外，微断路器还可以在过载和短路条件下自动断开故障电流. 它具有热跳闸和电磁跳闸功能，并且是保护组件. 产品外观，电气符号和技术参数如下. 可以看出，在微断电符号上有一个正方形（代表热跳闸）和一个半圆（代表磁跳闸）. 跳闸和电磁跳闸保护，还具有短路分断能力Icn.

微断外观和电气符号

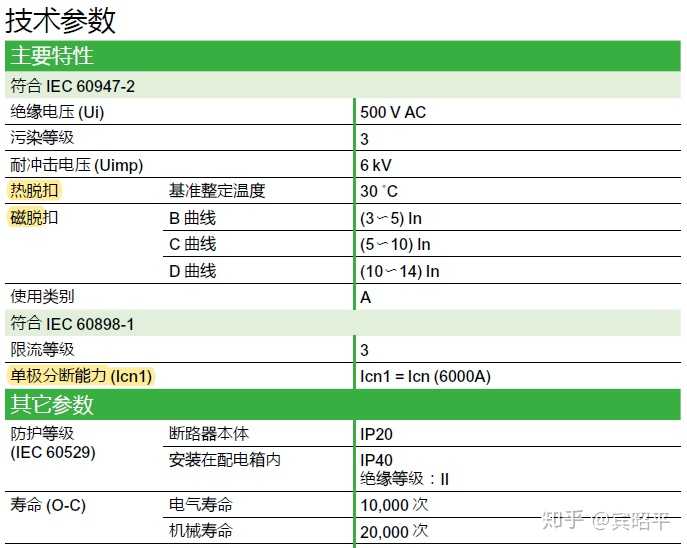

微断裂的主要技术参数

通过比较上面的隔离开关和微断点，受试者现在应该知道在什么情况下使用哪个组件？
