标准线性调节器的基本工作原理

如前所述，线性稳压器是一种集成稳压器，它使用性区域中工作的晶体管或FET从施加的输入电压中减去多余的电压以产生稳压的输出电压. 线性稳压器的功能是在输入电压或负载在规定的工作范围内变化时提供稳定的直流输出电压，并确保稳压器电路可以长期安全可靠地工作.

普通集成线性稳压器也称为标准线性稳压器或NPN线性稳压器. 标准线性稳压器主要由参考电压源，采样电路，误差放大器和调节管等基本部件组成.

标准线性调节器的基本工作原理

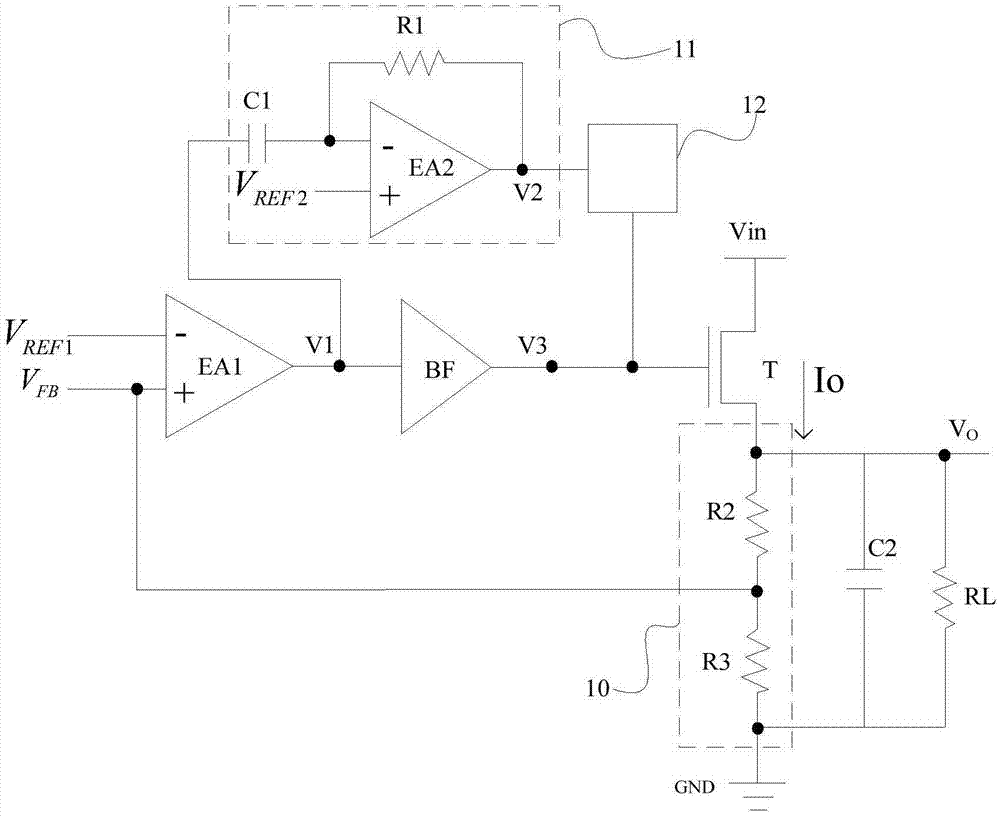

标准稳压器的基本原理如图1所示. 串联稳压器是由NPN晶体管VT2和VT3组成的达林顿管. VT1是驱动管，它使用PNP晶体管. U1是输入电压，U0是输出电压. R1和R2是采样电阻. 采样电压UQ被加到误差放大器的同相输入端，并与施加到反相输入端的参考电压UREF相比较. 误差放大器将两者之间的差放大，以产生误差电压Ur. 调节串联稳压管的压降以稳定输出电压. 例如，当输出电压U0降低时，UQ和UR均降低. 由于驱动电流增加，调节管的压降减小线性稳压器原理，输出电压增加.

相反，如果输出电压U0升高，则误差放大器输出的驱动电流将减小，并且调节管的压降将相应增加，导致U0下降，最终U0将保持稳定. 因为反馈回路总是试图使误差放大器的两个输入端子的电位相等，即U0 = UREF，所以

根据上图，您可以获得:

需要解释几点:

首先，输出电压由反馈电路控制，并且反馈电路需要采取补偿措施以确保环路的稳定性. 一些线性稳压器具有内置补偿电路，该补偿电路不需要外部补偿组件即可实现线性稳压器的稳定运行. 一些线性稳压器需要连接到外部补偿网络.

第二，用于控制输出电压的反馈环路通过采样电阻器“判断”输出电压，并将采样电压发送到误差放大器的同相输入端线性稳压器原理，参考电源连接到反相输入端子. 这意味着误差放大器将连续调节其输出电压并调节电子管电流，以使采样电压等于参考电压. 线性稳压器的输出电压通常是参考电压的几倍.

第三，通过电阻分压器R1和R2的电流与负载电流相比可以忽略不计.

第四，活动管VT1必须使用PNP晶体管. 这是因为NPN晶体管的发射结电压UBE是正电压，这要求UB> UE，也就是说，UB> U 1显然是不合理的. PNP管的UBE为负电压，可以满足UB

第五，图1.2.2仅是简化电路. 实际电路还需要增加启动电路，过流保护电路和过热保护电路.
