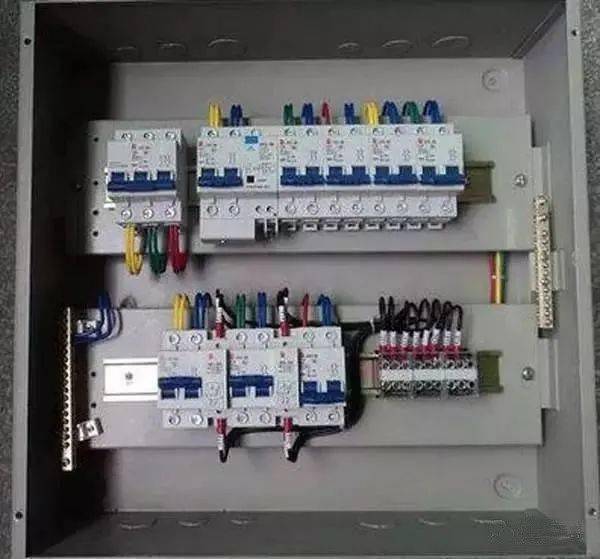

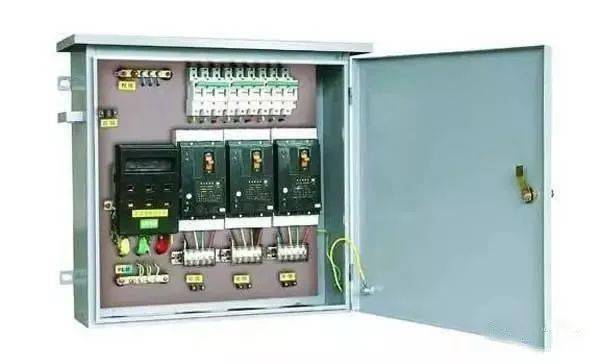

分析配电箱的内部结构

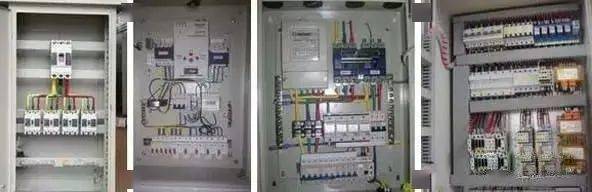

“配电箱”，也称为配电柜，是电机控制中心的总称. 配电箱是根据电线的要求，将开关设备，测量仪器，保护设备和辅助设备组装在密闭或半密闭的金属柜或屏蔽物中，以构成低压配电装置.

配电箱的使用

易于管理，有助于在发生电路故障时进行维护. 配电箱和配电柜配电板配电箱等是用于集中安装开关，仪器和其他设备的整套设备.

常用的配电箱由木头和铁制成. 如今，电力消耗相当大，因此铁的使用仍然更多. 配电箱的用途: 当然，停电送电比较方便，并起到测量和判断停电的作用.

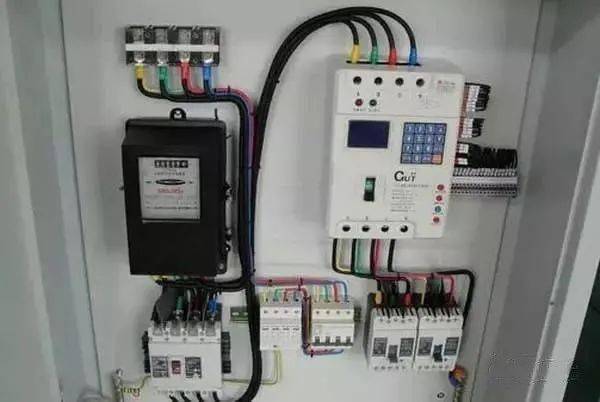

配电箱的组成主要分为两部分

一个是一套完整的组件，即配电箱外壳及其相关配件.

第二个是电气组件和相关附件，即空气开关及其必需的附件.

机柜由以下部分组成

一个，断路器

断路器: 两个开关都是配电柜的主要组件. 通常使用空气开关. 漏电开关. 双电源自动转换开关

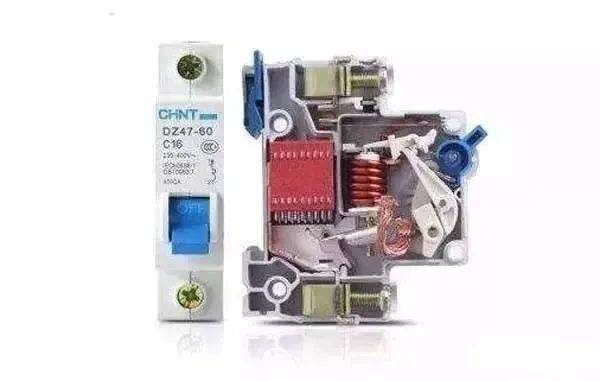

1. 空气开关:

A. 空气开关的概念:

空气开关，也称为空气断路器，用于在电路中接通，断开和承载额定工作电流和短路，过载和其他故障电流，并且可以快速，迅速地在电路中进行过载，短路和欠压. 线路和负载断开电路以获得可靠的保护.

断路器具有动静触点和接触杆的各种设计，但是提高断路器的分断能力是主要目的. 目前，采用一定的触头结构来限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，并得到了广泛的应用.

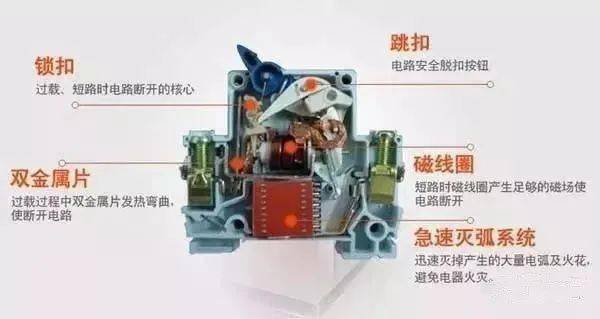

B. 空气开关的工作原理:

自动空气开关，也称为低压断路器，可用于连接和断开负载电路，也可用于控制不频繁启动的电动机. 其功能相当于刀开关，过流继电器，电压继电器的失灵，热继电器和漏电保护器等电器的部分或全部功能的总和，是低压配电网中的重要保护电器.

自动空气开关具有多种保护功能（过载，短路，欠压保护等），动作值可调，分断能力高，操作简便，安全性高等优点，因此在当今得到了广泛的应用.

2. 漏电保护开关:

A. 漏电保护开关的概念:

具有漏电保护功能. 当一个人触摸一个活体时，它会跳闸以确保人身安全. 它是漏电保护器的主要功能；如果电气设备绝缘不良，则漏电保护器也会跳闸，避免人为触电. 同时具有电流通断功能，过载保护和短路保护功能.

B. 漏电保护开关的工作原理:

漏电保护器的工作原理图. LH是零序电流互感器. 它由坡莫合金制成的铁芯和缠绕在环形铁芯上的次级线圈组成. 电源的相线和中性线穿过圆孔，成为零序变压器的初级线圈. 变压器的后部插座是保护范围.

C. 漏电保护开关的作用:

1. 当电气设备或线路发生泄漏或接地故障时，可以在人们触摸之前切断电源.

2. 人体接触带电物体时，可以在011s内切断电源，从而降低了电流对人体的损害程度.

3. 可以防止漏电引起的火灾事故.

3. 双电源自动转换开关:

双电源自动转换开关的概念:

双电源自动转换开关是用于电源的自动开关系统. 在第一条路径发生故障之后，双电源自动转换开关会自动切换到第二条路径，以为负载供电. 如果第二条路径失败，则双电源自动转换开关会自动切换到第一种方式为负载供电.

适用于UPS-UPS，UPS发电机，UPS电源，市电等任意两种电源的连续功率转换.

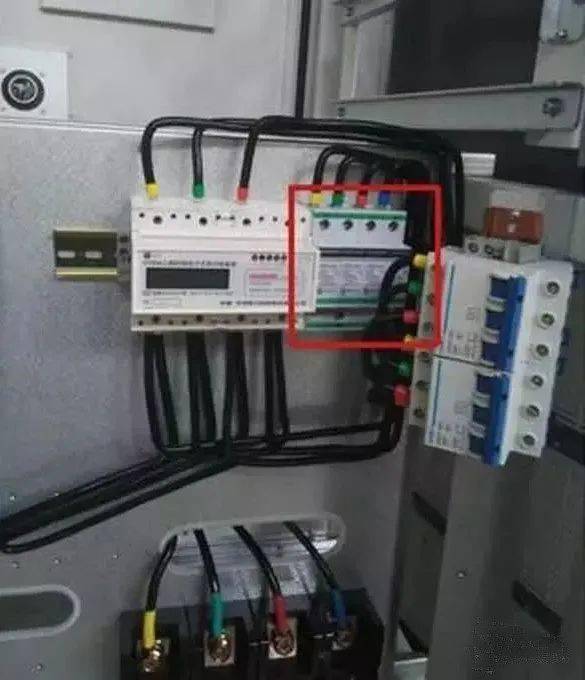

第二，电涌保护器

A. 电涌保护器的概念:

电涌保护器，也称为防雷器，是一种为各种电子设备，仪器和通信线路提供安全保护的电子设备. 当电路或通信线路由于外部干扰而突然产生峰值电流或电压时，电涌保护器可以在很短的时间内导通分流器，从而避免了电涌对电路中其他设备的损害.

B. 喘振的基本知识:

电涌保护器系统的主要功能是保护电子设备免受“电涌”损坏. 因此，如果您想了解电涌保护器的功能，则需要找出两个问题: 什么是电涌？为什么电子设备需要保护？

电涌也称为电涌. 顾名思义，这是瞬时过电压，超过正常工作电压. 从本质上讲，电涌是一种剧烈的脉冲，仅在百分之一秒内发生. 电涌的可能原因是: 重型设备，短路电流互感器的电气符号，电源开关或大型发动机.

电涌或瞬态电压表示在电能流动期间电压大大超过其额定水平.

在美国，一般家庭和办公室环境中的布线标准电压为120伏. 如果电压超过120伏，就会出现问题，电涌保护器有助于防止该问题损坏计算机.

C. 电涌保护器的作用:

第一道防线应该是连接在用户电源系统的入口的每一相和地面之间的大容量电涌保护器. 通常要求此级别的功率保护器的最大冲击容量为100KA /相或更高，并且所需的极限电压应小于2800V. 我们将其称为CLASS I电源电涌保护器（简称SPD）.

这些电源防电涌保护器经过专门设计，可以承受雷电和感应雷的高电流和高能量电涌能量吸收，并且可以将大量电涌电流分流到地面. 它们仅提供有限的电压（当浪涌电流流过SPD时线路上出现的最大电压变为有限电压）是中级保护，因为CLASS I类保护器主要用于吸收大的浪涌电流. 仅靠它们本身并不能完全保护电源系统内部的敏感电气设备.

第二道防线应是在为重要或敏感电气设备供电的分支配电设备上安装的电涌保护器.

这些SPD可以更完美地吸收通过用户提供的入口电涌放电器的剩余电涌能量，并具有出色的瞬态过电压抑制能力. 此处使用的电涌保护装置要求最大冲击容量为40KA /相或更高，并且所需的极限电压应小于2000V. 我们称为CLASS II电源电涌保护器. 二级保护后，普通用户供电系统即可满足电气设备的运行要求.

最后一条防线可以在电气设备的内部电源部分使用内置的电涌保护器，以完全消除瞬态瞬态过电压.

此处使用的电源电涌保护器的最大电涌容量为20KA /相或更低，并且所需的极限电压应小于1800V. 对于某些特别重要或敏感的电子设备，必须具有第三级保护. 同时，它还可以保护电气设备免受系统内部产生的瞬态过电压的影响.

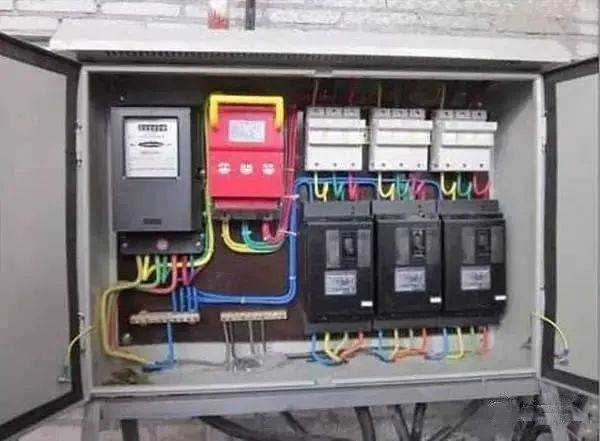

三，电表

A. 电表的概念:

电工通常使用的电能表是用于测量电能的仪器，通常称为电度表.

B. 电度表的工作原理:

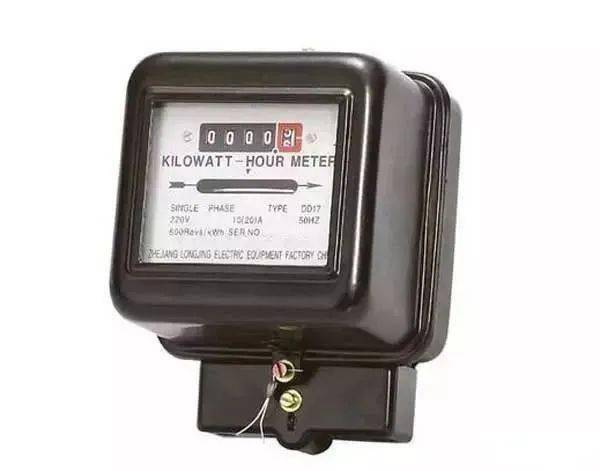

①机械式电表的工作原理:

将电能表连接到电路时，电压线圈和电流线圈产生的磁通量将穿过光盘. 这些磁通量在时间和空间上异相，并且分别在磁盘上感应出涡流

由于磁通量和涡流之间的相互作用，产生了旋转转矩以使盘旋转. 由于电磁钢的制动作用，磁盘的转速达到了均匀的速度运动

由于磁通量与电路中的电压和电流成比例，因此磁盘在其作用下以与负载电流成比例的速度运动，磁盘的旋转通过蜗杆传递到计数器，并且计数器的指示这是电路中实际使用的电能.

②电子式电能表的基本原理:

电子电度表使用电子电路/芯片测量电能；

使用分压电阻或电压互感器将电压信号转换为可用于电子测量的小信号，使用分流器或电流互感器将电流信号转换为可用于电子测量的小信号，并使用专用的电能测量芯片将转换后的电压和电流信号进行模拟或数字相乘，累积电能，然后输出频率与电能成正比的脉冲信号；

脉冲信号驱动步进电机以驱动机械计数器显示，或将其发送到微型计算机进行数字显示.

四个电流表

A. 电流表的工作原理:

电流表是根据磁场中磁场力对导电导体的影响而制成的. 当电流通过时，电流沿着弹簧和旋转轴通过磁场，并且电流切断磁感应线. 因此，线圈在磁场力的作用下发生偏转，从而导致旋转轴和指针发生偏转.

由于磁场力的大小随电流的增加而增加，因此可以通过指针的偏转来观察电流的大小. 这称为磁电电流表.

B. 使用电流表的规则:

①电流表应串联在电路中（否则短路）；

②测得的电流不应超过电流表的范围（可以使用触摸测试方法来查看电流是否超出范围）.

③绝对不要在不使用电器的情况下将电流表连接到电源的两极（电流表的内阻很小，相当于一根导线. 如果电流表连接到这两个电线上电源两极，指针会变形并且很重. 烧毁电流表，电源和电线.

④. 查看手的停止位置（必须从前面查看）

五，电压表

A. 电压表的概念:

电压表是一种用于测量电压的仪器. 常用的电压表-电压表符号: V，在灵敏电流表中有一个永磁体电流互感器的电气符号，一系列电线串联在电流表的两个端子之间线圈，线圈放置在永磁体的磁场中，并且通过传输装置与手表的指针连接. 电压表是一个相当大的电阻，理想情况下是开路的.

B. 电压表的工作原理:

电压表与电流表组装在一起，电流表的内部电阻很小，因此可以将大电阻直接与需要测量电压的两点串联. 根据欧姆定律的关系，电流表显示电流与外部电压成正比，因此可以测量电压.

C. 电压表的使用:

电压表可以直接测量电源电压. 使用电压表时，应在电路中并联连接. 使用电压表时应注意以下几点:

（1）测量电压时，必须在被测电路的两端并联电压表；

（2）正确选择范围，并且测得的电压不应超过电压表的范围. 在电路中并联使用时；如果串联连接，则测得的功率为电动势.

但是，上述组件是配电箱中最基本的组件. 在实际生产过程中，将根据配电箱的不同用途和配电箱的使用要求增加其他组件. 组件，例如: 交流接触器，中间继电器，时间继电器，按钮，信号指示器，KNX智能开关模块（带电容性负载）和背景监控系统，智能疏散照明和背景监控系统，电气火灾/泄漏监控检测器和背景监控系统，EPS动力电池等.

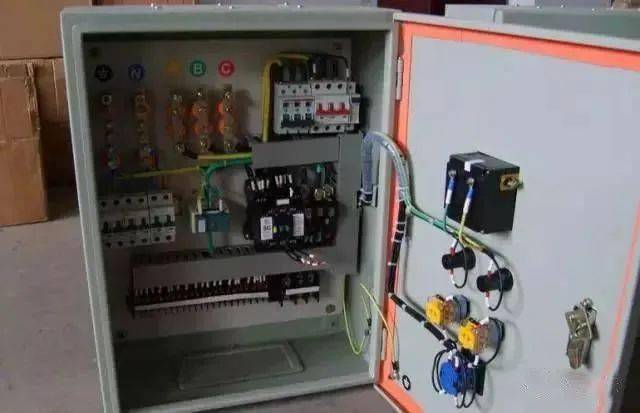

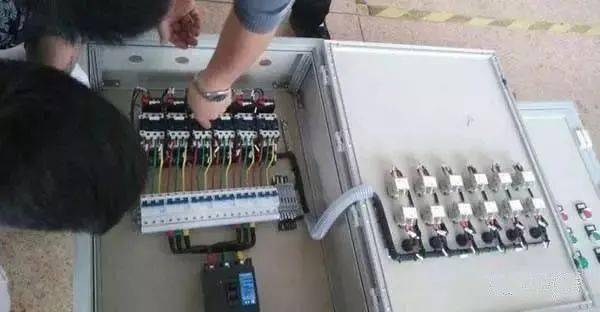

配电箱的安装要求

配电箱由不燃材料制成

具有低触电危险的生产现场和办公室可以安装开放式总机；

封闭的柜体应安装在电击风险高或操作环境差的加工车间，铸造，锻造，热处理，锅炉房，木工房等中；

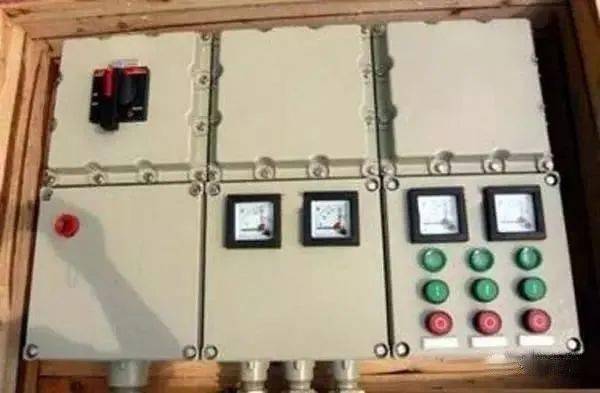

必须在带有导电粉尘或易燃易爆气体的危险工作场所安装封闭或防爆的电气设施；

配电箱的电气元件，仪表，开关和线路应整齐排列，牢固安装，易于操作；

安装在地板上的板（盒）的底部应在离地面5至10毫米的位置；

操作手柄的中心高度一般为1.2〜1.5m；

箱前0.8〜1.2m范围内无障碍物；

可靠的保护线连接；

盒子外面应该没有裸露的裸露的身体；

必须安装在盒子外表面或配电板上的电气组件必须具有可靠的屏蔽.

配电柜的操作规定

（1）配电柜是船舶配电中心和设备的正常运行. 任何无关的人员不得拉动板上的开关.

（2）发电机组启动后，应使用功率画面加速开关手动缓慢加速，直到发电机进入正常工作状态且电压和频率达到规定值后再关闭电源供应.

（3）配电板进入配电状态后，切勿随意拉动配电网加速开关，不得紧急使用空气断路器的阻塞开关. 情况.

（4）发电机的并联运行应严格按照合并的要求和规定进行，并注意逆功率（逆流）和合并失败的现象.

（5）停止时，应首先切断发电机负载，然后在无负载时停止，并且不允许带负载直接停止.

（6）插入岸电时，应先切断岸电屏的电源开关，然后检查接线和相序的正确性. 确认正确性后，即可进行船舶岸电转换，严禁带负载运行.

（7）配电柜应定期清洁和维护，以使设备保持良好的工作状态.

（8）发电机工作时，涡轮人员应集中精力操作配电盘，并小心操作以防止发生事故. 否则，将对人身事故负责.

（9）充放电板是船舶的应急配电板. 值班的发动机组应始终检查其工作条件，以确保低压功率在任何时候都足够，并通过车载仪器掌握磁饱和调节器的工作状态.

（10）在正常导航期间，应打开配电板上的开关，以确保发电机可以在任何时间启动，并可以根据需要在任何时间投入使用.
