电路的主要电路是什么？什么是控制回路？您知道它们之间的区别了吗？

初学者的朋友经常问我主要电路是什么？什么是控制回路？它们之间有什么区别？有什么联系？因此，在这里我们将彻底理解问题.

以自保护电路为例:

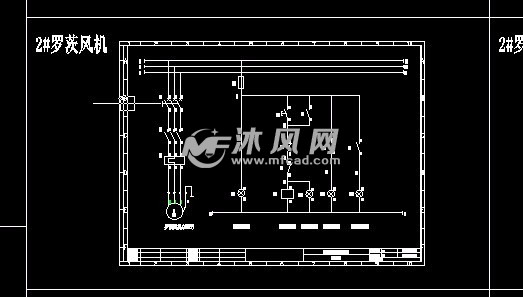

自我保护电路

自保护电路的主回路在红色圆圈中，控制回路在篮子中.

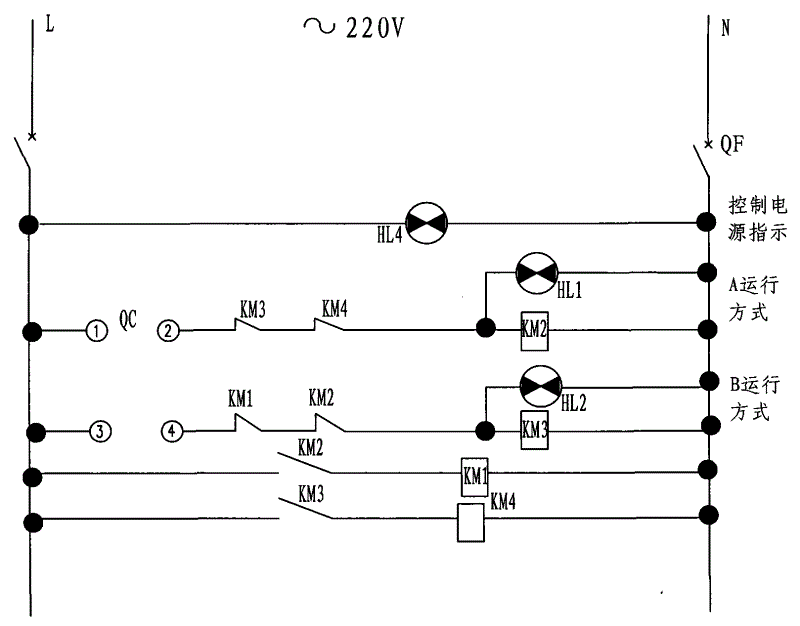

以下是实际图片:

主电路包括: 开关，主电路保险，主电路线（，绿色，红色），接触器（主触点）主回路和控制回路区别，热继电器（主端子），控制端子，电缆，电动机.

控制电路包括: 控制电路保险主回路和控制回路区别，控制电路导线（黑色），按钮，辅助接触器和接触器线圈，热继电器辅助触点.

在电路中，如果要使电动机旋转，则必须将三相交流电源传递到电动机端子. 如图所示，合上电源开关. 三相交流电源流经主电路保险，并通过，绿色和红色的三个主电路线进行接触. 设备的主触点，热继电器的主端子，端子，电缆以及最后到电动机端子，只要吸引并连接了接触器，电动机就会旋转，接触器将被释放，并且电机将停止. 这是主电路. 但是接触器如何拉入？需要一个控制回路来控制接触器. 控制回路为接触器线圈通电，当电源关闭时，接触器拉入并释放. 控制电流通过控制保险丝，黑色控制线，按钮，热继电器辅助触点，接触器辅助触点到达接触器线圈，按下启动按钮，接触器线圈通电，拉入，主触点闭合，主电路受控连接. 按下停止按钮，接触器线圈断电并松开，主触点断开，主电路断电. 这是主回路和控制回路之间的关系.

但是，不能说控制电路控制主电路. 从图中还可以看出，主回路也控制着控制回路. 例如，如果电动机被锁定，则主电路中的电流太大并且超过了热继电器的设置值，热继电器将起作用，辅助触点将断开，并且控制电路将断电. 因此，主回路和控制回路相互控制和限制. 我希望您可以通过此示例了解主循环和控制循环.
