水冷式中央空调的原理图

本文主要涉及水冷式中央空调的介绍，着重于对水冷式中央空调的原理图及其优缺点的详细描述.

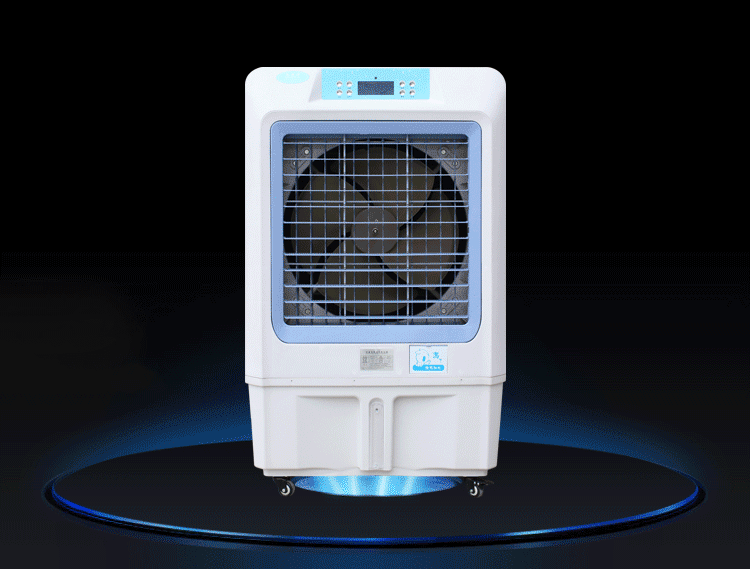

水冷中央空调

它也被称为: 环保空调（在澳大利亚和广东称为），节能环保空调（在广东和广西称为），空气冷却器（在江苏，浙江和上海主要称为），水-冷却空调（凉湖和江西一区），冷却器或空调（香港和澳门）；有客户称其为新风扇. 没有行业和产品行业标准的通用名称. 行业一直处于混乱状态，没有行业标准监管.

设计方法

全面的设计

工厂的整体冷却，区域冷却和定点冷却

整体冷却

整体冷却适合:

■工人的职位不固定

■关注环境的整体降温

■使用空间压力以防止灰尘进入

■热源可以控制或限制

■厂房面积较小

整体冷却将为整个工厂带来最大的舒适感，特别适合于工人不固定且需要冷却的设备或物品具有较高机动性的车间.

如果需要在某些特定区域进行冷却，则可以增加定点冷却以形成“全定点”冷却模式

区域冷却适用于:

■厂房面积大

■需要冷却的工人和设备相对固定在某个区域

■工作区的布局很明显

■除工作区域外无需冷却

定点冷却适用于:

■工人的职位相对固定

■大型车间面积

■热源遍布整个空间

■最低成本设计

■给工人最大的舒适感

定点冷却适合仅需要冷却的地方. 这样，便可以支付最低费用

水冷式中央空调的原理图

水冷中央空调系统使用水作为冷却介质. 它将室内的热量带到冷却水塔进行冷却，然后将制冷剂水喷入蒸发器进行热交换并产生冷却水，然后将冷却水泵送到每个冷却塔. 从空气冷却机中吹出空气达到房间降温和降温的目的. 该系统可用于多层建筑，每层都装有空气冷却器，然后通过空气管道发送到每个房间. 换句话说，水冷式空调系统具有三个循环: 冷凝器中的冷却水循环，制冷剂循环和制冷剂水循环. 制冷剂水由蒸发器冷却，然后泵送到空气冷却器，空气冷却器通过空气冷却器吹出冷空气以吸收房间的热量.

下图显示了JF25型制冷机的控制电路. 冷却水通过M1循环，制冷剂水通过M2循环，而M3是压缩机.

打开电源开关Q. 这时，控制板上的绿色指示灯HL1亮起，表示电源正常. 按下冷却泵启动按钮SB2，KM1通电，冷却水进入循环系统，冷却水塔上的风扇运转. 按下制冷剂泵启动按钮SB4，使制冷剂水泵开始运行，制冷剂水循环. 此时，KM1和KM2都在运行，并且它们的常开辅助触点已闭合. 如果将控制器SA拉到“手动”位置水冷式家用空调，则KM3通电，YV也通电，压缩机开始运行，YV电磁阀打开水冷式家用空调，液体供应冷却. 如果制冷剂水的回流空气温度不低于8度，并且温度继电器KT1闭合，并且温度高于给定值，则KT2的常开触点闭合，YV1通电，旁路供液电磁阀打开. ，增加制冷量，使制冷剂水温降低，室内制冷量增加. 当制冷剂水的温度低于8度时，KT1起作用，其常闭触点打开，旁路液体供应电磁阀YV1关闭. 当制冷剂水的温度达到给定值时，KT2被释放，旁路液体供应电磁YV1也将关闭以降低冷却能力，但在“手动”位置，压缩机不会停止. 如果将控制开关SA转到“自动”位置，则压缩机的启动和停止也由温度调节器KT2控制. 在冷却水泵和制冷剂水泵开始运行后，如果温度高于给定值时，KT2的常开触点闭合，KM3通电，压缩机开始运行;如果温度低于给定值，则KT2常开触点当点断开时，KM3和YV断电，则压缩机停止运行，其他两个循环没有停止，当温度升高到很高的值时，KT2常开触点闭合，压缩机自动运行进行冷却.

图中的差压继电器KP1和高低压继电器KP2的作用与风冷空调系统中的作用相同.

在水冷式中央空调控制系统中，某些设备还配备了压力和流量保护. 只要冷却水或制冷剂水的压力低或流量小，泵就会停止工作，压缩机也将停止工作. 对于大容量压缩机，通常采用诸如卸载启动和减压启动的措施. 所谓的卸载就是将一个或多个气缸的高端和低端相连，从而使气缸失去压缩作用. 一些中央空调压缩机输入的工作气缸数量由温度调节器控制. 当外界温度高时，空调制冷能力不足，工作缸数更多（或全部）；当外界温度低时，当回风或回水温度低时，可以减少几个气缸的工作量（即卸下几个气缸），以保持恒温空调的效果，并且不会影响大功率压缩机组频繁启动而导致电网故障.

水冷式中央空调的优缺点

水冷式空调的优缺点-节能环保的优点

市场上空调的耗电量约为每小时1.2千瓦时，而家用水空调的日耗电量为0.5千瓦时，这在节能的能源利用中起着很好的作用. 它不使用氟利昂制冷剂，无化学污染，无废气余热排放，是纯天然环保产品.

水冷式空调的优缺点-优点价格低

家用水空调没有普通空调的室外压缩机部分，因此价格比普通空调低很多，在节能发明方面也有很大的优势，因此整体性价比非常高高. 由于家用空调使用最新技术并使用地下水资源，因此价格远低于普通空调. 当今市场上家用水空调的价格一般在600到800元左右，但质量相对较差. 如果要购买质量更好的家用水空调，价格在1000元左右，这要看价格而定.

水冷式空调的优缺点-健康无噪音的优点

家用水空调的空气净化能力很强，并且会不断产生负离子. 这是一个温和，凉爽，清新的森林般自然环境，没有空调疾病. 水分离器完全消除了空调中的水流噪音. 人们在休息时也有一个良好的环境，这一点得到了很的称赞.

水冷式空调的优缺点-高效的优点

家用水空调对环境变化没有太大影响. 制冷剂流量大且蒸发器热交换面积大. 从高温下降到舒适温度的过程比使用普通空调更快. 气水分离技术用于增加水的密度并提高水温传导效率. 结合其他技术，温度变化快，效率高.

水冷式空调的优缺点

家用水冷式空调的缺点1.水冷式空调的冷却范围不如传统空调. 一般来说，这种类型的空调只能将室内温度降低到30度以下，因此不适用于温度要求严格的地方. 家用水冷式空调2的缺点将使空气的相对湿度变大. 空气通过水幕后，空气湿度会在一定程度上增加，不适合对湿度有严格要求的场所. 目前，它仅用于不需要高温和高湿度的工厂，大型购物中心，超级市场或某些住宅.

结论

有关水冷式中央空调的相关介绍在这里. 如果您有任何不足之处，请纠正我.
