风冷4GHz技嘉P43主板对抗E5200超频（4）

->

●BIOS分析超频功能非常丰富

1，VRD11.1相关设置

技嘉EP45-DS3L使用通常的Award BIOS，相信技嘉的老用户不会感到奇怪. 在“高级BIOS功能”选项中，除了设置磁盘启动顺序之外，我们还可以打开和关闭C1E和EIST等功能.

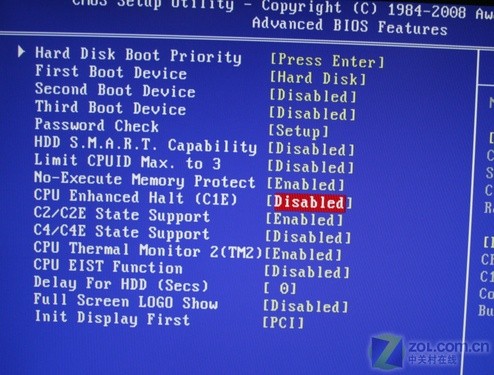

高级BIOS功能设置

当然，最引人注目的是C2 / C2E状态支持和 / E状态支持选项. 技嘉目前几乎在所有“ 4”系列主板中使用VRD11.1电源模块. 如果在BIOS中启用了这两个选项并与相关的CPU配合使用，则可以在不降低性能的同时降低功耗的同时，实现一相电源的深度节能.

2. 超频相关设置

当然，我们今天的重点是研究此主板的超频选项. 此主板BIOS的第一个选项是MB Intelligent Tweaker（缩写为M.I.T.），这是技嘉独有的超频选项. 让我们一起看看:

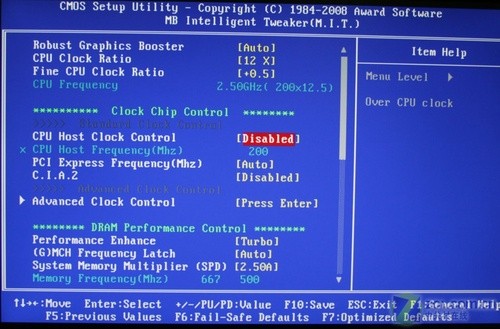

M.I.T. 设置

M.I.T. 该选项不仅提供了非常丰富的模式调节，而且还提供了诸如CPU外部频率，频率倍增，PCI-E频率调节和内存频率调节之类的选项，只要它与超频选项相关即可. 此外，还为CPU，内存，南北桥等主控制芯片提供了电压调整选项.

CPU外部频率调整

可以直接输入CPU的外部频率，上限为1200MHz. 显然，将这​​个上限设置得非常夸张，因为当前的世界外部频率记录仅为700MHz.

内存分配器选项

此主板的内存分频也尽可能多地照顾了低频内存. 当DDR2 667内存以333MHz外部频率运行时，甚至可以确保CPU以标称频率运行. 最小比例为2.00，最大比例为4.00. 以DDR2 667内存为例，如果CPU的外部频率以200MHz运行，则需要将其设置为3.33才能达到标称频率. 如果将其设置为最小值2.00，它将在环境中的DDR2 400上运行. 选择哪个比例，将提示最终的工作频率，这非常方便.

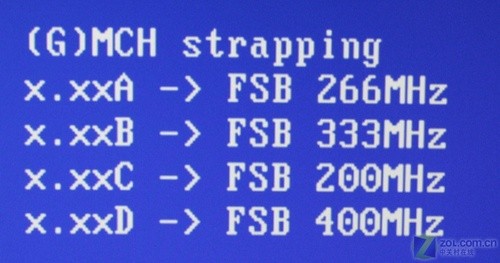

内存扩展选项后缀

右边也说明了内存分频比之后的A \ B \ C \ D: 选择A时，北桥确定的外部频率设置为266MHz，B为333MHz，C为200MHz ，D是400MHz. 当CPU具有不同的外部频率设置时，可以参考此设置内存分频.

->

●规范会降低性能，而不会减少英特尔P43优势分析

本月底，英特尔将正式向全球600元的主流市场发布其45纳米双核酷睿微体系结构处理器奔腾双核E5200. E5200承担着英特尔普及45纳米工艺的重要任务，它将逐步取代65纳米Pentium双核E2000系列，后者在发布后的早期发布. 切入45纳米系列奔腾双核产品一方面会增加英特尔自己的制造成本，并使最终消费者能够用同样的钱购买性能更高，功耗更低的产品. 当然，45纳米的直接好处已经不言而喻了. 对于玩家来说，最重要的是45纳米工艺的产品在超频方面更加令人满意.

对于价格仅为600元的45纳米奔腾双核E5200，英特尔建议在路线图上将其与P43一起出售，以供受欢迎的消费市场使用. 毫无疑问，英特尔在主板芯片组和CPU产品方面的市场划分是相同的. P45配备主流的Core 2双核，X48配备高端的四核Q9000系列，那么对于奔腾双核来说，定位主流的P43自然是第一选择.

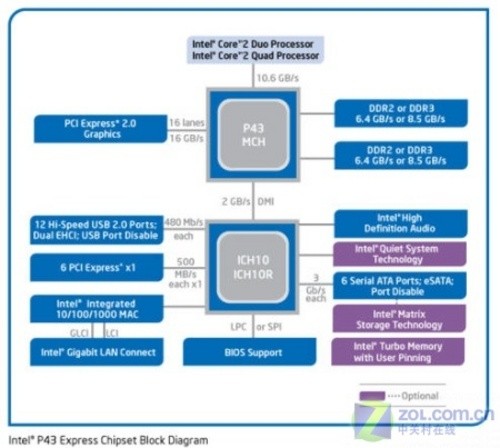

Intel P43芯片组架构图

与P45相比，P43的规格差异不大. 原因有三个: 首先，P43默认情况下还支持1333MHz前端总线，几乎所有品牌的P43都可以稳定地支持1600MHz前端总线. 其次，P43大多配备了DDR2内存，可以支持DDR2-1066规格，有些厂商甚至推出了DDR2-1200规格，P43供超频者选择；再次，P43和P45与ICH10系列南桥相匹配. 当然，由于产品的定位，带有ICH10R南桥的P43并不多，但普通用户并不使用. 有什么区别.

与P45相比，P43减少了双卡功能

P45有什么优势吗？当然不是. 与P43相比技嘉p41超频，P45的北桥具有更多的PCI-Express通道，并且可以构建x8 + x8模式的交火系统，以进一步提高3D游戏性能. P43的设计主要是因为缺少北桥PCI-Express通道. 对于单卡，一些制造商使用南桥PCI-Express通道在x16 + x4模式下设计双卡P43主板，但是这种交叉发射模式将比x8 + x8失去大约8％的性能，因此不推荐.

简而言之，与P45相比，P43的缩小功能对普通用户影响不大，但在价格上具有绝对优势. 因此，P43确实非常适合定位在600元以下的45纳米奔腾双核处理器.

->

●一线攻击技嘉EP45-DS3L主板分析

对于传统的台湾制造商来说，P45自然是竞争的重担，但对于P43的较大出货量，每个品牌自然不会放过，尽管大陆许多渠道品牌已经超过了价格. 优势赢得了很大的市场分享. 作为技嘉的一线品牌，它在布局整个P45产品线的同时，还发布了其代表产品EP45-DS3L，当时英特尔发布了45纳米奔腾双核E5200.

从名称中的“ E”我们可以清楚地了解到，技嘉EP45-DS3L是支持技嘉DES动态节能引擎的P43主板. 此外，名称中的“ D”表示这是一个带有所有固态电容器的主板. 让我们一起看看:

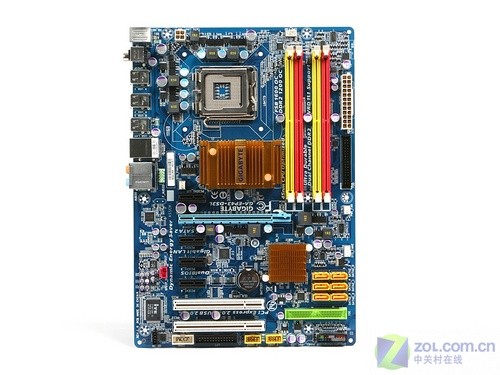

技嘉EP45-DS3L主板

技嘉EP45-DS3L采用ATX架构，窄板设计，尺寸为30.5 * 21CM，在确保性能的同时控制成本. EP43-DS3L采用Intel P43 + ICH10芯片设计，通过制造商的超频，该产品支持1600MHz前端总线的Intel 45nm处理器. 还值得一提的是，这是一款支持VRD 11.1规范的主板，与相应的CPU搭配使用时，可以达到最佳的节能效果.

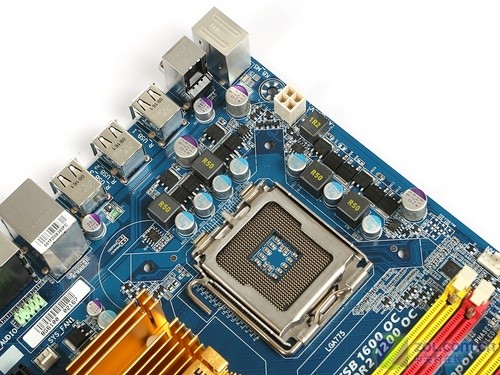

技嘉EP45-DS3L主板CPU电源模块

该产品采用成熟的四相电源设计. 电源模块均使用日本的固态电容器和铁氧体电感器. MOS管采用二进一出设计，可以确保顶部的四核Core 2处理器在这里. 产品. 当然，通过DES节能技术的配合，在工作过程中最多可以将电源相数减少到一个相，并且在不降低性能的情况下实现深度节能.

技嘉EP45-DS3L主板内存插槽和磁盘接口

技嘉EP45-DS3L提供四个DDR2内存插槽，可通过超频支持DDR2-1200内存，其豪华程度可与P45媲美. 该产品还提供6套SATA 2.0磁盘接口和1套IDE磁盘接口技嘉p41超频，以方便新老用户.

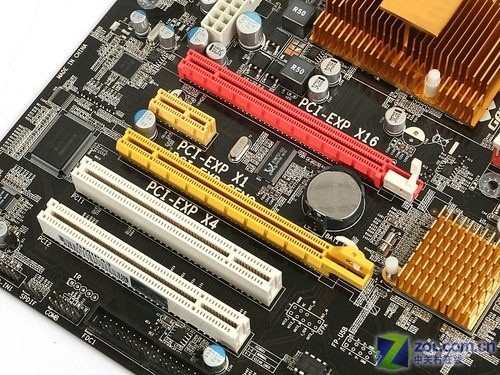

扩展插槽和双BIOS芯片

就扩展插槽而言，EP45-DS3L具有四个PCI-E x1插槽，一个PCI-E 16x图形插槽和两个PCI插槽. 如先前分析的那样，为P43提供双图形插槽的实际意义不是很大，因此技嘉并未使用这种“时尚”设计. 该主板还采用双BIOS设计，大大提高了安全性.

网络和音频控制芯片

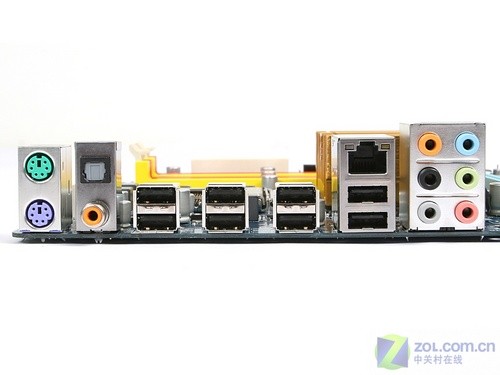

I / O接口列表

主板网络芯片和音频芯片分别为RTL8111C和ALC888，可以提供千兆网络功能和8通道功能. 在I / O接口方面，除了传统的PS2键盘和鼠标接口外，我们还可以看到为数字家庭应用设计的同轴音频接口和光纤接口. 当然，这里也出现了8组USB2.0接口.
