高效冷凝器

技术领域

本实用新型涉及热交换设备领域，特别是一种高效冷凝器.

背景技术

现有的高效冷凝器通常包括用于循环冷却介质的壳体. 所述壳体设置有多个热交换直管. 这些热交换直管由多个交错的挡板支撑，以限制和折叠. 挡板还起到增强在热交换直管之间流动的流体的湍流度的作用汽车冷凝器折流板作用，从而增加热传递系数并提高热传递效率，并且还可以通过改变位置和数量来控制壳侧. 挡板的内部流体的流速，从而控制壳侧流体的压降和热交换效果.

这种水平冷凝水的热交换效果是理想的，但是热交换效果和热交换效率无法进一步提高，这在限制高效冷凝器的发展方面起到了一定作用. 现有的高效冷凝器的热交换效率还不是很好，现有的卧式热交换器也没有伸缩缝，因此设备不安全可靠，有时会影响设备的使用寿命.

实用程序模型内容

本发明的目的是提供一种高效的冷凝器，以解决上述背景技术中提出的问题.

为了达到上述目的，本发明提供了以下技术方案:

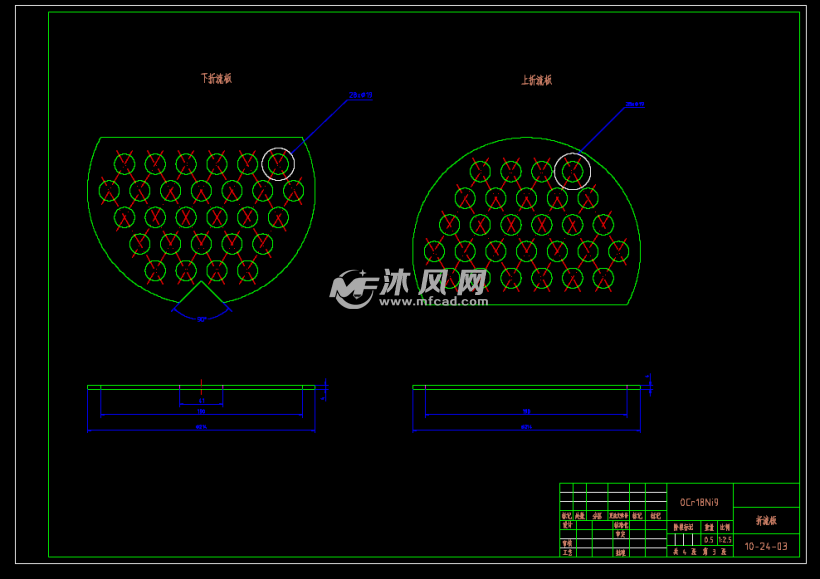

一种高效冷凝器，包括底座，超声波发生器，换热直管和壳体，该底座固定安装在壳体下端的两侧，壳体的两端为法兰密封壳体两端的头部分别与进水管和出水管连接. 壳体的下侧分别与位于底座外部的冷却水入口管和冷却水出口管连接. 壳体的中部设有伸缩缝，热交换直管安装在壳体内并与头部连通汽车冷凝器折流板作用，在热交换直管与壳体内部之间均匀地设置有多个挡板. 挡板上下移动. 在靠近壳体内壁的挡板上开有多个板孔，挡板之间的热交换直管上设有热交换螺旋管. 流量板上连接有多个连杆，连杆的一端固定在法兰上，连杆的另一端通过固定柱安装在壳体的内壁上，超声波发生器为固定安装在外壳的下端. 与超声波连接的振动板安装在壳体的顶端，位于冷却水进水管上方的磁铁固定安装在壳体的顶端的两侧.

作为本发明的又一解决方案: 挡板均匀地布置在壳体内部的顶部和底部.

作为本发明的又一解决方案: 在壳体中的法兰上连接有多个热交换直管，并且这些热交换直管布置在连杆之间.

与现有技术相比，本实用新型的有益效果是: 本实用新型的冷凝器结构简单，散热效果好，伸缩缝可以补偿由于壳体温差引起的附加应力. ，从而使冷凝器更加安全可靠，使用寿命更长；板孔可以使待冷却的液体在通过挡板之间的空间时平稳地通过挡板，从而消除了挡板附近的液体热交换死角. 增加设备的散热效果；换热螺旋管可以将换热直管的换热面积增加约3倍，因此可以大大提高冷却器的换热效果;提供超声发生器，产生待冷却液体扰动，增加待冷却液体的混乱度，从而提高装置的冷却效果. 液体中的磁性物质可以通过磁铁吸附在壳体内部的顶部，从而过滤冷却液中的液体，以防止杂质污染冷却液，从而提高冷却器的冷却质量.

图纸说明

图1是高效冷凝器的.

图片: 1基； 2头; 3法兰4-冷却水进水管； 5进水管; 6超声波发生器； 7伸缩缝； 8螺旋热交换直管； 9个振动盘； 10冷却水出水管； 11出水管; 12连杆13板孔14个挡板15个固定柱； 16热交换直管； 17-房屋； 18-磁铁.

具体实现

将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚，完整地描述. 显然，所描述的实施例仅是本发明实施例的一部分，而不是全部示例. 基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围.

请参考图. 在本发明的实施例中，一种高效冷凝器包括基座1，超声波发生器6，微波发生器8，热交换直管16和壳体17，并且基座1固定安装在两者上. 在壳体17的下端的侧面，壳体17的两端通过凸缘3安装有凸缘2，壳体17的两端分别连接到液体入口管5和液体出口管11，壳体17的两个端部的下侧分别与位于基座1外侧的冷却水入口管4和冷却水出口管10连接，并且在壳体17的中部设有伸缩接头7. 伸缩缝7可以补偿由于壳体温差引起的附加应力，因此，冷凝器更加安全可靠，使用寿命更长. 热交换直管16安装在壳体17中并与头2连通，并且在热交换直管16和壳体17的内部之间均匀地布置有多个挡板. 挡板14交替地向上布置并且在壳体17的内部的上下端向下，挡板14均匀地布置在壳体17的内部的上下端，并且挡板14靠近壳体17的内壁. 设置有多个板孔13，当在挡板14之间通过S形空间时，挡板14上的板孔13可以使待冷却的液体顺利地通过挡板14，从而消除了挡板14. 液体换热死角现象增加了设备的冷却效果；挡板14之间的换热直管16上设有换热螺旋管8，换热螺旋管8代替换热管16. 换热面积增加了3倍，大大增加了散热量待冷却液体的作用；挡板14上连接有多个连杆12. 连杆12的一端固定在法兰3上，连杆12的另一端穿过固定柱15，固定柱15安装在壳体的内壁上. 壳体17中，壳体17中的热交换直管16设置在连杆12之间，从而增加了挡板14的稳定性；超声波发生器6固定安装在壳体17的下端，与超声波6连接的壳体A振动板9安装在主体17的顶部，并且磁体18位于冷却水入口管4上方. 固定安装在壳体17顶部的两侧；通过所设置的超声波发生器6和振动板9，液体通过. 当直管16进行热交换时，液体将干扰待冷却的液体并增加待冷却液体的混乱，从而提高冷却效果设备的;液体中的磁性物质可以被磁铁18吸引到外壳17的内部顶部，以便过滤冷却液中的液体，以防止杂质污染冷却液，从而提高冷却器的冷却质量.
