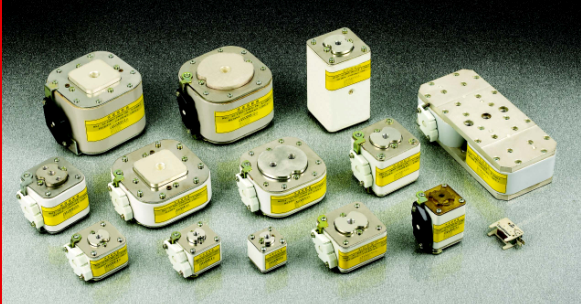

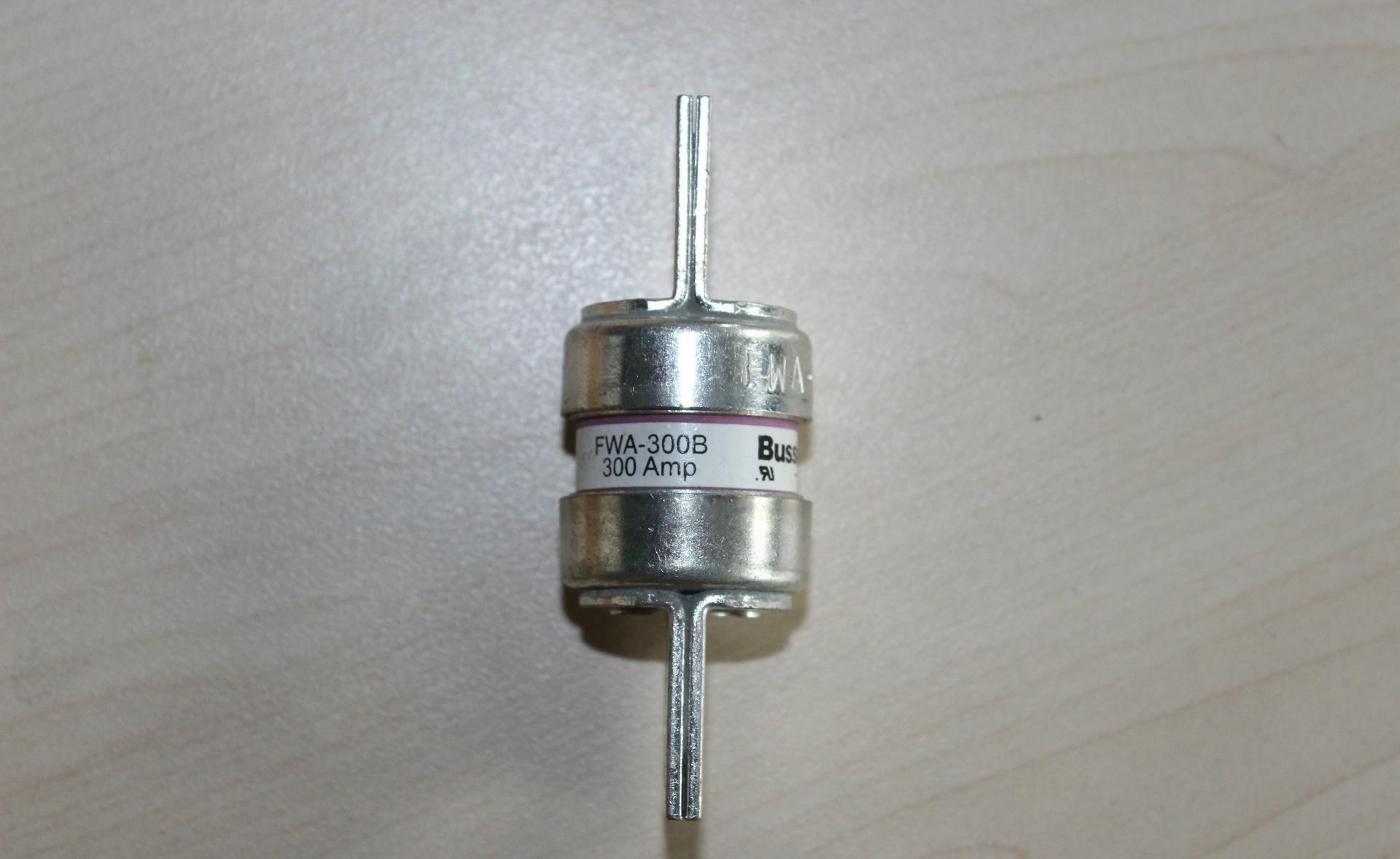

快速熔断器在大功率整流器中与整流管或晶闸管串联连接，作为对整流器件短路故障的保护元件。当整流器件发生反向击穿故障时，快速熔断器快速分断故障支路的短路电流，保护整流器免受故障短路电流的危害。

1 大功率整流器的特点

大功率整流器可以电解铝用整流器为代表，在我国随着单个电解槽产量的提高，电解铝的年产量已由100kt增加到140kt，于是槽电压已由800V提高到1200V，槽电流已由160kA增至280kA，相应的整流变压器容量已提高到75～100MVA。单台输出电流高达50～75kA的整流器，对整流管、快速熔断器也提出了更高的技术要求。

图1为年产140kt电解铝用直流系统图，它由四组整流机组并联组成，其中一组为备用。每组整流变压器容量2×54.99MVA，向二台1220V、37kA整流装置供电。整流器采用三相桥式同相逆并联电路，每桥臂由4只ZP-4800V/4500A整流管并联组成，下面讨论如何选用合适的快速熔断器进行保护。

图1 整流系统

2 快速熔断器的选用

2.1 熔断器的额定电压UNF

UNF值应稍大于熔断器熔断后两端出现的外加电压稳态最大有效值。对数台整流器并联运行的直流供电系统，当其中某一桥臂短路时，或逆变器中发生桥臂直通故障时，施加在熔断器二端的电压为交流电压UVO与部分直流电压Udo之和，可按下式计算[1]：

UNF>（三相桥式电路）

或UNF>（双反星形电路）

图1中整流变压器阀侧电压1050V，可选用1200V电压等级的快速熔断器。

2.2 熔断器的额定电流INF

INF的选用应以整流电路中实际流过熔断器的电流有效值IF为基础，并考虑环境温度（系数ka），冷却条件（系数kT），电流裕度（系数kI）等因素影响进行计算，而不是按与熔断器串联的半导体器件的通态电流平均值转化成有效值来计算。当流过熔断器的电流是脉冲波形时，应计算相应的有效值，而不是取其最大值。

INF≥IF·ka·kT·kI≥k·IF

式中：k值一般可取1.5～2。对自冷式熔断器，k取较大值，尤其对熔断器两端连接导线特别短的电路结构，需取最大值；对水冷式熔断器k取较小值。快速熔断器选用的额定电流过大，势必增加熔断器的I2tF值，对半导体器件的保护是有害的。

图1中每个整流桥臂有4个整流管并联工作，当均流系数按0?9考虑时，则流过熔断器中的最大电流的有效值为

IFmax=·Id/2(0.9×3×4)=2970A

由于大电流快速熔断器采用水冷式结构，因此它的额定电流可选用INF=1.5IFmax≈4500A。当桥臂中一个整流管损坏后，流过熔断器的电流增加到3960A，仍可保证整流器额定电流的输出。

2.3 I2t值的核算

当半导体器件与快速熔断器串联工作时，半导体器件允许通过的I2tD值应大于快速熔断器的I2tF值，不然熔断器熔断时，器件也被烧损。二者关系可按下式计算

I2tF≤0.9I2tD

整流管的I2tD值随电流的倍数平方值增加，见表1。快速熔断器快速熔断器的I2tF值则增加更快，见表2。从表1、表2中可以看出，200A整流管可配315A熔断器作保护，而2000A整流管只能配用2200A以下熔断器作保护了。

表1 ZP型整流管的I2tD值（平均值）

通态电流/A 200 400 600 800 1000 1600 2000

I2t/A2s 0.6×105 2.2×105 4.75×105 8.5×105 13.9×105 35.5×105 56.7×105
