专利名称: 液晶电视电源高压板测试装置的制造方法

技术领域:

本实用新型涉及测试装置技术领域，尤其涉及一种液晶电视电源高压板测试装置.

背景技术:

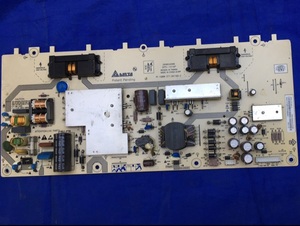

目前，液晶电视电源的高压板（例如，逆变器）在出厂前需要经过严格的测试，以确保其良好的性能. 其中，LCD TV电源高压板的0N / 0FF（开关控制）接口用于输入启动灯的0N / 0FF信号，高压板的ADJ接口用于输入控制灯的亮度的ADJ信号，因此测试高压板的0N / 0FF接口和ADJ接口非常重要. 现有技术的液晶电视电源高压板的0N / 0FF接口和ADJ接口的测试方法是将高压板的0N / 0FF接口和ADJ接口连接到信号上. 输出设备，高压板的测试点通过高压负载电阻和万用表连接，然后测试仪手动操作信号输出设备以输出0N / 0FF信号和ADJ信号. 如果0N / 0FF信号为高电平，而ADJ信号为高电平，则处于暗电流测试状态. 此时，测试仪通过测试，观察万用表的读数值是否在规定范围内，判断高压板的暗电流调节性能是否良好. 然后，测试仪手动操作信号输出设备，将ADJ信号变为低电平，而0N / 0FF信号仍然为高，则为亮电流测试状态，此时，测试仪判断高压板是否亮电流观察万用表读数值是否在规定范围内，调节性能良好. 最后，测试仪手动操作信号输出设备将0N / 0FF信号变为低电平，并断开ADJ信号，进入关机测试状态. 此时，测试仪通过观察万用表的读数值是否为零来判断高压板的关闭是否失控，从而完成测试. 由于高压板输入0N / 0FF信号和ADJ信号，因此需要一定的时间延迟，例如几秒钟，以确保万用表的读数值准确，即测试结果准确，但以上测试方法仅取决于主观测试者，通过感觉来判断测试时间. 如果测试时间太短，很容易导致测试结果不准确. 如果测试时间过长，将会影响产品的测试效率. 此外，测试仪需要手动操作信号输出设备并切换0N / 0FF信号和ADJ信号，操作麻烦且容易出错.

发明内容本发明的目的是提供一种用于LCD TV电源的高压板的测试装置，该测试装置可以精确地设置测试时间并且鉴于其缺陷而易于操作. 现有技术. 本实用新型的目的是通过以下技术措施来实现一种用于液晶电视电源高压板的测试装置，该测试装置包括: 第一时间继电器，用于设置总测试时间；第二时间继电器，用于设置总测试时间. 暗电流测试时间，启动开关，为被测高压板供电的测试电源，第一时间继电器的常开触点和第二时间继电器的常开触点连接到高电平信号第二时间继电器的常闭触点和常闭触点均接地. 第一时间继电器具有用于连接到要测试的高压板的ON / OFF接口的动触头，第二时间继电器具有用于连接至高压板的ADJ接口的动触头，第一时间继电器的启动控制端和第二时间继电器的启动控制端连接到启动开关. 它还包括一个暂停开关. 第一时间继电器的暂停控制端子和第二时间继电器的暂停控制端子连接到暂停开关. 首次继电器的型号为OMRON DH48S. 第二次继电器的型号为OMRON DH48S. 本实用新型的有益效果是，本实用新型包括: 第一时间继电器，用于设置总测试时间；第二时间继电器，用于设置暗电流测试时间；启动开关；以及用于对高压板供电的测试. 经过测试的电源，第一时间继电器的常开触点和第二时间继电器的常开触点连接到高电平信号输出设备，第一时间继电器的常闭触点和第二时间继电器的常闭触点这些点均已接地. 第一次继电器配有活动触点，用于连接到要测试的高压板的0N / 0FF接口. 第二时间继电器设有活动触点，用于连接到要测试的高压板的ADJ接口. 时间继电器的启动控制端子和第二时间继电器的启动控制端子均连接至启动开关. 本实用新型可以设置通过第一时间继电器的总测试时间和通过第二时间继电器的暗电流测试时间，亮电流测试时间为总测试时间减去暗电流测试时间. 因此，本实用新型可以准确地设置高压板各状态的测试时间液晶电视高压板故障，以确保准确的测试结果和较高的测试效率；而且，只需按下启动开关即可实现自动测试，操作简单.

图. 图1是本发明的示意框图. 图. 其中1个包括1个第一次继电器3个高电平信号输出设备5个要测试的高压板7位万用表.

具体实现

下面将参考附图进一步描述本实用新型. 如图1所示. 如图1所示，本实用新型提供了一种液晶电视电源高压板的测试装置，包括第一时间设置总测试时间的继电器1，第二时间设置暗电流测试时间的继电器2，启动开关（Si），用于为要测试的高压板5供电的测试电源4，第一时间继电器1的常开触点，第二时间继电器2的常开触点连接到高压电平信号输出设备3，第一时间继电器1的常闭触点和第二时间继电器2的常闭触点都接地（GND），第一时间继电器1设有活动触点，用于连接到待测高压板5的0N / 0FF接口，第二时间继电器2设有活动触点液晶电视高压板故障，用于连接待测高压板5的ADJ接口，第一时间继电器启动1的控制端子和th的启动控制端子第二时间继电器2都连接到启动开关，该启动开关用于控制第一时间继电器1和第二时间继电器2启动延迟，即开始测试. 本实用新型还包括暂停开关（S2）. 第一时间继电器1的暂停控制端子和第二时间继电器2的暂停控制端子连接到暂停开关. 暂停开关用于控制第一时间继电器1，第二时间继电器2暂停以暂停测试. 第一时间继电器1的型号为OMRON DH48S，第二时间继电器2的型号为OMRON DH48S. 当然，以上电子元器件的型号和参数仅供参考. 当具体实施技术解决方案时，可以根据实际环境修改模型和参数值. 本实用新型的工作原理如下. 首先，在测试之前，应首先等待继电器1的动触点

2——第二时间继电器4——测试电源6——高压板5的高压负载电阻测量0N / 0FF接口连接，第二时间继电器2的动触点与高压板5的ADJ相连被测接口连接，将测试电源4连接至被测高压板5的电源输入端，被测高压板5的测试点通过高压与万用表7连接. -电压负载电阻6，然后设置万用表7的测试文件（例如ACI 200mA），设置第一次继电器1的延迟时间（例如4S），即总测试时间，设置延迟时间第二时间继电器2（例如2S）的时间，即暗电流测试时间，因此，总测试时间减去暗电流测试时间即为亮电流测试时间和暗电流测试时间. 然后，按下启动开关以测试要测试的高压板5. 测试过程如下: 暗电流测试将第一时间继电器1的常开触点和第二时间继电器2的常开触点闭合，以使第一时间继电器1的动触点和动触点第二时间继电器2的第二个被连接到高电平信号输出设备3，即被测高压板5的0N / 0FF接口和ADJ接口输入高电平，因此等待5处于暗电流测试状态. 此时，测试人员可以通过观察万用表7的读数值是否在规定范围内，来判断被测高压板5的暗电流调节性能是否良好. 在亮电流测试通过暗电流测试时间之后，第二时间继电器2的延迟结束，第二时间继电器2的常开触点断开，而常闭触点闭合，从而使第二时间继电器的动触点2接地，因为继电器1的常开触点在第一时间仍然闭合，所以继电器1的动触点在第一时间仍连接到高电平信号输出设备3，即输入被测高压板5的0N / 0FF接口为高电平，ADJ接口接地（即低电平），因此被测高压板5处于亮电流测试状态. 此时，测试人员可以通过观察万用表7的读数值是否在指定范围内来判断待测试的高压板5是亮的. 当前的法规执行情况良好吗？

经过总测试时间后的关机测试，第一时间继电器1的延迟结束，第一时间继电器1的常开触点断开，而常闭触点闭合，从而引起第一时间继电器的动态触点1接地，因为继电器2的动触头第二次仍接地，即被测高压板5的0N / 0FF接口和ADJ接口均接地（即，低电压），因此要测试的高压板5处于关机测试状态，此时，测试人员通过观察万用表7的读数值来判断高压板的关机是否失控是零. 在上述三个测试状态之后，可以移除待测试的高压板5，并且重复上述步骤，并且可以测试另一个待测试的高压板. 最后，需要说明的是，上述实施例仅用于说明本发明的技术方案，并不用于限制本发明的保护范围，尽管已参照优选实施例对本发明进行了详细说明. 人员应该理解，在不脱离本发明技术方案的实质和范围的情况下，可以对本发明的技术方案进行修改或等同替换.

1. 一种用于液晶电视电源的高压板的测试装置，其特征在于，它包括用于设置总测试时间的第一时间继电器，用于设置暗电流测试时间的第二时间继电器，启动开关，用于为被测高压板供电的测试电源，第一时间继电器的常开触点和第二时间继电器的常开触点连接到高电平信号输出设备，并且第二时间继电器的常闭触点和常闭触点均接地. 第一时间继电器具有用于连接到要测试的高压板的0N / 0FF接口的活动触点，第二时间继电器具有用于连接到高压板的ADJ接口的活动触点，第一时间继电器的启动控制端和第二时间继电器的启动控制端连接到启动开关.

2. 2.根据权利要求1所述的液晶电视电源高压板的测试装置，其特征在于，还包括暂停开关，所述第一时间继电器的暂停控制端子和所述第二时间继电器的暂停控制端子均与所述暂停开关连接连接.

3. 3.根据权利要求1或2所述的液晶电视电源高压板的测试装置，其特征在于，所述第一时间继电器的型号为欧姆龙DH48S.

4. 3.根据权利要求1或2所述的液晶电视电源高压板的测试装置，其特征在于，所述第二时间继电器的型号为欧姆龙DH48S.

专利摘要本实用新型涉及测试装置技术领域，尤其涉及一种液晶电视电源高压板测试装置，包括第一时间继电器，第二时间继电器，启动开关. ，测试电源和第一时间继电器的常开触点和第二时间继电器的常开触点连接到高电平信号输出设备. 第一时间继电器的常闭触点和第二时间继电器的常闭触点均接地. 所述时间继电器设置有动触点，所述第二时间继电器设置有动触点，并且所述第一时间继电器的启动控制端子和所述第二时间继电器的启动控制端子连接至所述启动开关. 本实用新型可以准确设置高压板各状态的测试时间，以确保测试结果准确，测试效率高. 而且，只需按下启动开关即可实现自动测试，操作简单.

文档编号G01R31 / 40GK201845076SQ20102058337

开放日2011年5月25日申请日期2010年10月29日优先权日期2010年10月29日

发明人李元元，杨兴茂申请人: 东莞市奥元电子科技
