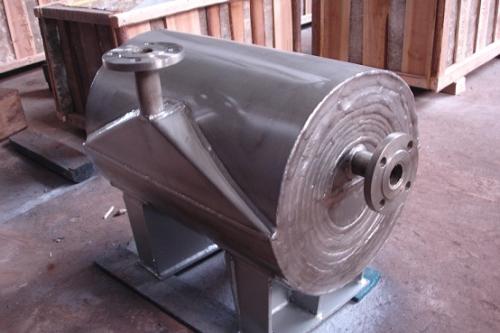

温州多通道螺旋板式换热器

基本特征

螺旋板式换热器具有体积小，设备紧凑，传热效率高，金属消耗低的优点. 适用于干燥的液-液，气-液，气-气对流换热，蒸汽冷凝和液体蒸发换热，化工，石油，医药，机械，电力，环保，节能和热转化行业.

螺旋板式换热器的特点是:

①良好的传热效率. 弯曲的螺旋通道和固定距离的立柱有助于增强流体的湍流状态. 通道中的流体阻力很小，可以增加设计流速并帮助增加热传递系数. 对于水到水的热交换，传热系数可以达到1.8-3.5千瓦每平方米每摄氏度[kW /（m（·℃）].

②具有自清洁功能. 当单个通道中的流体通过通道中的杂质沉积物时，流速会相对增加，并且杂质很容易被冲走.

③不可拆卸的结构具有良好的密封性能，适用于剧毒，易燃，易爆或贵重流体的热交换.

④相邻通道中的流体以纯逆流方式流动，可以获得相对大的对数平均温差，有利于小温差的传热，适合于低温热的回收. 能量.

⑤结构紧凑的装置单位体积内的传热面积可达150m.

⑥由于螺旋通道自身的弹性自由膨胀，温差应力较小. 不可拆卸螺旋板式换热器的结构比较简单，螺旋通道的两端都被焊接死了. 温州多通道螺旋板式换热器

1.该设备适用于: 液-液，气-气，气-液对流换热，可用于蒸汽冷凝和液体蒸发换热，化工，石油，医药，机械，电力，轻工和纺织工业所有部门都可以选择.

2.设备由两块钢板轧制而成，形成两个均匀的螺旋形通道. 两种类型的传热截止可用于完全逆流. 适用于温差小的传热，方便回收低温热源，准确控制出口温度.

3.外壳上的喷嘴为切向结构，局部阻力小，螺旋形通道的曲率均匀，装置中的流体逆流不大，总阻力小，因此可以提高设计流量螺旋板冷凝器进出口，传热能力高.

4.螺旋通道端面焊接密封，密封性能好，结构可靠.

5.大修不容易，尤其是当内部面板很难维修时. 一些工厂去除了设备两端的所有焊缝，将面板弄平，修理并焊接，然后滚动. 因为螺旋板式换热器的防腐非常重要. 温州多通道螺旋板式换热器螺旋板式换热器头盖总成的安装；

基本分类

螺旋板式热交换器分为可分离式螺旋板式热交换器和非分离式螺旋板式热交换器.

不可拆卸螺旋板式换热器的结构比较简单，螺旋通道的两端都被焊接死了.

可移动螺旋板式热交换器. 除了螺旋通道两端的密封结构外，其他与不可拆卸型完全相同. 为了达到机械清洁的目的，可拆卸螺旋通道的一端开口，并用平盖和垫圈密封，以防止流体泄漏到大气中或同一通道中的流体短路. 为了提高螺旋板的承压能力，在螺旋板之间用固定的距离支柱支撑螺旋板. 气缸上的流体入口和出口有两种类型的法向入口和切向入口. 中国通常使用切线接管. 它的流体阻力小，杂质容易被洗掉. 使用旋转支架更方便，它可以使热交换器直立或躺下.

经过热交换的A和B流体流过螺旋板的两侧，其中一种流体沿着螺旋通道从外部流出到中心，另一种流体沿着螺旋通道从中心流出到入口. 螺旋通道. 反了. 两种流体以纯逆流方式流动. 螺旋板式换热器的相对较大的结构尺寸是: 板宽为1800mm，外径为1700mm，传热面积为250平方米，板之间的距离为20mm. 允许相对较高的工作压力达到

2.5兆帕. 工作温度取决于所选的材料，其中大多数是碳钢，不锈钢，铝，铜和钛.

螺旋板式换热器的内部泄漏处理:

1. 挖孔: 确定内部泄漏点的位置后，从换热器外层对应泄漏点的位置开始切割孔，顺序是从外到内，再切割到内部泄漏点. 达到那个水平. 切孔应为椭圆形，并且外层的尺寸较大，并向内逐渐减小. 通常，板上每层孔的大小相差40mm. 如果泄漏点的位置较深，则应在外层切开较大的孔.

2. 清洁炉渣: 切割孔后，应仔细清洁残留在木板各层上的氧化物炉渣. 这就是在焊接时是否可以将焊接板和螺旋板的每一层紧固. 焊接的关键是用凿子和小的手动砂轮清理氧化铁渣，以修整模具. 请注意，清除后的炉渣应尽可能清除，并且不得掉入热交换器中.

3. 配有补水板: 为了确保维修质量，将不再使用从热交换器各层切下的板材. 热交换器的螺旋板的材料和厚度比在热交换器的每一层上切割的孔大15mm-20mm，并且它们也是椭圆形的，并且被制成与每个螺旋板的曲率一致. 热交换器层. 弧. 设计螺旋板式换热器有哪些要求？

焊接好内部泄漏点和补水板后，用压力水泵在通道上钻完最后一个孔，形成0.5？1.0MPa的压力，并保持一定的时间，应无泄压现象. 堵孔: 用于钻削直径相同的短圆钢段，堵孔和观察孔位置的焊接，然后在通道上进行水压试验，压力为0.51.0MPa，应没有泄漏. 应注意压力测试过程: 1）在热交换器上切孔之前，应先用蒸汽吹掉热交换器中残留的化学物质，以避免在气体切割过程中燃烧和安全问题. 2）维修热交换器之前，应先确认热交换器是否被严重腐蚀以及是否需要维修. 谈谈螺旋板式换热器的设计要求；重庆螺旋板式换热器结构

螺旋板式换热器的基本特性；温州多通道螺旋板式换热器

I型可拆卸螺旋板式换热器是由许多块标准耐磨不锈钢板和铜板制成的，将其压缩字形波纹状，然后真空钎焊. 相邻板的晶粒方向相反，并且波纹和脊相互交叉，形成大量的接触焊缝，这些焊缝是通过真空钎焊形成的，从而在热交换器中形成了复杂的流道单元，从而允许冷热流体流过.

螺旋板式换热器的主要优点是: 结构紧凑，传热效率高，工作压力高，材料优质，设计灵活，重量轻，模块化，系列化，免维护，低压性能优异，经济节能，冻结趋势低.

该产品具有传热效率高，污垢自洁能力强，节能效果好，体积小，价格便宜，使用可靠等优点. 用于制药，溶剂，化工，松香，染料，食品等行业的热能交换和废热回收. 温州多通道螺旋板式换热器
