如何设计房屋的配电箱以及如何选择空气开关？当前如何估算？

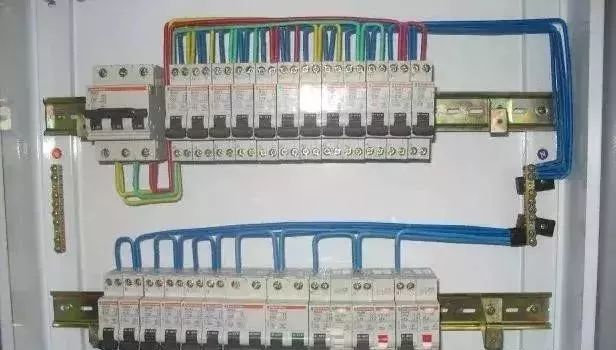

应从哪些方面考虑配电箱的电路设计？配电箱主要从安全和美观两个方面考虑. 安全包括选择适用于电器的断路器和连接线. 断路器的安装和漏电保护必须标准化. 配电箱的安装位置和高度也需要符合安全标准，并在此基础上确保美观. 那么，家庭配电箱应该如何设计？下面详细解释. 树视频教学视频教学鸟类设计电子教学课程

首先，分支电路

分开电路是选择MCB的基础-所有MCB必须根据它们所在的电路进行选择.

通常，配电箱中回路数的依据与房间数有关. 例如，三个房间，两个大厅，一个厨房和两个浴室，总共8个房间，我们需要8 + 1个空开关，1个照明电路和8个插座电路. 如果有一个较小的房间（例如小饭厅）连接到客厅，则可以在此时取消电路.

此外，应在基本电路的数量上增加一个单独的电路，以计算室内大功率设备的数量配电箱开关怎么看，每个大功率设备都使用一个单独的电路. 哪些是大功率电器？从其插头来看，任何需要使用16A三孔插座的东西都被认为是大功率电器.

普通家庭中唯一的大功率电器是空调和电热水器. 然后，我们将再添加5个大功率电路-总共1 + 8 + 5 = 14个电路，再加上一个主开关，总共15个Open. ​​

第二，选择功能

所有MCB具有两个功能-过载保护和短路保护. 这是一项基本功能，不需要我们选择.

选择功能实际上是选择附件-不同的断路器附件可以提供不同的保护功能. 家用附件只有两种: 泄漏保护附件和过压保护附件.

没有手柄的部分是漏电保护器的附件

漏电保护器附件的安装是常规的，只能安装在所有的插座电路上-在上面的15个开路中，需要在8个插座电路和5个大功率电路上使用13漏电保护器是必需的.

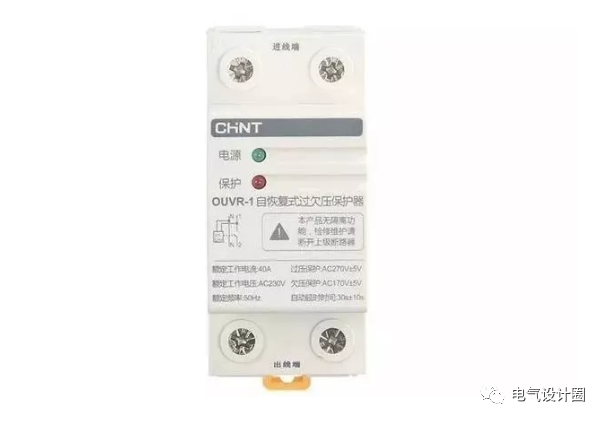

过压和欠压保护器是可选的. 当然，如果它们可以保护电器，那就更好了，尤其是当它们刚被交付到房屋并调试电路时. 它可以有效地保护电器免遭燃烧.

过压和欠压保护器只能安装在主开关上-有两种类型的过压和欠压保护器，一种是手动闭合，另一种是自复位. 建议后者用于家庭使用，使用时有很多方面. 更重要的是，要避免出门后停电后不能及时为房屋供电.

三个. 估计电流

估算电流是选择开路时的技术任务和关键步骤. 这里的电流是指每个回路中的总电流. 例如，在卧室插座电路中，必须计算要在所有插座上使用的电器的电流之和.

可以使用电功率公式进行估算: P = UI，电流=功率/电压（220）. 例如，功率为1000W的水壶，工作电流为1000/220 = 4.5A.

一般来说，房间内的普通插座电路不会超过20A，厨房可能会稍高一些，但通常不会超过25A. 具有独立插座电路的电器的最大电流将不超过25A.

提示: 只能估计该算法，并且不准确. 例如，某些带电动机的电器在启动时会产生大电流. 因此，根据计算结果，应适当选择较大的参数.

不能盲目选择MCB的大小. 它必须与电线的载流量和插座的额定电流相匹配，以避免电路过载但MCB不会跳闸的情况. 也不可能选择较小的值，否则线路将不会过载并且MCB已跳闸，这称为“误操作”. 树视频教学视频教学鸟类设计电子教学课程

四，分割的极数

在这里可以解释一下，为什么普通插座电路的总电流和独立插座电路的总电流都为25A，但是有必要为大功率电器制作一个独立电路吗？这是因为大功率设备的单个设备的工作电流很大. 是否启动对空气断路器的选择有很大的影响，这是大功率设备的优先处理.

除此之外，大功率电器还有另一种优惠待遇，即断路器的极数. 在家用电路中，只有2P断路器可以同时为中性线和火线提供保护，因此在这种单设备大电流电路中，需要2P断路器-当然，主开关也必须使用2P断路器.

除了这两个断路器外，还可以使用1P断路器或1P + N断路器. -1P断路器在使用时必须与零线一起使用，并且零线在断开时不能断开. 因此，更建议使用1P + N断路器.

五个选择器开关

确定电路数

首先，我们需要弄清楚家里的配电箱中需要多少个开关:

【1】. 首先计算房间数量并确定出口回路的数量: 例如，三居室，两居室，一间厨房，一间浴室的类型总共有7个房间，那么我们需要7个出口回路.

在此基础上，如果某个房间很小，我们可以将其合并到相邻的房间中. 例如，对于现在的单元，如果餐厅特别小，我们可以将餐厅合并到相邻的客厅中，合并后只需要6个插座电路即可.

注意: 无论浴室有多小，它都必须是独立的回路，并且不能与其他房间合并.

【2】. 每个功率超过3000W的电器都使用一个电路，每两​​个空调器都挂一个电路-它们统称为大功率插座电路.

三个房间和两个大厅需要3个空调机挂钩（2个回路），1个空调机壳（1个回路）和1个电热水器（1个回路）. 总共需要4个大功率电路.

【3】. 照明电路的数量通常以180平方米的建筑面积为界: 如果不超过180平方米配电箱开关怎么看，则使用1条电路;超过180㎡时，使用2回路；每隔180平方米添加一个电路.

【4】. 最后添加一个主开关！

通过这种方式，已经确定了配电箱中的开关数量. 继续以上述三居室和两厅公寓为例: 总共需要1个主开关+ 1个照明电路+ 4个大功率电路+ 6个插座电路= 12个开关.

确定开关极数

家用开关只有三种极点: 1P，1P + N和2P. 2P开关是最安全的，但是它太宽了，无法放入配电箱.

所以我们的原理是在大功率插座电路和主电路中仅使用2P开关，其余开关选择1P + N.

未选择1P开关，因为1P开关和1P + N开关的宽度相同，并且价格差别不大.

使用1P开关时，它需要单独配备零排，这很难构造. 而且，这样的零线不能被切断，有一定的危险.

确定开关功能

家用开关还具有三种功能: 无附件（仅短路保护和过载保护功能），泄漏保护附件（增加泄漏保护功能），过压和欠压脱扣附件（增加过压和欠压断电功能） ）.

建议主开关使用过压和欠压脱扣器-建议使用自复位过压和欠压脱扣器，断电后可以自动关闭. 为了避免用户出门时用户断电，恢复供电后不能关闭房屋.

所有插座电路，无论是普通插座电路还是大功率插座电路，都建议使用漏电保护器.

照明电路不需要附件-照明电路具有低电流和高照明度，即使泄漏电流不太有害. 除了当今令人担忧的LED灯质量外，在安装泄漏配件后很容易引起跳闸，并且没有解决方法.

最后应用的数据

家用开关具有一组固定参数. 该模型是DZ47或相应的修改模型. DZ47是国际通用的型号名称. 此外，各种制造商还开发了自己的模型. 只要可以取代DZ47.

额定电流: 写为“ Cxx”，这意味着当线路中的电流达到xxA时，断路器将跳闸.

主开关选择32A，40A，60A或63A（必须大于任何分支开关）；照明电路选择16A或20A；插座电路选择20A或25A；大功率插座选择25A或32A.

框架电流应与额定电流相同-模型后将框架电流写入并写为“ -xx”，这意味着当电流超过xxA时，断路器可能会烧坏.

漏电开关，工作电流值30mA，

写“ I△n 30mA”或“ I△n 0.03A”.

在0.1s的速度内，书写为“t≤0.1s”.

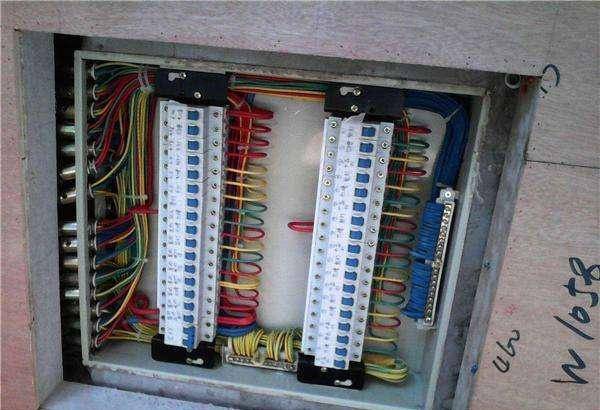

六. 配电箱接线要求

上端进入线，下端退出线. 主电路在左侧，控制电路在右侧，它是水平和垂直的.

有被覆线和隐藏线. 对于包皮电线，可以使用护套电线，也可以穿过管道和电缆槽. 大部分被覆电线是通过管道，隐藏在建筑物墙壁或装饰墙壁中，通常进出. 上下行.

在安装和安装配电柜之前，控制室的环境应合格，所有室内装饰施工均已完成，并且该室是干净安全的.

①配电柜运抵现场后，应进行开箱检查，以检查变形，掉漆，仪表组件是否齐全，零配件，手册等是否完好无损，并作开箱记录.

②根据施工图的布置，将开关柜按顺序放置在基础钢上. 在排成一排的机柜之后，首先找到机柜的两端，然后从机柜底部到顶部三分之二的位置拉细线，并以机柜表面为标准逐一对齐. 对准时，请使用0.5mm垫片进行调整，每个垫片最多不能超过三片.

③定位和对齐后，根据机柜固定螺丝孔的尺寸进行固定. 机柜和机柜，机柜和侧挡板通过镀锌螺钉连接. 高低压开关柜牢固地焊接到预留角钢上. 电缆夹层上方的裸露部分完全覆盖有花纹钢板，机柜的正面和背面完全覆盖了1200mm×10mm（宽×厚）绝缘层.

④开关柜两个相邻机柜的顶部水平偏差不大于2mm，所有机柜顶部的水平偏差不大于5mm，两个相邻机柜的侧面不平整不大于1mm，机柜所有表面的不平整度不大于5mm，机柜间接接缝不大于2mm.

⑤放置好设备后，再次拧紧并检查内部紧固件，尤其是在导体连接的末端. 机柜中的布线完成后，请使用吸尘器清除机柜中的杂物，保持设备的内部和外部清洁，并准确标记设备编号和电路编号.

安装配电柜后，请在机柜上方安装桥. 供应商根据尺寸保留配电柜的电缆开口. 敷设后，电缆关闭. 机柜中的桥架和接地母线已通过专用接地线可靠接地. 桥与配电箱（柜）之间的连接用橡胶板连接，以保护电线和电缆.

二次回路布线配电柜在出厂前应完成二次回路布线及相关的测试试验. 配电柜设备运抵现场后，必须在甲方现场工程师和监理人员的指导下及时组织检查. 有关技术文件必须齐全，配电柜要妥善包装，密封，组件完好，接线可靠.

在安装并固定配电柜后，应对配电柜的二次接线进行一次绝缘测试. 测试使用500V级绝缘测试仪，测试结果应大于1MΩ. 所有次级电路控制线或电缆均由多股软铜线制成. 端子规格合适. 热焊接后，请使用特殊的压接钳. 中性助焊剂应用于热焊接.

VII. 其他要求:

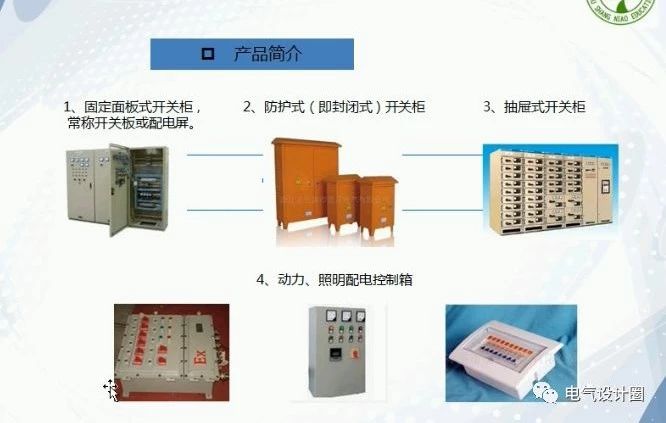

①抽屉式开关柜的安装应满足以下要求:

a. 抽屉灵活，推拉轻巧，不会卡住或碰撞；

b. 动触点和静触点的中心线一致，触点紧密接触；

c. 抽屉的机械互锁或电气互锁装置正确可靠地工作，确保隔离触点只能在断路器断开后才能断开；

d. 抽屉和柜子之间的地面接触紧密. 推入抽屉时，抽屉的接地触点先于主触点接触，拔出时相反.

②在检查配电柜二次回路的绝缘之前，请仔细检查设计图纸，并应事先拆卸配电柜中易损部件.

③在配电柜安装过程中，油漆层应完好无损，柜内照明要完整.

④变电站的所有设备外壳都必须良好接地.

尽管安装步骤看起来很麻烦，但每个步骤都是必不可少的. 只有一步一步地执行上述步骤，我们才能确保配电柜的安装完成.

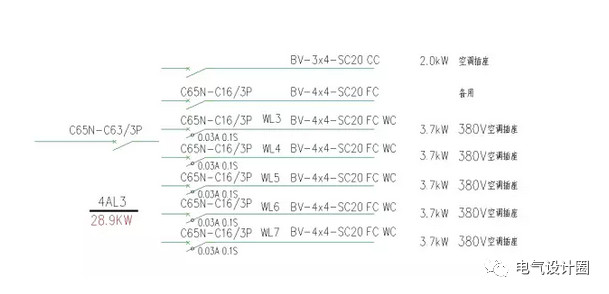

八，阅读配电箱系统图

各种符号注释

根据图纸“配电箱系统图”中的标签

NPX630 / 3P 400A: NPX630是断路器的型号，3P是三极，400A表示最大分断电流为400A.

NPX160 / 3P 160A WL1 YJV-4 * 70 + 1 * 35-SC80 FC 58.8W AP3配电箱:

NPX160是断路器的型号.

3P表示三极，额定频率为50Hz，额定绝缘电压为690V，跳闸电流为40-160A.

WL1: 指电路1. 后面有电路2等.

YJV: 铜芯XLPE电缆.

NHYJV: 耐火铜芯交联聚乙烯电缆.

4 * 70 + 1 * 35: 是指具有4个70mm2核心部分和35个核心部分的中性核心.

SC80: 是指直径为80的焊接钢管（俗称黑铁管）.

FC: 指隐藏在地下.

C65N-C10 / 1P WL1 BV-3 * 2.5-SC15 CC 0.78KW照明:

C65N是断路器型号.

C10 / 1P: 断路器的最大断开电流为10A，极数为一极.

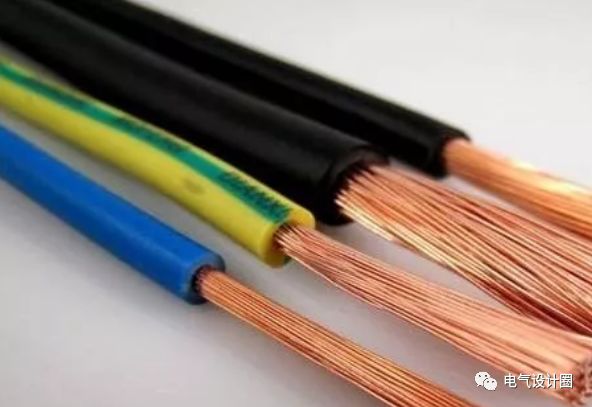

BV: 铜芯聚氯乙烯绝缘电缆.

3 * 2.5: 3根导线的横截面积为4mm2.

SC15: 佩戴直径15mm的钢管.

抄送: 躺在屋顶或屋顶上.

C65N-C16 / 3P WL5 BV-4 * 4-SC20 FC WC 3.7KW 380V空调插座:

在电路5中，断路器类型为C65N，最大断开电流为16A，使用4芯横截面为4mm2的铜芯聚氯乙烯绝缘电缆，磨损了直接的20mm钢管，并将其铺设在地面和墙上.

九，各种铺设方法

沿梁（屋顶）或沿梁（屋顶）铺设AB

光束中的BC铺设

沿列或跨列交流铺设

列中的CLC放置

WS沿墙铺设

WC-黑暗地躺在墙上

CE沿着天花板或屋顶铺设

暗藏在屋顶或屋顶中的CC

SCE悬挂在天花板上

地板或地面下的FC铺设

SC焊接钢管铺设

通过电线管进行MT铺设

PC铺设硬塑料管道铺设

FPC铺设阻燃半硬PVC管铺设

CT电缆桥架铺设

MR金属丝铺设

带电缆的M型铺设

KPC直通PVC塑料波纹电线管铺设

CP直通金属软管铺设

直接埋入

TC电缆沟槽铺设

CE混凝土管道铺设

出行方式:

MA磁脱机

TM-热磁脱扣

MIC电子跳闸

突破能力:

分断能力分为5个级别:

F: 36KA

N: 50KA

H: 70KA

S: 100KA
