一种光伏充电控制器的制造方法

本实用新型涉及清洁能源技术领域，尤其涉及一种光伏充电控制器.

背景技术:

在气候变化和能源短缺的背景下，太阳能光伏发电变得越来越受欢迎. 基于分布式发电的微电网系统是未来光伏发电的趋势. 在微电网系统中，由于光伏阵列的大输出功率和高输出电压，需要降压型充电器为电池充电. 但是，目前市场上通常使用两种类型. 一种是反激降压转换. 由于容纳功率低，通常用于消费类电子产品充电器. 第二个是降压充电电路. 大型，常见于大功率充电，例如光伏电站的充电器. 但是，降压电路具有开关装置的电流应力大的缺点. 随着输出功率的增加，可靠性降低. 另一方面，使用降压电路的充电控制器具有较大的输出电流纹波，从而降低了器件效率. 大电感滤波时，成本增加，动态特性也不佳，使用上有一定的局限性.

根据相关技术的问题，尚未提出有效的解决方案.

技术实现要素:

针对相关技术中的问题，本发明的目的是提出一种光伏充电控制器，以克服现有相关技术中的上述技术问题.

本实用新型的技术方案是这样实现的:

光伏充电控制器，包括壳体和设置在壳体底部的安装座，人机交互模块设置在壳体的顶部，负载接线端子分别设置在人机下方交互模块，电池端子和光伏阵列端子；

外壳上装有控制模块和DC / DC交流发电机. 控制模块的输出连接到串行端口输入端子，警报模块输入端子，温度传感器输入端子和DC / AC交流电流端子. DC / DC交流发电机的输入端，输出端连接到输入保护模块的输入端，输入保护模块的输出端连接到同步降压电源模块的输入端，输出同步降压电源模块的两端分别为: 控制模块的输入端与电池的输入端相连，电池的输出端与DC / AC交流发电机的输入端相连，控制模块为双向连接到人机交互模块.

此外，DC / DC交流发电机的输入端连接到光伏阵列的输出端，DC / AC交流发电机的输出端连接到负载的输入端.

此外，人机交互模块包括键盘和液晶显示屏，并且人机交互模块通过I / O接口连接到控制模块.

此外，控制模块是MPPT控制器或MXT8051控制器，并且在控制模块中提供了A / D转换接口.

此外，输入保护模块包括A1和A2，A1和A2分别连接到W1和W2，并且A1和A2也分别连接到R1和R2，R1和R2连接到G1和G2.

此外，同步降压电源模块包括Lf和V0，并且Lf和V0分别连接到D和Q.

本实用新型的有益效果: 通过同步BUCK电源模块和控制模块的集成组装，不仅电流应力小，提高了设备​​的可靠性，而且系统的调整精度也提高了. 改善. 此外，基于同步整流技术，能量转换效率和温度传感器有助于对设备温度进行实时监控，防止温度过高，延长了设备使用寿命，减少了整个充电控制器的体积，并降低成本.

图纸说明

为了更清楚地说明本发明的实施例或现有技术中的技术方案，下面将简要介绍实施例中所需要的附图. 显然，以下描述中的附图仅用于本发明的一些实施例，对于本领域普通技术人员来说，在无需付出创造性劳动的前提下，可以根据这些附图获得其他附图.

图. 图1是根据本发明实施例的光伏充电控制器的示意性；

图. 图2是根据本发明实施例的光伏充电控制器的功能框图；

图. 图3是根据本发明实施例的光伏充电控制器的组装；

图. 图4是根据本发明实施例的光伏充电控制器的输入保护模块的电路图；

图. 图5是根据本发明实施例的光伏充电控制器的同步降压功率模块的电路图；

图. 图6是根据本发明实施例的光伏充电控制器的电路图.

在图片中:

1. 住房; 2.安装底座； 3.人机交互模块； 4.负载端子； 5.电池端子； 6.光伏阵列端子； 7.控制模块； 8.串口； 9.报警模块； 10.温度传感器； 11. DC / AC交流转换器； 12. DC / DC AC转换器； 13.输入保护模块； 14.同步降压电源模块； 15.电池.

具体实现

将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚，完整地描述. 显然光伏充电控制器，所描述的实施例仅是本发明实施例的一部分，而不是全部示例. 基于本发明中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本发明保护的范围.

根据本发明的实施例，提供了一种光伏充电控制器.

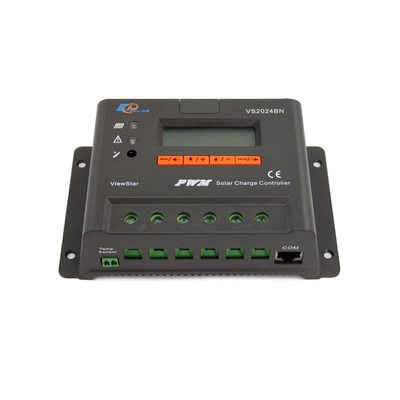

如图所示. 参照图1-6，根据本发明实施例的光伏充电控制器包括壳体1和设置在壳体1的基座上的安装基座2，在壳体1的顶部设置有人机交互模块3，其中分别有一个负载端子4，一个电池端子5和一个光伏阵列端子6；

壳体1设置有控制模块7和DC / DC AC转换器12，控制模块7的输出端连接至串行端口8的输入端口，警报模块9的输入端. 分别与温度传感器10的输入端和DC / AC交流发电机11的输入端，DC / DC交流发电机12的输出端连接到输入保护模块13的输入端以及输出端. 输入保护模块13的输入端连接到同步降压电源模块14的输入端，同步降压电源模块14的输出端分别连接到控制模块7的输入端和电池15的输入端，电池15的输出端连接至直流/交流发电机11的输入端，控制模块7双向连接至人机交互模块3.

借助上述技术方案，同步降压电源模块14和控制模块7的一体化组装，不仅减小了电流应力，提高了设备​​的可靠性，而且还提高了系统的调节精度. 另外，基于同步整流技术，其改进为提高能量转换效率，温度传感器10有利于设备温度的实时监控，防止温度过高，延长了设备的使用寿命，减小了整体尺寸. 充电控制器，并降低成本.

此外，在一个实施例中，DC / DC交流发电机12的输入端连接至光伏阵列的输出端，DC / AC交流发电机11的输出端连接至光伏阵列的输入端. 加载.

此外，在一个实施例中，人机交互模块3包括键盘和液晶显示器，并且人机交互模块3通过I / O接口连接到控制模块7.

此外，在一个实施例中，控制模块7是MPPT控制器或MXT8051控制器，并且控制模块7设有A / D转换接口.

此外，在一个实施例中，输入保护模块13包括A1和A2，A1和A2分别连接到W1和W2，并且A1和A2分别连接到R1和R2，R1和A2. R2分别连接到G1和G2.

此外，在一个实施例中，同步降压电源模块14包括Lf和V0光伏充电控制器，并且Lf和V0分别连接到D和Q.

综上所述，借助本发明的上述技术方案，同步降压电源模块14和控制模块7的一体化组装，不仅降低了电流应力，而且还提高了设备​​的可靠性. 提高了系统调整的准确性. 另外，基于同步整流技术，提高了能量转换效率，并且温度传感器10便于实时监测装置温度，防止温度过高，提高了装置的使用寿命，减小了整体尺寸. 充电控制器，并降低成本.

以上仅是本实用新型的优选实施例，并不用于限制本实用新型. 在本实用新型的精神和原则内所作的任何修改，等同替换，改进等，均应包含在本实用新型的保护范围之内.
