（SKU: RB-02S025A）大功率继电器模块

该继电器模块易于使用3线接口，并且5.08mm高压端子确保安全. 工作电压适用于3.3V和5V电源. 数字信号模块的板上标有大写字母D. 小板上有高质量的连接器，可以承受成千上万次的插入和拔出，以确保牢固和良好的接触. 浸金工艺不仅保证了模块的性能大功率继电器，而且还具有金色的光泽！当使用Arduino进行交互式项目时，通常无法通过Arduino的数字IO端口直接控制许多大电流或高压设备（例如电磁阀，电灯，电动机等）. 目前，您可以考虑使用中继解决方案. 模块化设计使其易于与Arduino扩展板连接. 继电器的输出状态由发光二极管表示，便于实际使用. 继电器模块采用高电流优质连接端子，提供1路输入和输出，可连接277V / 10A的交流设备或125V / 12A的直流设备，因此可用于控制照明，电机等设备.

工作电压: 3.3V / 5v尺寸: 48mm * 25mm * 18mm固定孔间距: 29.3mm * 18mm重量尺寸: 15g信号类型: 数字信号固定安装: 4 * M3固定孔输入，输出: 1个控制设备: 最大控制277V / 10A或125V 12A设备

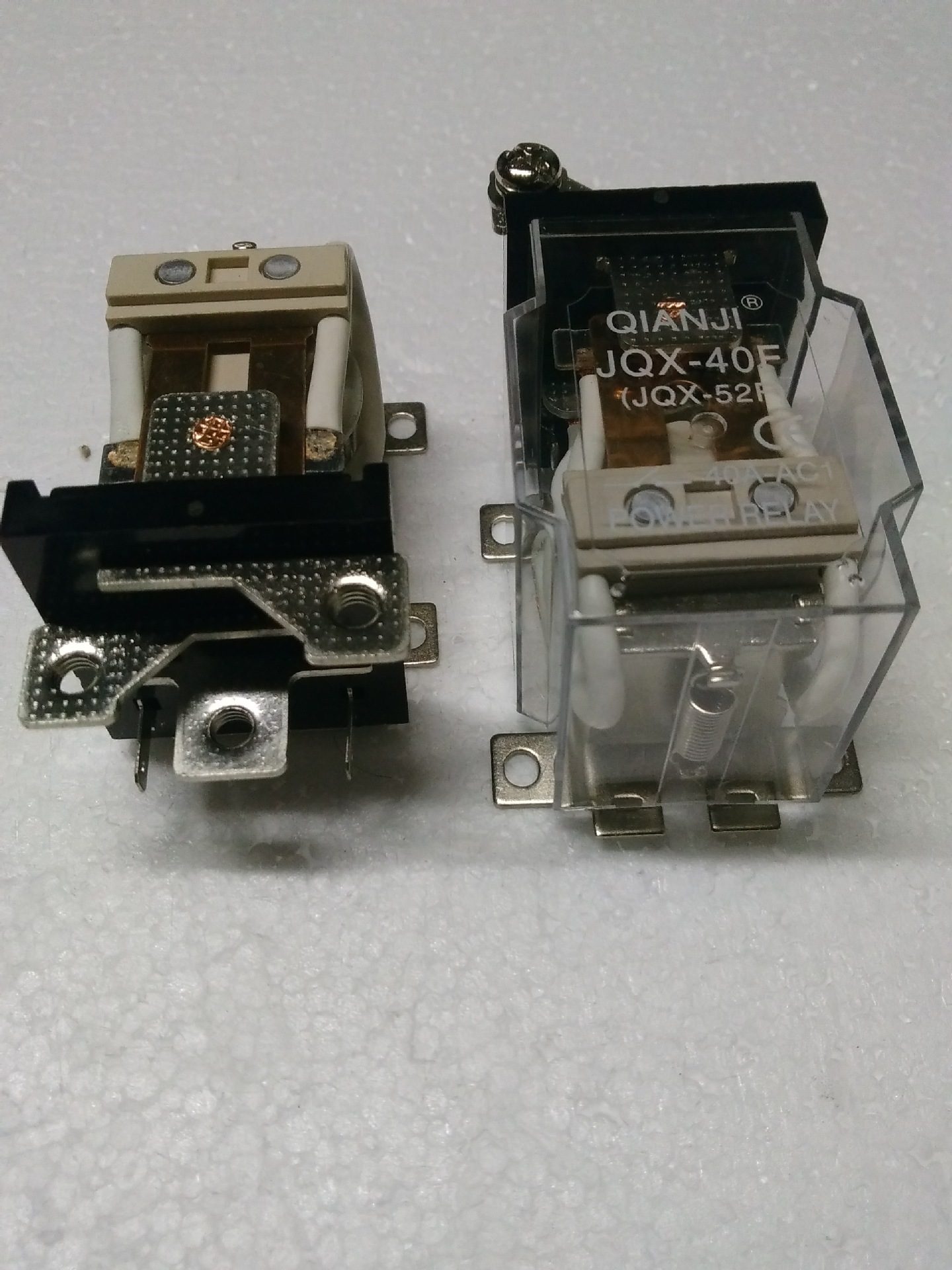

继电器是一种电子控制设备. 它具有一个控制系统（也称为输入回路）和一个受控系统（也称为输出回路）. 通常用于自动控制电路. 实际上，它使用的电流很小. “自动开关”控制较大的电流. 因此，它在电路中起着自动调整，安全保护和转换电路的作用. 电磁继电器通常由铁芯，线圈，电枢，接触簧片等组成. 只要圈的两端施加一定的电压，一定的电流就会流过线圈，从而产生电磁效应和电枢它将在电磁力吸引的作用下抵抗复位弹簧的拉力吸引铁芯，从而驱动电枢. 动触点和静触点（常开触点）相互吸引. 当线圈断电时，电磁吸力也将消失，电枢将在弹簧的反作用力作用下返回到原始位置，从而使活动触点吸引原始的静态触点（常闭触点）. 这拉入并释放，从而达到在电路中导通和关断的目的. 继电器的“常开，常闭”触点可以通过这种方式加以区分: 当继电器线圈不通电时关闭的静态触点称为“常开触点”；处于接通状态的静态触点称为“常闭触点”. 继电器工作时，电磁体通电，衔铁被吸住，工作电路闭合. 电磁体在断电时会失去磁性，弹簧会拉起电枢以切断工作电路. 因此，继电器是使用电磁体控制工作电路的通断的开关. 使用继电器控制电路的优点: 低压控制高压；遥控;自动控制.

继电器模块连接到三个引脚，即正电源Vcc大功率继电器，电源地GND和信号引脚S. 使用此模块时，可以直接将信号引脚连接到Arduino UNO控制器的数字引脚. ，例如数字引脚3通过Arduino提供高电平和低电平信号来控制继电器的打开和闭合，从而实现弱电设备对强电设备的控制功能. 使用Arduino UNO控制器或其他弱电流控制器引脚控制继电器模块时

S引脚连接到控制器的D3端口. + And-分别连接到电源的+ 5V和GND.

int ctl = 3;//定义引脚
void setup()
{
pinMode(ctl,OUTPUT);
}

void loop()
{
  digitalWrite(ctl,HIGH);
  delay(1000);
  digitalWrite(ctl,LOW);
  delay(1000);
}

下载程序后，您会听到继电器闭合和断开的声音，并且可以看到板上的LED闪烁.

大功率继电器模块

继电器扩展板

继电器3A / 250VAC 3A / 30VDC
