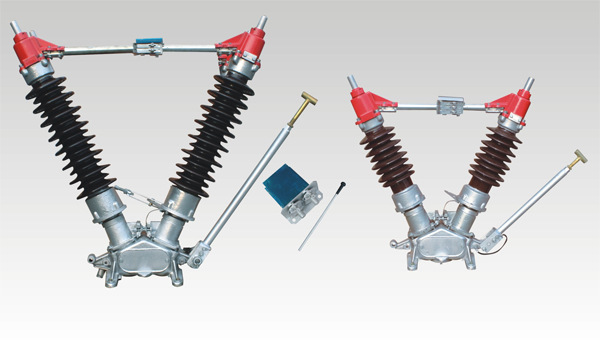

结构简介1）35kV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。2） 该隔离开关属双柱水平开启式隔离开关。高压隔离开关制成单极型式，当三极同步使用时，极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在 主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。产品特点1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2）触指采用度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。完善化隔离开关特点说明1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。a.采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；b.触指弹簧改为外置式，以避免弹簧分流；c.现场用户无需焊接，无需被辅助材料，只提供安装支架（订货时注明是否带支架及高度）3）转动部分配有自润滑套，无需润滑脂4）主接线端子为平板型。

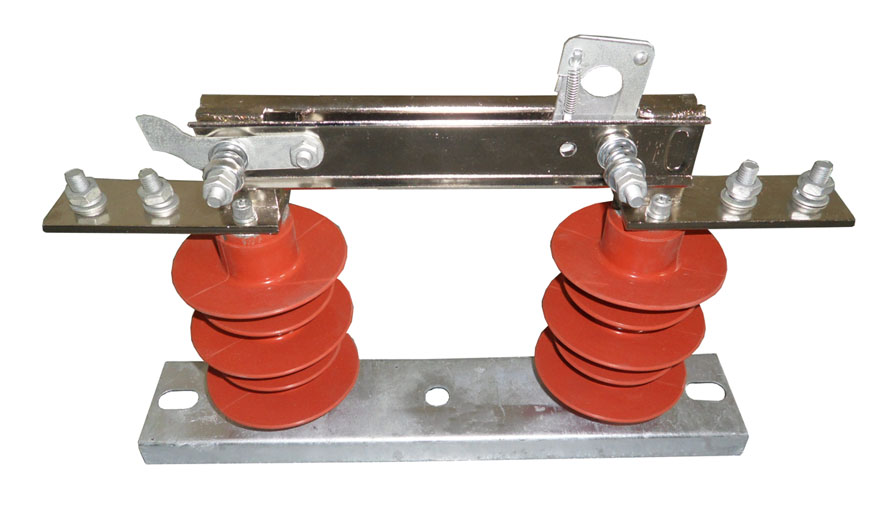

5）开关用支柱绝缘子强度密度大，稳定可靠，配方采用度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。高压隔离开关主要技术参数项目 单位 参数额定电压 kV 40.5 72.5 126额定绝缘水品 1min工频耐受电压 对地 kV 95 140 230断口 kV 115 160 245额定雷电冲击耐受电压（峰值） 对地 kV 185 325 550断口 kV 215 375 630额定频率 Hz 50额定电流 A 400 630 1000 1250 1600 2000 3150 4000额定短时耐受电流 kA 20 20 31.5 31.5 40 40 50 50额定峰值耐受电流 kA 40 50 80 80 100 100 125 125额定短路持续时间主刀/地刀 S 4/2额定端子机械负荷 水平纵向负荷 N 750 1000水平横向负荷 N 500 750垂直力 N 750 1000爬电距离 mm 1025-1250 1800-2250 3150-3900机械寿命 次 2000人力操动机构 不带接地 CS11(CS17)单接地 CS8-6D(CS17)双接地 主刀CS14G(CS17)；地刀CS11(CS17)控制回路电压 V AC220,DC110,DC220电动机操动机构 型号 CJ6电动机电压 V AC220,AC380,DC220控制回路电压 V AC220,AC380,DC220分合闸时间 s 6±1产品重量 不接地 kg 360 500 700单接地 kg 410 600 800双接地 kg 460 700 900序号 名称 单位 数量 备注1 GW4-126KV型隔离开关 极 3 2 35接头 只 1 3 1060圆锥销 只 8 4 连接管1/1/a水煤气管 根 1 5 CS14G型手动机构或CJ6电动机构 套 1 6 M20连接头（右旋） 套 2 7 接头 套 4 8 1220螺栓 只 8 9 连接管1/1/a水煤气管 根 2 10 连接管1水煤气管 根 2 11 M20连接头（左旋） 套 2 12 CS14G手动机构 套 1 13 连接管1水煤气管 根 1 14 35接头 只 1 15 地刀拐臂 只 1 GW4-126KV单接地型隔离开关三极联装图（右接地）GW4-12、17.5、24kV型户外高压隔离开关参数项目 单位 参数额定电压 kV 10 15 20最高工作电压 kV 12 17.5 24额定绝缘水平 1min工频耐受电压（有效值） 对地 28 40 50断口 kV 32 47 60额定雷击冲击耐受电压（峰值） 对地 kV 60 105 125断口 kV 70 120 145额定频率 50额定电流 kV 200 400 630 1250 1600 20002秒热稳定电流（有效值） Hz 6.3 12.5 20 31.5 31.5 40动稳定电流（峰值） A 16 31.5 50 80 90 100接线端额定纵向机构负荷 kA 245配用机构 kA CS11-1、CS11、CS8-6D手动机构或CJ6电动操动机构与隔离开关相装的接地开关额定参数 N 接地开关用于切断残余电流，对动、热稳定电流不作考核名称 单位 参数额定电压 KV 10最高电压 12额定电流 A 200 400 630 1250额定热稳定电流4s（有效值） KA 12.5 16 20 31.5额定动稳定电流(峰值) kA 31.5 40 50 801min工频耐受电压有效值 对地 kV 42断口 50雷电冲击耐受电压 （峰值） 对地 75断口 85接线端子额定拉力 N 50.0配用操作机构型号 接地 CS8-6D不接地 CS11

以上是GW4系列户外高压隔离开关的详细信息，由浙江乐清瑞驰电气科技自行提供，如果您对GW4系列户外高压隔离开关的信息有什么疑问，请与该公司进行进一步联系，获取GW4系列户外高压隔离开关的更多信息。
