启动继电器基础知识分析

启动继电器是使用单相异步电动机启动压缩机的特殊组件. 起动继电器是一个单独的组件，其功能是打开和关闭吸气线圈和保持线圈电路. 在诸如冰箱和空调的小型制冷设备中ptc启动继电器，制冷压缩机大多使用单相分相异步电动机. 启动继电器的功能是帮助电动机启动. 启动后，辅助绕组会自动断开，以免烧毁辅助绕组线圈.

起动继电器是单相分相感应电动机实现自动起动的控制元件. 当冰箱的压缩机启动时，电动机的运转绕组通电. 当启动结束并开始正常运行时，启动继电器将切断启动绕组的电源. 21世纪冰箱中常用的启动继电器包括整体式启动继电器，重量级启动继电器和VIE半导体启动继电器.

电流启动继电器

电流启动继电器的线圈与压缩机电动机的运行绕组串联连接. 当电动机启动并运行时，运行电流流经继电器的线圈，并且控制触点与启动绕组串联连接，以控制启动绕组的闭合和断开. 重锤，PTC和汞启动继电器均为电流类型.

（1）重锤启动继电器

锤启动继电器的物理外观如图2.79所示.

重锤起动器继电器主要由线圈，电枢，活动触点，静态触点和接线端子组成. 其结构和接线方法如图2-80所示.

继电器的控制触点常开. 当电源打开时，只有继电器线圈和运行的绕组有电流. 由于转子是静止的，因此启动电流非常大，继电器线圈吸引电枢向上运动，静触头闭合，启动绕组已连接，压缩机开始旋转. 随着速度的增加，电流减小，电枢因自重而下降，触点断开，启动动作完成.

（2）PTC启动继电器

PTC元件是正温度系数热敏电阻，它是掺有微量稀土元素并通过特殊工艺制成的钛酸钡型半导体. 在冷态的空调器中使用的PTC热敏元件的电阻值仅大于10欧姆，也就是说，在压缩机启动回路中它开始处于路径状态. 当压缩机启动时，电流非常大，因此PTC热敏元件的温度迅速上升到居里点（通常为100℃〜140℃），并且其电阻值急剧上升并显示为断开状态. PTC热敏电阻的这一特性使其广泛用作小型空调压缩机中的非接触式启动继电器.

在实际应用中，PTC启动继电器与启动电容器并联，然后与压缩机启动绕组串联. 连接电路如图2.82所示.

当压缩机刚刚连接到电源时，PTC启动继电器的电阻非常小，并且在电路中处于路径状态. 流经启动绕组的电流很大，这会导致压缩机产生较大的启动扭矩. 同时，由于PTC元件的电阻急剧增加，启动绕组断开，压缩机进入正常运行状态.

PTC启动继电器结构简单，无触点和活动部件，因此性能可靠. 由于PTC元件的热惯性，每次启动后需要4到5分钟，并且只有在元件冷却后才能重新启动.

（3）汞启动继电器

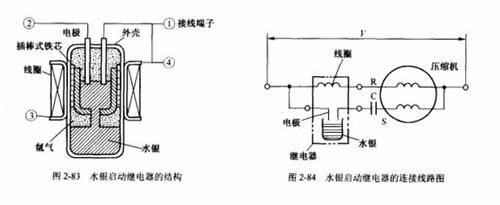

由于水银启动继电器的线圈与压缩机运行绕组串联连接，因此在启动和运行期间会流过电流，因此它也是电流启动继电器. 汞启动继电器的结构如图2-83所示. 它由一个线圈，一个柱塞铁芯，水银和两个电极组成.

电流线圈缠绕在起动缸周围，缸体内装有柱塞铁芯和汞，并充满了抗氧化的氩气. 起动器的电流线圈与压缩机的运行绕组串联连接. 在通电之前，由于其自​​身的重量，柱塞铁芯位于启动器的下部，并且汞不与两个电极接触，因此①和②端子不导电. 当压缩机连接到电源时，即当电流线圈③和④通电时，柱塞铁芯在电磁力的作用下与汞同时上升，从而使两个电极接触水银导电，然后打开绕组以接通电源并压缩机器启动.

同时，抬起的水银从柱塞芯底部的孔中流出，水银水平下降，两个电极再次断开，压缩机进入正常运行状态. 汞启动继电器的连接电路如图2.84所示.

电压启动继电器

电压启动继电器是家用空调中最常用的启动继电器，由线圈，铁芯，活动铁片，活动触点，固定触点和引线端子组成，如图2-85所示.

电压启动继电器的线圈与压缩机的启动绕组并联，常闭触点与启动电容器串联，如图2-86所示.

压缩机启动后ptc启动继电器，继电器线圈两端的电压随着压缩机电动机速度的增加而增加. 当电动机的速度达到额定速度的70％到80％时，线圈上的电压使其产生电磁力以吸引电枢，断开常闭触点，启动电容器无效；该点在弹簧的作用下自动关闭，以准备重启压缩机.

常见故障

当启动继电器发生故障时，压缩机将失灵，启动后启动电容器无法从电路中切断，或者在启动前断开常闭触点后压缩机无法启动. 当过载保护继电器发生故障时，由于继电器接线端松动，接触点磨损或焊接，污垢过多，不均匀，线圈短路或开路等原因，导致空调无法正常工作.

对于使用启动继电器的压缩机，当压缩机“嗡嗡作响”且无法启动时，请检查启动继电器的触点是否良好. 继电器的主要故障是复位弹簧的弹力减弱，并且在启动时触点闭合，很难跳开. 起动电流调节螺丝可以调节. 如果调节螺钉不易拧紧，请使用平口钳将弹簧向外拉，直到将其调节到正常水平为止.
