LCD面板结构分析

（2页）

让我们仔细看看其他四个主要结构组.

5. 薄膜晶体管（我们通常称为TFT）；

我们经常说TFT-LCD，它实际上是指这种薄膜晶体管. 其功能类似于开关. TFT可以控制IC控制电路上的信号电压，并将其发送到液晶分子以确定液晶分子. 偏转角是一个非常重要的组成部分.

6，液晶分子层；

这不需要太多解释. 它是改变光的偏振态的最重要元素. 排列和极化状态由电和弹力共同决定.

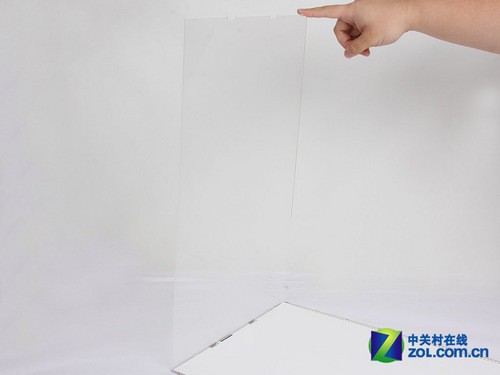

LCD面板

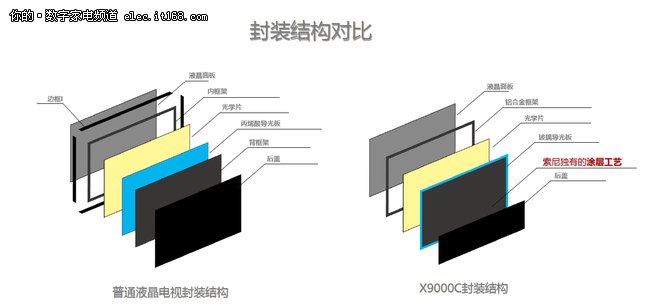

7液晶电视结构，彩色滤光片；

由液晶分子偏转的光只能显示不同的灰度级，但不能提供红色，绿色和蓝色（RGB）的三种原色. 彩色滤光片由三个RGB滤光片组成，可以通过混合三个滤进行调整. 各种颜色和亮度. LCD面板中的每个像素由红色液晶电视结构，绿色和蓝色的三个点组成，每种颜色的点具有不同的灰度变化.

LCD面板中的过滤器

8，框架胶；

我相信每个人都可以猜到这个组件的作用，它可以使LCD面板中的上下玻璃基板牢固地粘合在一起，并使整个内部系统与外部连接“隔离”，以防止灰尘进入进入并影响色彩效果.

当然，上述结构是市场上大多数LCD电视和监视器使用的面板结构. 某些特殊产品可能会使用不同的附件，但总体结构和工作原理不会有太大差异. 我们通常所说的“ LED背光”是指在背光的第一部分中进行的改进，用LED代替了CCFL冷阴极射线管，其他部分几乎没有变化（外部电源部分会是相应的小调整）. 另外，液晶显示器的色域大小也主要由液晶显示器的背光决定.
