单相电机正反转控制物理电路接线图，值得收藏

基本知识

我看到有人问有关单相电动机的一个基本问题. 为什么单相电机需要三个端子用于一火和一零电源？

单电容器单相电动机接线

单相电动机具有一个主绕组，一个辅助绕组以及连接到中性线的主绕组和辅助绕组的一个公共侧. 从图中可以看出，在将辅助绕组连接到启动电容器之后，将其连接到主绕组上. 在绕组端子之后连接火线.

单电容器单相电动机的反向连接

如上图所示连接，则为单相电动机的反向接线图.

如上所示，使用了双电容器. 在什么情况下会使用双电容器？单相电动机的起动转矩差，电动机功率越大，起动转矩越差，因此等于或小于550W的电动机功率应使用单个电容器来启动和运行. 大于或等于750W通常使用双电容器，其中一个较小，该电容器为运行电容器，较大的为辅助启动电容器，启动成功后断开启动电容器.

某种离心开关的外观

物理接线图

单相电动机单电容器控制正向和反向

在上图中，红线是活动线，绿线是零线. 带电的一根线进入脚踏开关后，有两根线从开关中出来，一根是常闭触点，连接到电容器，另一根是常开触点. 出来，连接到电容器，电容器的另一端连接到主绕组或辅助绕组，中性线连接到电动机的公共端子. 打开电源后，电动机开始旋转. 踩下踏板时220电机正反转接线实物，电机会反向旋转.

如上图所示，使用双电容器控制电路. 容量较大的电容器是启动电容器，容量较小的电容器是工作电容器. 使用的开关如下图所示.

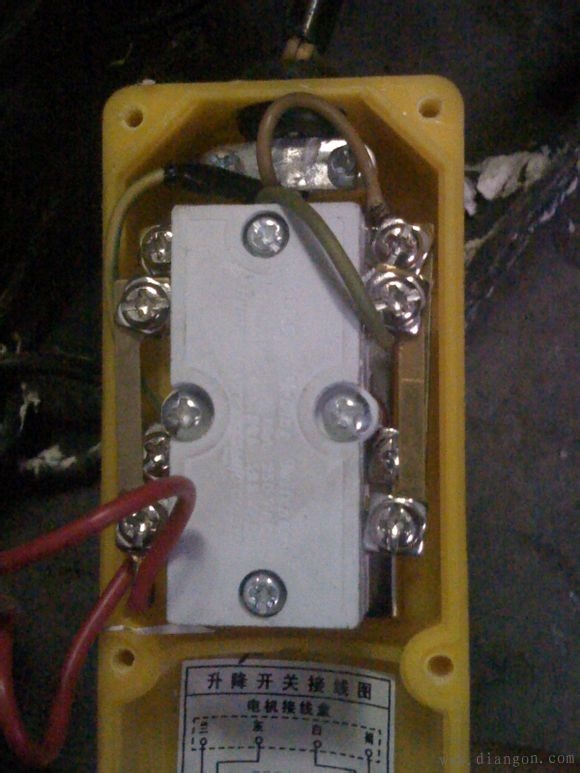

三相防水倒相开关

反向开关，也称为正向和反向开关，此开关可以直接打开和关闭单个异步电动机，以使其启动，运行，停止和反向运行，具有体积小，操作灵活，防尘和防水性能强的特点.

单相电动机双电容器正负旋转控制电路

与上一个控制图的不同之处在于，使用了另一种反向开关. 图的右上角是其接线图. 为了方便初学者，我们还将此开关使用的接线图放在此处. 如下图所示:

HY2-30反向开关接线图

反向开关的正反接线图

单相电动机正反转控制电路

上图通过外部线路改变电容器两端的接线，从而实现了单相电动机的正向和反向控制. 以下是电路图:

如果您觉得有用220电机正反转接线实物，欢迎转发.
