固态继电器也称为固态开关. 它是一种由固态电子元件组成的新型电子开关设备. 它集成了光电耦合，大功率双向晶闸管和触发电路. 采用电阻电容吸收电路代替传统的电磁继电器，实现单相或三相电动机的正反转控制或其他控制，无接触，无动作噪声，切换速度快，无火花干扰，可靠性高，根据负载电源的类型，固态继电器有交流和直流两种. 下面的仙极网编辑介绍了固态继电器电路的符号，特点，优缺点，结构和选择方法.

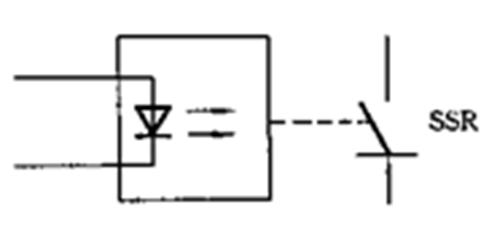

固态继电器电路的符号

固态继电器的工作原理

固态继电器是一种非接触式电子开关. 它具有四个端子，其中两个是输入控制端子，另外两个是输出控制端子. 当将控制信号施加到输入端子时，由于使用了光电耦合装置，因此可以控制输出端子电路中负载的接通和断开，从而实现输入和输出之间的完全电隔离，并且整个设备没有活动部件和触点，因此与电磁继电器相比，它具有更高的可靠性，更长的使用寿命，更快的开关速度，更易于使用以及兼容的逻辑电路. 电磁兼容性好，噪声低，工作频率高等一系列优点.

固态继电器的特征

固态继电器是具有隔离功能的非接触式电子开关. 切换过程中没有机械接触部件. 因此，除了具有与电磁继电器相同的功能外，固态继电器还与逻辑电路兼容，具有抗振动和机械冲击的功能，并已安装. 位置不受限制，具有良好的防潮，防霉和耐腐蚀性能，在防爆和防止臭氧污染方有出色的性能，低输入功率，高灵敏度，低控制功率，良好的电磁兼容性，低噪音和高工作频率.

1. SSR内部没有机械部件，并且该结构采用完全密封的灌注方法. 因此，SSR具有耐振动，耐腐蚀，寿命长和可靠性高的优点. 开关寿命高达1010万次；

2. 低噪声: AC SSR采用过零触发技术，有效降低了线路上的电压上升率dv / dt和电流上升率di / dt值，使SSR在长期运行时会干扰城市电力. 小；

3. 切换时间短，约为10ms，可用于频率较高的场合；

4. 输入电路与输出电路之间采用光电隔离，绝缘电压在2500V以上；

5. 输入功耗非常低，与TTL和COMS电路兼容；

6. 输出端有保护电路；

7. 强大的负载能力.

固态继电器的优缺点

一个，优点

1，寿命长，可靠性高: 固态继电器没有机械部件，并且固态设备完成了接触功能. 由于没有活动部件，因此它们可以在高冲击和振动的环境中工作. 组件的固有特性决定了固态继电器的长寿命和高可靠性；

2. 灵敏度高，控制功率低，电磁兼容性好: 固态继电器的输入电压范围宽，驱动功率低. 它与大多数逻辑集成电路兼容，而无需添加缓冲器或驱动器；

3. 快速过渡: 由于固态继电器使用固态设备，因此切换速度可以从几毫秒到几微秒；

4. 低电磁干扰: 固态继电器没有输入“线圈”，没有引弧和回弹，因此减少了电磁干扰. 大多数交流输出固态继电器都是零电压开关，在零电压下导通，在零电流下断开可减少电流波形的突然中断，从而减少开关瞬态效应.

第二，缺点

1. 导通后的管压降大，可控硅或三端双向可控硅开关管的正向压降可达到1〜2V，大功率晶体管的饱和压降也在1〜2V之间，一般功率场效应管的导通电阻还大于机械触点的接触电阻；

2. 半导体器件关闭后，仍然会有几微安至几毫安的泄漏电流，因此无法实现理想的电隔离；

3. 由于管的压降大固态继电器电气符号，传导后的功率消耗和热量也很大. 大功率固态继电器的体积要比同等容量的电磁继电器大得多，成本也更高；

4. 电子部件的温度特性和电子电路的抗干扰能力差，并且抗辐射性也差. 如果不采取有效措施，则工作可靠性低；

5. 固态继电器对过载具有更高的灵敏度，必须通过快速熔断器或RC阻尼电路进行保护. 固态继电器的负载显然与环境温度有关. 随着温度升高，负载能力将迅速降低. ;

6. 主要缺点是存在通态压降（需要采取相应的散热措施），断态泄漏电流，交流和直流不能通用固态继电器电气符号，触点组数少，过电流，过电压和电压上升费率，当前上升率等费率指标.

固态继电器的结构

固态继电器由三部分组成: 输入电路，隔离（耦合）和输出电路.

首先，输入电路

根据输入电压的不同类型，输入电路可分为直流输入电路，交流输入电路和交流/直流输入电路. 某些输入控制电路还兼容TTL / CMOS，正负逻辑控制和反相等功能. 可轻松连接TTL，MOS逻辑电路. 对于具有固定控制电压的控制信号，使用电阻输入电路. 保证控制电流大于5mA. 对于变化范围较大（例如3〜32V）的控制信号，使用恒流电路来确保电流在整个电压变化范围内都能可靠地以大于5mA的电流工作.

第二个隔离耦合

固态继电器输入输出电路的隔离和耦合方法包括光电耦合和变压器耦合: 光电耦合通常使用光电二极管-光电晶体管，光电二极管双向光控晶闸管，光伏电池，以实现控制端的隔离控制从负载侧高频变压器耦合是将输入的控制信号产生的自激高频信号耦合到次级，经过检测整流后，进行逻辑电路处理，形成驱动信号.

三，输出电路

SSR的电源开关直接连接到电源和负载端，以实现负载电源的通断切换. 主要使用的是大功率晶体管三极管（开关晶体管），单向晶闸管（晶闸管或SCR），双向晶闸管（Triac），功率场效应晶体管（MOSFET），绝缘栅双极晶体管（IGBT）固态继电器的输出电路可以也可分为直流输出电路，交流输出电路和交流/直流输出电路. 根据负载类型，可以分为直流固态继电器和交流固态继电器. 双极设备或功率场效应管可用于直流输出. 交流输出通常使用两个晶闸管或一个三端双向可控硅开关元件，而交流固态继电器根据其时序可分为单相交流固态继电器和三相交流固态继电器，交流固态继电器. 打开和关闭时，它们可以分为随机交流固态继电器和零交叉交流固态继电器.

固态继电器的选择方法

1. 当选择用于小电流规格印刷电路板的固态继电器时，由于引线端子由高导热性材料制成，因此焊接应在温度低于250℃，时间少于10S的条件下进行，例如考虑周围温度必要时可能会降低额定值. 一般情况下，负载电流控制在额定值的1/2以内；

2. 各种负载突波特性选择固态继电器SSR

受控负载在开启时会产生较大的浪涌电流. 由于散热太迟，很可能损坏SSR内部的SCR，因此用户在选择继电器时应分析受控负载的浪涌特性，然后再选择继电器，以便继电器可以承受在确保稳态工作的前提下产生浪涌电流；

3. 环境温度的影响

固态继电器的负载能力受环境温度及其自身温度升高的影响很大. 在安装和使用过程中，应确保其具有良好的散热条件. 额定工作电流大于10A的产品应配备散热器，大于100A的产品应配备散热器和风扇以实现强冷. 在安装过程中，请注意继电器底部与散热器之间的良好接触，并考虑使用适量的导热油脂以达到最佳的散热效果；

4. 过电流和过电压保护措施

使用继电器时，由于过电流和负载短路，SSR固态继电器的内部输出晶闸管将永久损坏. 可以考虑在控制回路中添加快速熔断器和空气开关以对其进行保护. 保护功能，内置压敏电阻吸收电路和RC缓冲器，可吸收浪涌电压并提高dv / dt容差）；它还可以在继电器的输出端并联RC吸收电路和压敏电阻（MOV），以实现输出保护. 选择原则是220V选择500V-600V压敏电阻，而380V选择800V-900V压敏电阻；

5. 继电器输入回路信号

当输入电压过高或超过其额定参数时，输入电流过大时，可以考虑在输入端串联分压电阻或在输入端并联并联分流电阻端口，以使输入信号不超过其额定参数值；

6. 在具体使用中，控制信号和负载功率要求应稳定，波动幅度应不大于10％，否则应采取稳压措施；

7. 在安装和使用过程中，请远离电磁干扰和射频干扰源，以防止继电器发生故障和失控；

8. 固态继电器断开，负载端有电压时，输出端会有一定的漏电流，使用或设计时应注意；

9. 当固态继电器无法更换时，应尽可能选择具有相同原始型号或技术参数的产品，以匹配原始应用电路并确保系统的可靠运行.

上面是仙极网的编辑，介绍了固态继电器电路的符号，特点，优缺点，结构和选择方法. 当固态继电器正常工作时，其内部芯片会有一定的功率损耗. 该功率损耗主要由固态继电器输出电压降和负载电流的乘积决定，并以热量的形式消耗，因此散热质量直接影响到固态继电器的可靠性. 热设计可以避免由于散热不良而造成的故障和损坏.
