欧姆龙继电器接线原理

欧姆龙继电器接线如下:

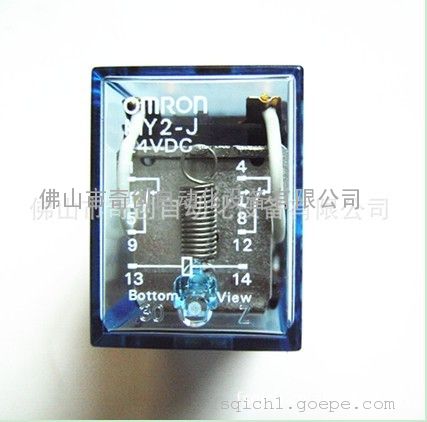

1. 欧姆龙继电器分为电磁线圈部分和基座部分. 接线已连接到基座.

2. 连接应基于电磁线圈的一部分. 工程图上的端口号应与底座的端子一一对应. 欧姆龙连接到6针欧姆龙继电器.

3. 欧姆龙继电器是智能的. 实际的连接方法必须基于您的特定要求. 换句话说，如果您想完成不同的功能，请给您不同的连接.

4. 欧姆龙继电器的基本原理是相同的: 当有电流流过控制端子时，一个输入端子，两个控制端子（电磁线圈）和一个输出端子. 电磁线圈产生的磁力会增加或拉出接触点. 然后，完成输出中间的电源开关. 因为为操作终端设备选择了底端压力，并且输出可以与高压相匹配，所以它也是完成高压底压力操纵的设备.

欧姆龙继电器由两部分组成: 电磁线圈和触点组. 因此，电路原理图中的OMRON继电器的符号图片也包含两部分: 矩形框表示电磁线圈，一组触点标记表示触点. 当具有很少点触点的电源电路非常简单时，通常在电磁线圈盒的侧面立即画出触摸组欧姆龙继电器接线，这称为集中表达式.

电气符号和触点:

欧姆龙继电器的电磁线圈由电源电路中的矩形方框标记表示. 如果欧姆龙继电器具有两个电磁线圈，请绘制两个平行的矩形框. 此外，欧姆龙继电器的字母符号“ J”应在方框内或方框旁标出. 有两种表达欧姆龙继电器触点的方法: 一种是立即画在矩形框架结构的侧面，这样更直观. 另一种是根据电源电路连接的需要将每个触点引入一个单独的控制电路. 通常，在同一OMRON继电器的触点和电磁线圈上标记相同的符号欧姆龙继电器接线，触点组的序列号表示为不同.

接触点方法: OMRON继电器接触点有三种基本方法: 欧姆龙OMRON继电器的功能.

1. 当动态闭合类型（打开和闭合）（H型）电磁线圈未连接到电源时，两个触点断开. 连接电源后，两个触点闭合. 用复合字符的拼音表示为前缀“ H”.

2. 当电动机关闭（常闭）（D型）电磁线圈未连接到电源时，两个触点闭合，并且在连接电源后两个触点断开. 用连字符的拼音字母作为前缀“ d”表示.

3. 转换类型（Z类型）这是手机联系人组的类型. 该触摸组是三个触摸点，即中间有一个移动触摸点，上下两侧有一个静态数据触摸点. 当电磁线圈未连接到电源时，活动触点和一个静态触点断开，另一个触点闭合. 电磁线圈接通电源后，移动触点，使原来的闭合和闭合状态切断，达到更换目的. 这样的一组手机联系人称为更改手机联系人. 使用拼音字母“ zhuan”作为前缀“ Z”.
