JP柜集成配电箱技术2

1. JP柜体应使用不锈钢哑光板（材料: 201）进行处理，不锈钢板的公称厚度不应小于1.5mm. 柜体采用对开门，共4门，采用不锈钢铰链，加强肋安装在大型柜体内. 2. JP机柜应分为干线交换室600a电流需多大铜排，计量室，配电室和无功补偿室，并且相对独立. 在测量室中，保留了自动电网所需的设备. 测量室关闭且未安装TA. TA空间被保留. 未安装电压表和电流表，并且未保留观察窗口. 3.进出线的布置: 一侧进出，而不是一侧. 4.在主线刀开关的输入侧安装了一个电涌保护器，在该电涌保护器的前面安装了一个空气开关，并在负载侧安装了一个氧化锌电涌放电器. 配电室在集成保护器的出口侧配备了一个接线盒. 5. JP机柜的相序从左到右分别是A，B，C，N，朝向机柜的前部. 6. JP柜的新型防雨锁具有防撬功能，并为测量室配备了单独的锁. 机柜中安装了维护照明灯，配电插座室的正门安装了行程开关，以控制照明灯的关闭. 7.机柜的通风设计: 上下通风，左右通风，旨在防止小动物进入. 进出电缆采用热缩套管工艺和PG系列电缆螺纹接头，由制造商根据变压器容量合理配置. 8.接地要求: 1）JP机柜的底部框架应配备可靠的接地端子，以适合指定的故障条件. 端子应使用紧固螺钉或螺栓连接到接地导体.

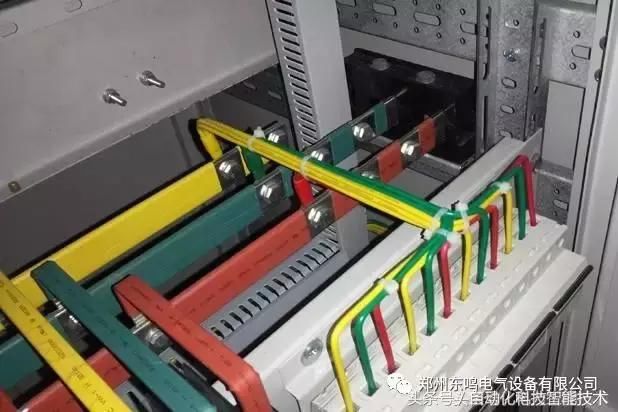

拧紧螺钉或螺栓的直径不应小于10mm. 接地点应标有清晰可见的接地符号； 2）接地导体应为铜导体，并且其接地端应通过铜端子连接至设备的接地系统； 3）主电路中的所有规定或需要触及的组件应可靠接地； 9. JP机柜的顶部配有水平眉毛，可以粘贴间隔名称. JP机柜主门的内部应使用铝合金板制成的清晰，清晰的主接线图. 10.铭牌要求1）铭牌应由铝合金或不锈钢制成，并应用中文蚀刻. 机柜的前后两侧应由铝合金警告标志制成，并应用铆钉固定. 2）铭牌应包括以下内容: a）制造商的名称或商标，制造年份，工厂编号； b）产品型号； c）给出以下数据: 额定电压，额定频率，无功补偿容量，额定容量，保护等级. 11.在JP机柜中限制和避免内部电弧故障的要求JP机柜中的刀开关应具有防电弧功能，并带有“请勿带负载拉动制动器”的警告标志. 12. JP机柜防护等级要求: 防护等级为IP33. 13.一次电路通过铜条连接. 所有铜排均使用T2铜排（R角）. 连接可靠并且接头已连接. 镀锡工艺用于使裸导体绝缘. 14.根据变压器总容量的20％配置无功补偿的总容量，采用分段补充+补偿的自动补偿方案，并采用复合开关来切换电容器.

该电容器是符合GB12747标准的干式自修复金属化膜并联电容器. 2.3.1稳态过电压: 器件的连续工作电压为1.05 UN，可以在相应的时间内满足表2中规定的稳态过电压. 2.3.2稳态过电流电容器过电流可以达到1.3IN. 2.3.3电容偏差电容器的电容偏差不超过: 0〜+ 5％；两端之间的电容的最大值与最小值之比: <1.06； 2.3.4电容器损耗角正切值（tanδ）电容器单元在工作中在高频交流额定电压下，20℃时损耗角正切值不超过0.05％. 2.3.5电容器之间介质所承受的工频交流电压≥2.15UN. 2.4复合开关采用HHFK型复合开关. 具体技术参数如下: 环境温度: -20℃〜＋ 70℃；相对湿度: 40℃时20％〜90％；电压: 380V / 220V三相四线AC 50Hz允许偏差: 三相电压的同步变化不超过±20％失真: 小于5％，波形为正弦波频率: 50Hz电流: 55A使用寿命: 100,000次相数: 三相，分相（A，B，C）控制容量: 三相总补偿≤30kvar，每相次补偿≤10kvar机器功耗: ≤1.5VA接触电压降: ≤ 100mV接触电压: ≥1600VAC响应时间: ≤1000ms每次打开和关闭间隔: ≥1秒连续打开间隔: ≥120秒安全保护: l电压故障的相故障保护l电源的相故障保护电压l自诊断故障保护l停电保护绝缘等级: 在正常大气条件下≥10MΩ起始电压: DC12V输入阻抗: ≥2kΩ导通电阻: ≤0.003Ω浪涌电流: 小于额定电流的两倍操作说明: “工作”是控制信号指示灯: 开关闭合后相应的指示灯点亮，断开时相应的指示灯熄灭.

“电源”是电源指示灯: 打开电源后，指示灯持续点亮，并且在发生故障时指示灯闪烁. 2.5微型断路器用于连接和断开电容器电路. 电流选择为电容器额定电流的1.5倍. 当电路短路时，可以迅速断开以起到保护作用. 2.6避雷器使用金属氧化物避雷器. 它用于设备的瞬时过电压（雷电过电压，工作过电压）保护. 具体技术要求如下: 型号: YH1.5W-0.28 / 1.3系统标称电压: 0.4kV2ms方波流量: 50A雷电冲击残余电压: ≯1.3kV2.7电涌保护器采用Asafe系列开关类型: 间隙型雷电保护器（单个模块）脉冲电流: 15KAIimp（10 / 350us）最大放电电流: 100kA 2.8塑料，节省能源减少消耗的作用.

控制器的主要参数如下: 额定电压: 0.4kV额定频率: 50Hz额定输入电压模拟量: 3×220VAC额定输入电流模拟量: 5AAC功耗: 5VA测量精度: 电压: 0.5电流: 0.5有效功率: 0.5无功功率: 0.5功率因数: 1.5灵敏度: <0.1A过压保护动作值: 在系统额定电压值的105％至120％之间可调可靠性: 平均故障间隔时间MTBF（下限））≥20000h显示功能: 实时显示检测点的电压，电流，有功功率，无功功率和功率因数. 控制功能: 它可以灵活地适应三相共补偿，单相子补偿或两者结合的补偿方法. 控制输出电路16通道保护功能: 欠压保护: 电网欠压时切断电容器，并锁定设备过压保护: 电网过压，所有电容器在60秒内切断. 失电保护: 开启，所有电容器均被切断. 缺相保护: 当系统异相时，所有电容器都会自动切断，并且输出电路会被阻塞. 2.10主线刀开关使用保护刀开​​关. 结构: 手柄开路绝缘电压: AC800V工作电压: A00V额定频率: 50Hz额定电流: 200A〜1000A（根据匹配的可变容量可选）分断容量: 50kA保护功能: 隔离保护2.11电流互感器电流互感器精度0.5，数量的绕组数为1，次级容量为5VA.

2.12集成保护器结构: 塑料外壳集成结构功能: 当接触电流达到50mA时，活体动物应起作用，并且其工作特性应无相死区；漏电流值可调，突然漏电或其他干扰小于400mA. 误操作的可能性很小. 额定电压: AC380V额定频率: 50Hz额定电流: 100A〜400A（根据匹配的可变容量选择）分断容量: 20kA剩余工作电流: 75mA〜800mA重合闸时间: 20s〜60s 2.13导体及其他2.13.1初级回路铜根据行或导体的允许载流量选择不小于通过电路的额定工作电流的1.5倍的行或导体的截面积. 次级电流回路线的截面积不小于2.5mm2，次级采样电压回路线的截面积不小于1.5mm2，截面积不小于1.5mm2. 其他次级控制回路线不少于1.5mm2（多股铜芯线）. 2.13.2 BVR多股铜芯线用于单个电容器与母线或小型空气开关之间，其长期允许电流不小于单个电容器额定电流的1.5倍. 电容器分支导体的载流量不得小于电容器额定工作电流的1.5倍. 2.13.3装置中的连接线应具有适合额定工作电压的绝缘，并采用冷压端的铜芯多股绝缘软线，并在测量室内安装计量接线盒DFY1.

2.13.4指示灯和电线的颜色设备中选择的指示灯的颜色符合GB2682的要求. 设备中所选导线和母线的颜色符合GB2681的要求. 2.13.5电气间隙和爬电距离设备中不同极性的裸露带电物体之间以及它们与外壳之间的电气间隙和爬电距离应不小于下表3规定的电气间隙和爬电距离. 表3额定绝缘电压U（V）U≤60 60

1.1农村JP机柜的技术参数35 35 35对应保护导体的最小截面积S 16 S / 2间隙mm 5 6 8 10爬电距离mm 5 10 14 20表1农村JP机柜的技术参数（3种方式））配电无功补偿箱尺寸总进线刀开关主母线TYM综合保护器补偿容量（kvar）容量分组（长×宽×高）mm，带可变电容规格型号数量（kVA）配电电路JP- 125 / 3-N80、100、125160、20 0 2503·400A30×3100A20Y5 +△5 +△10 Y5 +△5 +△10 +△20 Y10 +△5 +△15 +△20 Y10 +△10 +△ 20 +△251300×600×1200JP-200 / 3-N3·400A40×4200A40JP-250 / 3-N3·600A50×5250A501600×600×1200JP-315 / 3-N3153·1000A60×6400A65表2农村JP机柜技术参数表（2个通道）分配分配可变容量（kVA）分配电路总线路输入刀开关主母线TYM综合保护器无功补偿箱尺寸规格型号补偿容量（k var）电容组（长×宽×高）mm JP-125 / 2-N 80，100，125 2通道400A 30×3 200A 20 Y5 +△5 +△10 Y5 +△5 +△10 +△20 1300×600×1200 1600 JP- 315 / 2-N 250，315 2通道1000A 60×6400A 60 Y10 +△10 +△20 + △20×600×120 0 2通道600A 40×4 250A 40JP-200 / 2-N 160，2001.2城市电网JP机柜技术参数表3城市JP机柜技术参数表（3通道）配电变压器规格型号容量（ kVA）配电回路总进刀开关主母线TYM塑壳断路器配电无功补偿补偿容量（kva r）20 Y5 +△5 +△10 Y5 +△5400A 40×4 200A 40 +△10 +△2 0 Y10 +△5600A 50×5250A 50 +△15 +△2 0 Y10 +△10 1000A 60×6400A 65 +△20 +△2 5 1600 ×60 0×1200 1300×600×120 0电容器组盒尺寸（长×宽×高）mm JP-125 / 3-C80，100，3125160，20 0方式3方式400A30×3100AJP-200 / 3 CJP-250 / 3-C2503·JP-315 / 3-C3153·表4具有可变规格型号容量（kV A）的城市JP机柜技术参数表（2个通道）80600a电流需多大铜排，10 JP-125 / 2-C 0，125 JP-200 / 2-C 160、2 00 250、3 15配电线路主线刀开关主母线TYM塑壳断路器配电无功功率补偿补偿容量（kvar）电容分组盒尺寸（长×宽×高）mm Y5 +△5 +△10 Y5 +△5 +△10 +△20 Y10 +△10 1000A 60×6 400A 60 +△20 +△2 0 1600×6 00×120 0 1300×600×12 2路2路00 600A 40×4 250A 402·400A30×3200A20JP-315 / 2-.5机柜内部组件的尺寸（表中的规格及其他内容仅供参考）组件名称规格型号HD11-400A / 38B H D11-600A / 38B NM1L -100A NM1L-200A AM / 2 HI-JKWRF DZ47-20A / 1P DZ47-63A / 3P YH1.5W-0.28 / 1.3 HHFK-220V-55A HHFK-380V-55A BH0.66-400 / 5×40 BH0.66 -600/5×40尺寸（宽×厚×高）（mm）220×140×270300×110×340105×103×165109×142×257 70×70×100112× 106×112 18×78×80 54×78×80 60×60×60174×110×120174×110×120 80×60×40100×70×40备注塑料入口断路器电涌保护器的无功补偿控制器微型断路器避雷器复合开关电流互感器QLL1-100A集成保护器QLL1-200A QLL1-250A〜400A BHMJ0.25-5Y BHMJ0.25-10Y电容器BHMJ0.4-5-3 BHMJ0.4-10-3 BHMJ0.4 -15-3 BHMJ0.4-20-3配线架分配器光网络单元光线路终端光线路终端集中器DFY1-3×4 2: 16 51040NU 58000LT 55040LT126×128×227142142×142×242 206×195×360200 ×72×150200×72×180200×72×150 20 0×72×180210×130×200210×130×200200×35×700200×185×60260×135×55440×250×270440×360×45180×95×290总开关机房总开关房间总开关室房间总开关室计量房间保留智能电网组件的位置，具体尺寸如下:
