1. 卸下电池：有图为证（如下图）

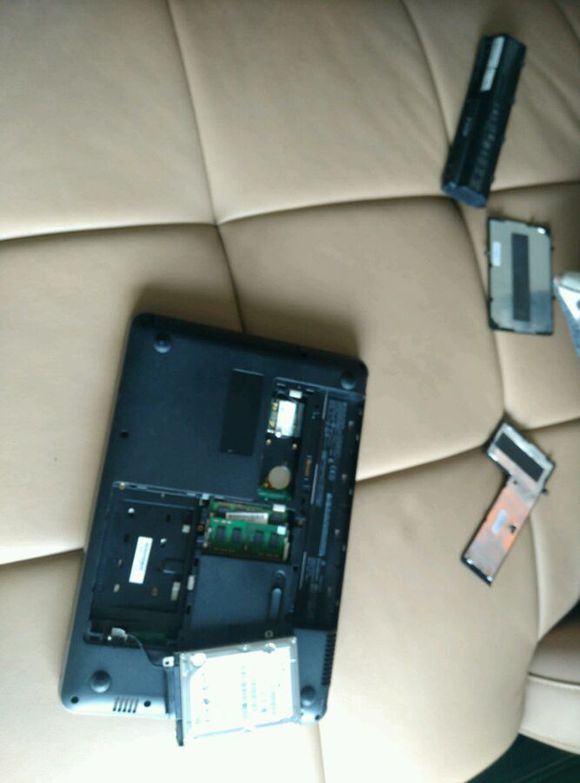

2.卸载硬盘、内存、RTC电池、WLAN、光驱拧开螺丝，揭开内存盖（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

[]

cq32拆机 惠普HP_CQ32_拆机_图文教程

取出内存条（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

取下

RTC电池（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

断开WLAN

电缆，拧开螺丝，取出WLAN模块（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

拧开硬盘盖螺丝，揭开硬盘盖（如下图）

断开硬盘电缆， 拧开固定硬盘螺丝，抓住聚酯薄膜标签往上方拉，提出硬盘。cq32拆机(）（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

拧开固定光驱螺丝，将光驱提出来（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

3.卸载顶盖

cq32拆机 惠普HP_CQ32_拆机_图文教程

拧开固定顶盖螺丝（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

[]

cq32拆机 惠普HP_CQ32_拆机_图文教程

揭开顶盖①（需慢慢翘），直到一定角度，抬起顶盖②

（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

断开ZIF连接器，取下顶盖（如下图）

4.卸载键盘

倒置顶盖，将键盘扣滑出（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

抬起键盘①，直到一定角度，滑动键盘② ，断开键盘连接，取下键盘（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

5.卸载USB板、扬声器、蓝牙模块、电源连接控制器、硬盘驱动连接器、电源开关板

卸载USB板（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

（］

cq32拆机 惠普HP_CQ32_拆机_图文教程

卸载扬声器及电缆（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

卸载蓝牙模块（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

卸载电源控制连接器（如下图）

卸载硬盘连接器（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

卸载电源开关板（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

6.卸载显示器

断开显示器与主板连接，拧开固定显示器螺丝，断开缆，抬起并取下显示器（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

7.卸载主板

cq32拆机 惠普HP_CQ32_拆机_图文教程

拧开固定主板螺丝，松开固定在风扇上的螺丝，抬起主板右侧至一定角度，取出主板（如下图）

8.卸载风扇/散热片装置

cq32拆机 惠普HP_CQ32_拆机_图文教程

断开风扇电缆（如下图）

松开固定风扇/散热片装置到系统板螺丝，取下风扇/散热片装置（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

(]

cq32拆机 惠普HP_CQ32_拆机_图文教程

显卡与散热器图示：

9.卸下处理器：

使用平头螺丝刀把处理器锁定螺钉，按逆时针拧直到听到咔嗒声，取出处理器（如下图）

cq32拆机 惠普HP_CQ32_拆机_图文教程

基本的固件就拆卸完成了，组装按反向操作。［)。。。cq32拆机
