地源热泵系统的工作原理.ppt

地源热泵系统的工作原理地源热泵系统的工作原理山东鲁特空调系统原理••相关制造商的热泵产品的状况相关公司••公司产品的优势公司产品的优势地源热泵系统的工作原理1.地源热泵系统的工作原理1.地源热泵系统的概念我们首先了解有关“热泵”的信息. 热泵（制冷机）: 通过作业使工作从低温介质流向高温介质的装置. 热泵使用的低温热源通常是环境（大气，地表水和地面）或各种废热，热泵使用的低温热源通常是环境（大气，地表水和地热）. 地热或各种废热，这些废热由热泵从这些热源吸收. 热量是可再生能源. 热泵是一种可持续发展技术，它利用可再生能源并保护环境. 将地球（土壤，地层，地下水）用作热源的热泵可以称为地源热泵. 2.地源热泵系统的分类用于建筑物空调（包括供暖和制冷）的热泵系统有很多类型，而使用周围环境作为空调冷热源的热泵系统. 就其性质而言，根据中外文献可将其分为两类: 空气源热泵（ASHP）和地源热泵（GSHP）.

地热泵系统通常也称为: 地热泵系统，地能系统，地源系统等. 后来，美国供热，制冷和空调工程师协会（ASHRAE）统一了地面的标准术语源热泵系统（地热泵系统）. 地源热泵可进一步分为地表水热泵，地下水热泵和地面耦合热泵. 地源热泵可进一步分为地表水热泵，地下水热泵和地面耦合热泵. 考虑到人们在实际应用中的通话习惯，并且为了易于理解，“地源热泵系统工程技术”中包括了地面耦合的热泵系统或中国某些人先前已知的“土壤源”地面. 规范”（GB50366-2005）. 源热泵系统定义为地下管道的地面源热泵系统. ••地源热泵系统的工作原理3.地源热泵系统的工作原理3.地源热泵系统的工作原理地源热泵空调系统通常包括三个必要的回路: 室外回路，制冷剂回路，室内回路. （1）室外回路: 一种方式是由高强度塑料管组成的地下循环的封闭回路，其循环介质为水或防冻液. 一种方式是利用地下水抽排换热后的回灌井系统. 水井系统. （2）制冷剂回路: 是热泵单元内部的制冷剂循环. 在制热运行期间: 压缩机连续从蒸发器中抽出制冷剂蒸汽，在压缩机压缩后，制冷剂从低温低压蒸汽变为高温高压蒸汽.

＆lt; p＆gt;高温高压的制冷剂蒸气在冷凝器中冷凝，并且释放大量的热量以被热介质水吸收，从而达到加热的目的. 由冷凝器冷凝的高压液态制冷剂通过热力膨胀阀进行节流和减压，然后转化为低压制冷剂液态. 低压制冷剂在蒸发器中蒸发并从地下水吸收大量热量，从而降低了地下水的温度. 低压制冷剂蒸气被压缩机抽出，从而形成加热循环. 在制冷过程中: 压缩机连续从蒸发器中吸入制冷剂蒸汽，在压缩机压缩后，制冷剂从低温低压蒸汽变为高温高压蒸汽. 高温高压的制冷剂蒸气在冷凝器中冷凝，并且释放大量的热量以被地下水吸收. 由冷凝器冷凝的高压液态制冷剂通过热力膨胀阀进行节流和减压，然后转化为低压制冷剂液态. 低压制冷剂在蒸发器中蒸发并从制冷剂水中吸收大量热量，从而降低了制冷剂水的温度并达到了冷却的目的. 低压制冷剂蒸气被压缩机抽出，从而形成制冷循环. （3）室内回路: 它在建筑物和热泵单元之间传递热或冷. 地热泵系统的工作原理: 在冬季供热作业中，热泵单元通过室外回路进行热交换，在地下供热作业中从地下土壤（地层）吸收地下水中的热量. 冬天，夏天凉爽. 在运行过程中，它会向地下土壤（地层）和地下水释放热量. 同时，热泵单元的制冷剂回路本身进行操作，以从室外回路侧向室内回路侧交换热或制冷量，并且室内回路进一步将热或制冷量传递到空调终端. 系统中的系统.

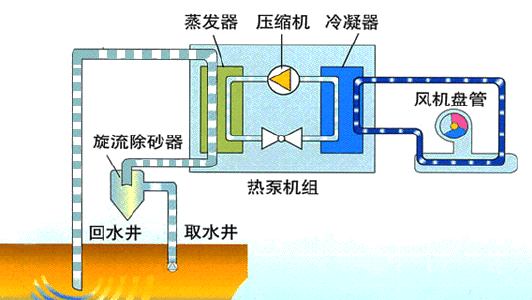

夏季地下水吸收热量吸收的地下水热泵系统流程图: 请参阅下一页单井抽水系统热泵抽水井抽水面地表河流多井抽水系统潜水泵补给水井垂直埋管系统（BHE）热量水箱地下水深度不超过400米，垂直孔热交换器，热泵，低温地暖，在建筑物基础下安装垂直地下管道系统，垂直地下管道安装，水平地下管道系统，水平地下管道系统相关产品的状况相关制造商的热泵产品的状况目前，热泵冷热水机组的市场空前繁荣. 产品规格齐全. 据不完全统计，中国销售的热泵机组品牌有40多个，其中国内机组约占25％，其余为合资产品，台资产品和产品. 地面/水源热泵的主要竞争品牌是华南地区: 麦奎尔（深圳），美的，中宇，精英（东莞，深圳），万宝（广州），Metavit，华凌，大金，金星. 华东地区: 美伊（上海），特灵（江苏），天嘉（南京），汇中（江苏），劳特斯，鲁特（山东），克林（山东），宏利（山东），富尔达，济高，海尔（青岛），兰德（烟台），贝利特（德克萨斯州），WFI. 西南: 希望深蓝（四川）. 华北地区: 清华同方，盛欢（北京），金万忠（北京），银燕和风（北京），天嘉（天津）.

地面/水源热泵制造商有70. 0％分布在山东，广东和北京，占据了地面/水源热泵的大部分市场. 在过去的两年中，随着中国政府高度重视可持续发展，可再生能源，政策，舆论，财政指导和支持，石油和天然气资源价格不断上涨，用于暖通空调的热泵技术的前景十分广阔. 迅速乐观地认为，大量制造商已经增加了对热泵机组项目研发的投资. 由于技术标准的不一致，各家厂商生产的热泵机组各有特点，优缺点. 我公司热泵产品的优点（1）高效，节能，经济的控制系统采用全自动微电脑控制装置，可根据实际室内负荷自动调节压缩机的启停. 大大节省了用户未来的运营成本. 简而言之，一份电力可以产生3.5份以上的热量或4份以上的冷能. 冷能和热直接来自储存在地下的能量，然后将其返回地下. 能源利用效率是电加热器的3-4倍以上，比一般中央空调的能源利用效率高30％-80％. 中央空调节能翻倍（2）绿色环保琵琶地源热泵是绿色环保中央空调. 空调系统的驱动能量使用电能，可以节省加热过程中的锅炉，不燃烧燃料，避免烟气污染大气；冷却时可以省去冷却塔，避免冷却塔的噪音和水的流失. 低噪音，没有热空气排放到外部，不会引起“热岛效应”. 循环流体在地下系统中以密闭方式流动，不含有害物质，也没有任何污染.

当系统运行时，它不会向周围环境释放有害气体，例如COx，SOx，NOx，这是真正的环保型空调. •••（3）一机多用的琵琶型地源热泵系统可用于冬季供暖和夏季制冷，还可以提供生活热水. 一台机器是的. 一个系统可以代替原来的锅炉和空调两个系统. 特别是对于同时具有供暖和制冷要求的建筑物地热泵工作原理，地源热泵具有明显的优势. 不仅节省大量能源，而且减少了设备的初期投资. •（4）由于一年四季土壤温度相对稳定，其波动幅度远小于气温波动，再加上山东鲁特地源热泵技术，主机结构复杂，控制和保护方法完善，空调系统运行更多可靠性和稳定性可确​​保整个系统在各种运行条件下都是高效而经济的. 该空调系统更可靠，更稳定，并确保在各种运行条件下整个系统的效率和经济性. 安全可靠的运行•（5）它既不消耗也不污染水资源，其使用过程仅是热量或从水/地面源释放的热量. 消除了锅炉房和配套的煤场，煤渣，冷却塔及其他室外设备. 结构紧凑，体积小，空间小，不需要大量的资金投入. 节水，节约土地，节约资源•（6）机组采用模块化设计，在任何负载下都能保持最高的输出效率.

每个模块都可以分为两个或更多个完全独立的热泵系统，一方面可以使空调系统更紧凑并节省空间，并且易于安装，调整和维护，尤其是当设备为大修和维护时间地热泵工作原理，不会影响设备的整体使用效果；另一方面，它可以使系统更加节能，特别是在气候变化较大且负载条件随负载不同而变化的情况下，该单元可以单独运行，也可以组合多个单元. 根据运行负载的大小自动确定要开启的压缩机数量，从而有效减少对电网的影响，最大程度地节省电能，并延长设备的使用寿命. （7）方便的控制所有空调系统均具有微计算机，可对主机和循环泵进行精确控制. 所有空调系统均具有微电脑精确控制. 主机和辅助设备（例如循环泵和潜水泵）都联网并链接起来运行，以真正实现机电一体化控制. 目的是根据制冷和制热负荷适当确定要运行的单元数，以便系统自动控制高效节能运行. 节约生活热水的方法是根据生活用水压力确定水泵的运行状态. 模块化设计•••诸如潜水泵之类的辅助设备都是真实的•用户可以独立充电，独立调节水温和室温，调节起止时间或. 而且，操作简单方便，不需要人员进行维护，只需按操作面板上的“运行，停止”按钮即可. （8）机组可靠性高，使用寿命长，采用名牌优质零配件，并精心组装. 它具有高可靠性和低维护率. 与传统空调相比，冷却介质的工作压力降低了1/3，工作质量不容易. 泄漏会降低压缩机负载.

此外，由于运行条件稳定，因此该装置的运行可靠性也很高；每次启动时，运行时间短的压缩机优先，而运行时间长的压缩机在停机时首先停止，因此每个压缩机的磨损是相等的. 因此，压缩机的使用寿命大大延长，设备的使用寿命也很长（20-25年），高于普通的中央空调. ••（9）免于年度检查和批准的单元不是压力容器，不需要消防控制和年度锅炉检查. •山东鲁特空调系统山东鲁特空调系统电话: 电话: 05360536--2257466电话: 电话: 05360536 2257466网站: 网站: -lt.cn22574662257466lt.cn
