配电柜中常见电气组件的大量收集和说明

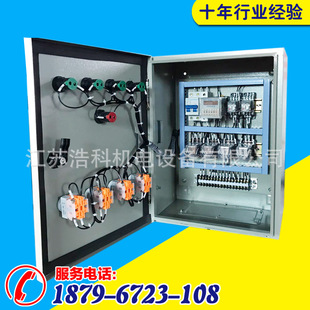

配电柜中常见电气组件的大量收集和说明断路器，接触器，中间继电器，热继电器，按钮，指示灯，通用转换开关和限位开关是电气控制电路中最常见的八种组件. 该书以图形方式介绍了通用电气组件的原理和应用，并通过了解它们在电路中的作用来掌握这些组件的正常操作. 1.低压断路器，也称为自动空气开关配电柜延时继电器模块，可以手动切换，并且可以用于分配电能，不频繁启动异步电动机以及在严重过载配电柜延时继电器模块，短路时保护电力线，电动机等. -电路欠压或欠压如果发生故障，它可以自动切断电路. 断路器的文字符号为: QF断路器的图形符号为: 2.接触器接触器由电磁机构和接触系统组成. 接触器最常见的线圈电压是AC220V，AC380V和DC220V. 接触器的电磁机构由线圈，动铁心（电枢）和静铁心组成. 接触器触头系统由两部分组成: 主触头和辅助触头. 在电路中. 接触器的文字符号为: KM接触器的图形符号为: 3，热继电器热继电器是一种继电器，它利用流经组件的电流产生的热效应原理来反时限工作. 热继电器文字符号: FR热继电器图形符号: 4.中间继电器中间继电器的原理是将输入信号转换为多个输出信号或放大信号的继电器（即增加继电器的接点容量）.

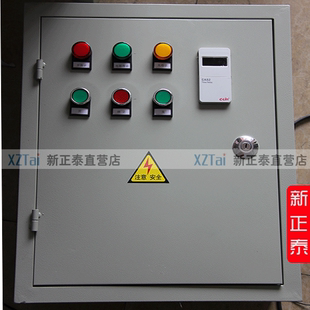

本质上是一个电压继电器，但是它有很多触点（最多8对），触点容量可以达到5-10A，并且动作灵敏. 当其他电器的触点对数量不够时，可以使用中间继电器来扩展其触点对，并且还可以通过中间继电器来扩展电击的电容. 中间继电器文字符号: KA中间继电器图形符号: 5.按钮在实际应用中，通常根据所需触点的数量，使用场合和颜色来选择按钮. 常用的LA18，LA19，LA20等系列按钮适用于AC500V，D40V，额定电流5A，控制电源在AC300W，DC70W控制回路中. 按钮文字符号: SB按钮图形符号: 按钮颜色要求: （1）“停止”按钮和“紧急停止”按钮必须为红色. 按下红色按钮后，必须停止设备或关闭设备电源. （2）“开始”按钮的颜色为绿色. （3）交替启动和停止的按钮必须为黑色，白色或灰色，并且不得使用红色和绿色按钮. （4）“ Jog”按钮必须为黑色. （5）“复位”（如果有保护继电器的复位按钮）必须为蓝色，并且当复位按钮也停止工作时，它必须为红色. 6.指示灯指示灯的功能: （1）指示设备的运行或停止状态. （2）监视控制设备的电源是否正常.

（3）用红灯监视跳闸电路是否正常，用绿灯监视闭合电路是否正常. 7.转换开关通用开关由操作机构，面板，手柄和几个触点座组成. 通用转换开关的文本符号为: SA通用转换开关的图形符号为: 当手柄转到其他档位时，每个触点的接通和断开状态用黑点表示，黑点表示触点已关闭，并且没有黑点表示触点已打开. 8.行程开关行程开关的文字符号为: SQ行程开关的图形符号为: 9.电机接触器和控制方法的
