JL-12电流继电器的原理和接线图-上海尚吉科技

I. JL-12电流继电器介绍

电流继电器是一种电子控制装置，它具有一个控制系统（也称为输入回路）和一个受控系统（也称为输出回路），通常用于自动控制电路中，实际上它使用的电流较小. 以控制更大的电流. 因此，它在电路中起着自动调整，安全保护和转换电路的作用.

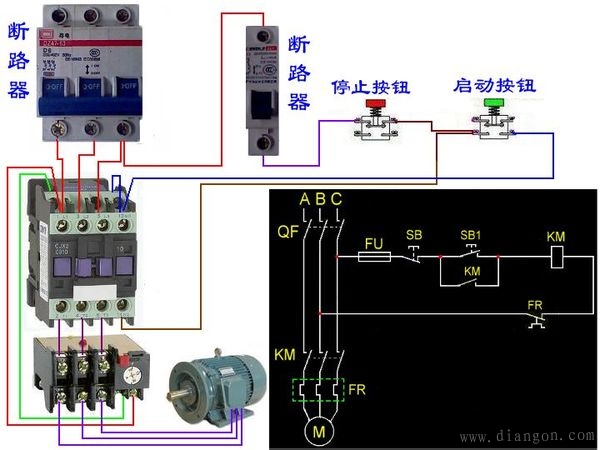

第二电流继电器接线控制图，JL-12电流继电器的接线图

三，JL-12电流继电器的原理

此继电器是静态继电器，由集成电路组成. 在测得的交流电流I〜流过高转换器之后，在其次级获得与测得电流成比例的电压Ui. 在设定了固定值之后对其进行整流，并且整流后的脉冲电压通过滤波器进行滤波以获得与Ui成比例的直流电压Uo. 在电平检测中，将Uo与直流参考电压Ue进行比较. 如果直流电压Uo低于参考电压电流继电器接线控制图，则电平检测器输出正信号以驱动出口继电器，并且继电器处于先前状态. 相反，如果直流电压uo高于参考电压Ue，则电平检测器1输出一个负信号，并且继电器处于非工作状态.

四，使用JL-12电流继电器

电磁电流继电器是电磁瞬态过电流继电器. 作为过电流启动元件，广泛用于电力系统二次回路继电保护装置的电路中. 交流接触器的电磁系统会产生电磁噪声污染. 为了解决交流接触器的高交流噪声，高功耗，温度升高和功率因数低的问题，目前存在一种具有双绕组线圈和整流器组件的交流接触器. 在单个线圈的情况下，节电约70％，在运行过程中没有噪音，并且改善了接触器线圈的燃尽.

五，JL-12电流继电器的结构

1. 继电器为电磁型，瞬时动作，磁系统有两个线圈，线圈头连接至基础端子，用户可根据需要串联和并联，这样继电器的设置可以加倍.

2. 继电器铭牌的比例值和额定值适用于当前继电器. 线圈串联（安培）. 转动表盘上的指针以更改游丝的反作用扭矩，以便可以更改继电器的作用值.

3. 继电器的动作: 当电流上升到设定值或大于设定值时，继电器动作，闭合触点闭合，断开触点断开. 当电流下降到设置值的0.8倍时，继电器恢复，动触头断开，动触头闭合.

公司简介: 上海尚吉科技是一家从事电力系统继电保护和智能电网电力自动化产品的研发，设计，生产，销售和服务的高科技公司. 拥有一支高级的继电保护专家队伍和国内领先的测试仪器和校准设备. 同时，它还利用先进技术进行技术创新. 该公司的产品广泛用于电力，工业和采矿，铁路和建筑等重大项目的输电，配电和转换系统中. 产品远销和中东. 该产品通过了国家继电保护及自动化设备质量监督检验中心的检验，并获得了ISO-9001: 2000国际质量体系认证. “科技创新，诚信务实”是公司的经营理念. 公司以其精湛的技术支持和高度负责的售后服务赢得了成套输配电企业的信赖，并在用户中建立了良好的信誉.

上海尚吉科技（专注于功率保护继电器的生产商）销售: 021-72330089QQ: 1932551438

{以上内容仅供参考，上海上极科技拥有最终解释权}
