手机充电器的拆卸和RCC电路的简要分析

---------------------------------------------------

作者: Jerry，2012.9.27

---------------------------------------------------

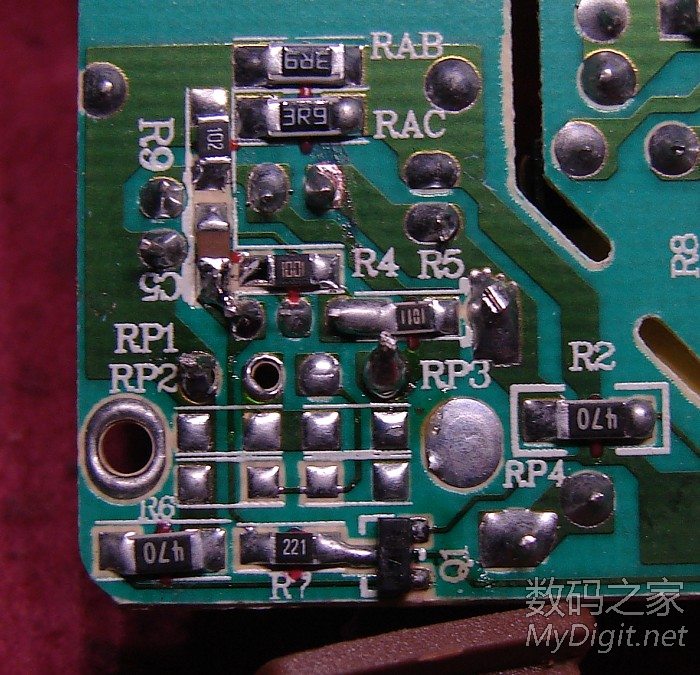

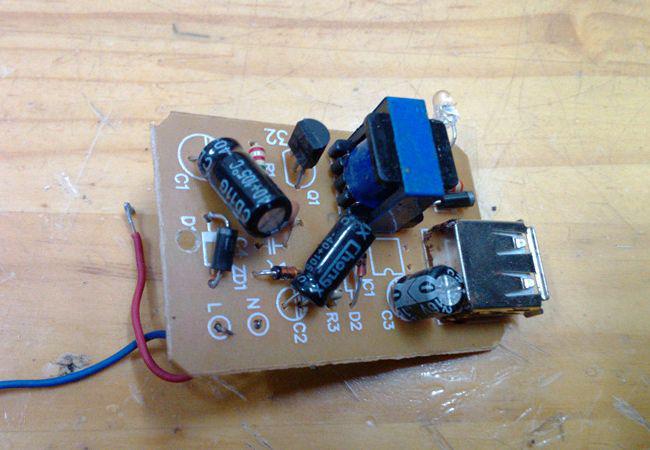

卸下两个充电头（对于著名品牌的手机，但是我觉得这两个充电器非常模仿），按如下所示绘制电路图，并且它是经典的RCC电路自激式反激转换器）. RCC电路的优点是原理不复杂，元件少且稳定. 缺点是效率不高，仅用于100W以下的电源. 开关管MJE13001和变压器是电路的主要组成部分，其中13001是高压管.

以下是第一个电路中RCC电路的工作原理的简要总结:

1. 总体分析

* RCC是自激振荡模式，不需要外部振荡源.

*电路工作在反激模式.

* D1，C2对电源进行整流和滤波，R1是保护电阻.

* R2是启动电阻，它为提供基本启动电流.

* R4是反馈电阻.

* C1，ZD，D2构成稳压器控制电路.

* D4和是输出整流和滤波.

* C3和R3分别构成滤波器和漏电感电压抑制环路.

* R5设置了最小负载，以消除由于空载而引起的一些问题.

2. 主管指导流程

启动电流通过R2接通主管，集电极电流逐渐增加. n2绕组通过R4向主管的基础增加了正反馈，因此主管深深地导通至饱和. 线性增加，反馈电压恒定，基极电流Ib也恒定；主管接通后，次级侧D4反向偏置并切断，变压器存储能量，没有输出.

3. 主管截止期限流程

当主管打开时，集电极电流线性增加. 当Ic> Ib * Hfe时，主管不再饱和，Vce增加，初级电压降低，反馈绕组电压降低，Ib降低. 当变压器最终需要保持安匝数平衡时，次级侧D4正向偏置，并输出能量. 变压器复位后，电路再次进入导通过程.

4. 调压控制原理

（1）切断主管时，反馈绕组电压的极性相反. 幅度由次级电压以及反馈绕组和次级绕组的匝数比确定. 反馈绕组对C1到D2充电，以增加ZD反向偏置电压.

（2）ZD反向偏置电压导通时，主管的基极电流被ZD分流，使主管进入截止状态，达到控制目的.

（3）在稳定状态下，Vzd与输出电压Vo成正比（忽略二极管压降，Vzd =（nb / ns）* Vo），因此ZD的电压调节值决定了输出电压的大小

此外，对RCC电路（占空比，频率）的深入分析可以得出以下结论（我没有时间仔细研究，只需将其复制以供参考）:

（1）占空比D与输入电压成反比手机充电器稳压管，即，随着输入电压的增加，ton减小，而toff不变；

（2）负载电流对占空比没有影响；

（3）占空比D随着变压器初级线圈电感LP的增大而增大，而随着次级电感LS的增大而减小；

（4）振荡频率f随着输入电压的增加而增加手机充电器稳压管，并且与负载电流I o成反比；

（5）振荡频率f随着LP和LS的增加而减小.

由于RCC出现在现代功率芯片之前，由于其结构简单，因此在低效率要求和低输出的情况下仍被广泛使用（例如13001等高压三极管也是必不可少的），因此大多数手机都是充电器（充电头）基于此电路. 从第二个电路图中，您可以看到更加简化的应用程序-甚至节省了输入滤波电容器！
