摘要：电子灭蚊拍以其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点成为夏季畅销的小家电产品。有些动手能力强的人会在家自制电蚊拍。充电电蚊拍电路图是怎么样的？自制电蚊拍​电路图又是怎么样的？下面为您介绍。

自制电蚊拍电路图 充电电蚊拍电路图

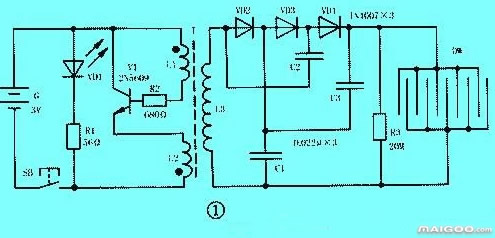

电蚊拍自制电路图主要由高频振荡电路、三倍压整流电路和高压电击网三部分组成。当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。

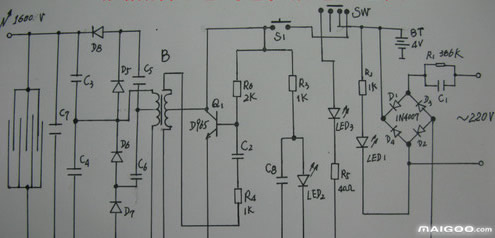

电路工作原理：电蚊拍手柄上有一个功能开关SW，SW开关共有三档，向上推是第一档。这时开关接通电池BT正极，电流通过开关经LED3、电阻R5构成回路，使照明灯LED3点亮，也可在此状态下打蚊子（耗电高）；中间档是第二档。当将SW开关放置在中间部位时，是为了给电池BT充电。当电蚊拍电池没电时，要将手柄下端的单相插头释放出来，插到～220V插座上，D1～D4组成的硅整流桥给电池BT充电，LED1被点亮（充电指示）；将SW开关向下拉是第三档。这是准备进行灭蚊工作。当按下S1微动开关时LED2被点亮（灭蚊电路工作指示），Q1、R6、C2、R4和变压器B的初级线圈组成的振荡电路开始工作，并在变压器的次级线圈感应出电压，经D5～D8和C3～C6组成的倍压整流电路，将输出电压迅速提升至1600V左右以灭杀蚊蝇（新拍应达到1800V以上）。
