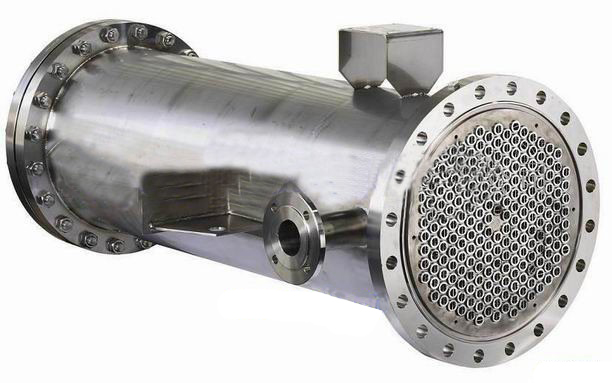

管壳式热交换器3的设计与解决方案

第3章高效隔墙换热器高效隔墙换热器螺旋板板翅片热管微型能量利用角换热器的换热效率要求高换热效率大体积小尺寸3.1螺旋板式换热器3.2板式换热器3.3板翅式换热器3.4翅片管式换热器3.5热管式换热器3.6蒸发冷却（冷凝器）结构2高效隔墙式换热器高效换热高效紧凑结构意味着在增加换热器的传热面积的同时，还需要减小换热器的体积``紧凑性''-换热器单位体积所包含的传热面积的大小m2 / m3紧凑型热交换器: > 700m2 / m3非紧凑型热交换器: <700m2 / m33第一部分螺旋板式热交换器Spir板式换热器螺旋板式换热器由两块金属薄板焊接在一起. 它是通过螺旋滚动板形成的. 轧制后，在装置中形成两个彼此分离的螺旋形通道，并且在顶部和底部分别焊接有密封头和两个流体入口和出口管. 其中，一对导入和导出接管位于公园的，而另一对导入和导出位于鼓的轴上. 在进行热交换时，冷，热流体分别进入两个通道，并在设备中进行严格的逆流流动. 4基本结构壳体的螺旋体密封装置的入口和出口的中心有一个隔板，用于分隔板两侧的流体. 每个通道是具有矩形横截面面积的环形单通道. 螺旋板式换热器的结构螺旋板式换热板隔板盖连接管5在工作过程中，冷，热流体在两个螺旋通道中流动，流体1从中心进入并沿其流动. 螺旋通道流体2从进入，并沿着螺旋形通道流出到中心.

螺旋流道有助于提高传热系数. 6固定距离柱的功能确保了流道的间距；增强湍流；增加了螺旋板的刚度. 固定方法在卷取之前，将3〜10mm的圆钢预先焊接到钢板上. 不可拆卸类型78: 密封条在通道的两端完全填充. 焊接后，将密封的冷流体从流入，而热流体从中心流入，形成完全逆流. 主要用于液体与液体之间的热传递. II型结构: 一个螺旋通道被焊接并封闭，另一个通道的两侧均敞开. 一种流体呈螺旋状流动，另一种流体沿轴向流动. 适用于两种流体的流速差异很大的场合. 通常用作蒸汽冷凝器和气体冷却器.

III型结构: 一种流体呈螺旋状流动，另一种流体是轴向流动和螺旋状流动的组合，适用于蒸汽冷凝和冷却. 10螺旋板式换热器的结构Ⅲ型螺旋板式换热器11螺旋板式换热器的特性12螺旋板式换热器高传热系数由于离心力的作用，湍流可以在低Re数下发生（Re = 1400） -1800），允许的流量可以达到2m / s，因此传热系数很高，例如水对水的传热，传热系数可以达到2000-3000 W /（m2·K）. 不容易阻塞由于高流速和螺旋流道中的流动，它可以更好地偏转流体在板表面上的腐蚀作用，因此流体中的悬浮物不容易沉积. 由于流道长，可以完全逆流，方便温度控制和低温热源的使用. 它在运行期间允许较低的温差. 因此，在某些低温传热应用中，使用螺旋板式热交换器更为合适. 结构紧凑，制造简单. 单位体积设备中的传热面积约为管式热交换器的3倍. 工作压力和温度不应过高，尤其是耐压相对较低，工作压力只能在20atm以下，工作温度在300-400℃以下. 大修并不容易. 整个热交换器已经轧制并焊接成一个整体. 一旦发生中间泄漏或其他故障，设备将报废. 13（2）螺旋板式换热器1415第二节板式换热器的结构板式换热器由一组矩形的薄金属传热板组成，这些板被夹紧并安装在带有框架的支架上.

两个相邻板的边缘衬有垫圈（由各种橡胶或压缩石棉等制成），并且两个板的四个角都有圆孔以形成流体通道. 16传热板密封垫圈，压缩装置的轴和接口管等的组成. 17板式热交换器的结构181920平板式热交换器几个矩形的板，在四个角上有圆孔，圆孔固定或不穿过圆孔每个通道中只有两个孔要连接. （A）平板式换热器的流向（b）平板式换热器板平板式换热器21在加工工序的四个角上具有角孔，流体从一个角孔流入即，在两个板上形成的流动在通道中流动，并通过另一个对角拐角孔流出（板的另外两个拐角孔被垫圈堵住）. 流动通道非常狭窄，通常只有3至4毫米. 分开为了增强对流动通道中流体的干扰，将板制成波纹状. 板之间有一个垫圈，不仅用于防止泄漏，而且用于控制两个板之间的距离. 冷热流体通过板的上，下角孔进入热交换器，并流经彼此之间奇数和偶数的流道，然后从下，上角孔流出. 传热板是板式热交换器的关键组件. 不同类型的板直接影响热传递系数，流阻和承受压力的能力. 板的材料通常是不锈钢. 对于腐蚀性流体（例如海水冷却器），可以使用钛板. 22板式换热器结构原理图2324板式换热器25板式换热器工作原理261.固定压缩板2.固定螺栓3.前端板4.换热板5.密封垫6.后端板7.下导向板8.后支柱9.可移动的压板10.安装并固定上导板27. 在压缩板上交替布置板和垫圈，然后安装可移动压缩板，并旋转压缩螺栓.

1-上导杆； 2垫片3传热板； 4角孔; 5前柱； 6－固定端板； 7—下部导杆； 8-可移动端板282930a传递热板的作用: 流体在低速下经历强湍流，以增强热传递并提高板的刚度，从而可以承受更高的压力. 类型: 人字形板水平平板波纹板锯齿板3132板型33343536具有共同的特点①凹凸纹波纹，以增强热传递； ②用于安装垫片的密封槽； ③用于进出介质的角度孔； ④平板悬挂装置（缺口）； ⑤在压紧垫片时确保对准槽口； ⑥组装好板后，在两侧介质之间存在压差时，在流道中保持一定间隙并使流层“啮合”的接触可以减少板的变形； ⑦使介质均匀的导流槽具有板流道的宽度分布； 37板间介质流动单向流动斜向流动单向流动斜向流动导流板: 根据工艺需要，一些角孔没有相应地打孔，当介质碰到盲孔时，它转向，方向改变为增加介质的流量. 38三种典型形式: 流经每个路径的每个垂直流的流体，改变方向，下一主流流逆流处理两种介质，但相邻的流道又有逆流. 39并行过程介质分别流入并行流道，然后会聚成流出，即一次通过. 40个复杂过程同一通道中的流道是并行的，并且过程是串联连接的. 41过程组合模式42过程组合表示方法MN？ MN？ MN ?? 112233m n？锰？锰?? 112233M1，M2，M3，m1，m2，m3-在热侧和冷侧流体流动通道N1，N2，N3，n1，n2，n3中具有相同数量的流动-对应于相应的流动通道数量加工过程均来自固定的压缩板. 总而言之，该过程可以是单个过程或多个过程. 两个流体过程的数量可以相等或不相等. 数量不一定相等. 通常使用（流量×通道数）表示流量板1？1的组合. 42吗31？ 41吗42吗32？ 21吗？ 41×4表示A流体是单流，四个通道2？ 22×2表示B流体是双向两通道44b密封垫圈，可防止介质泄漏（外部泄漏）在两块板之间造成一定的间隙，从而形成介质流动通道（内部泄漏）和双通道密封信号孔（凹槽）当介质从第一个密封处泄漏时，它可以从信号空气中泄漏出来，早期检测和修复信号孔也可以避免介质渗透，防止一种介质泄漏到另一种介质可以承受压力和温度，并抵抗流体的侵蚀. 弹性好. 这些材料可以重复使用. 天然橡胶，橡胶，丁苯橡胶，氯苯乙烯橡胶，EPDM橡胶，硅橡胶（80-150℃以下）压缩石棉，石棉橡胶（260-300℃）45双通道密封46板式热交换器的垫片47c压缩装置的组成: 固定和可移动的压力拧紧板并按下螺栓的作用: 压缩垫圈以产生足够的密封力. 48板式热交换器的优点是结构紧凑. 它占用的空间很小，并且无需额外拆卸即可提供较大的热交换面积. 空间;在相同使用环境下，其占地面积和重量仅为其他类型换热器的1/3〜1/5.

当传热系数高且雷诺准数大于10时，会产生严重的湍流. 通常，总的传热系数可以高达3000〜8000W / M2.K. 最后的温差很小. 逆流传热可以在1℃结束时达到温差. 热损失小仅暴露板边缘，无需保温，热效率≥98％. 适应性好，易于调节通过改变板数和组合方法来调节热交换量，以适应​​不断变化的热负荷. 流体滞留量小，可以快速响应变化，易于拆卸和安装，易于维护. 该板是独立的单元主体，易于拆卸和拆卸. 低结垢趋势高湍流度和光滑的木板表面使结垢的机会很小，并且具有自清洁功能，不容易堵塞. 低成本与通过一次冲压形成的波纹板组装在一起，金属消耗量低，并且在使用耐腐蚀材料时，投资成本明显低于其他热交换器. 49板式换热器的缺点和缺点: 处理量不大，工作压力比较低，一般不超过20 atm，受垫片的耐热性限制，工作温度不能太高，一般合成橡胶垫片不超过130℃，压缩石棉垫片不超过250°C. 503模型符号框架结构形状代码垫片材料代码换热器换热面积设计压力单板工程换热面积B_板式换热器BL_板式冷凝器板波纹型号代码板式换热器代码BZ_板式蒸发器示例: BR0.3—1.6—15—N—I51第三部分板翅式热交换器1基本结构板束偏转器头（通道）的基本单元挡板翅片密封52？板翅式换热器的结构组成它由基本的换热元件组成，（a）波纹状导热翅片3夹在两个平面隔板1之间，两端用侧条2密封，形成一层基本的换热元件. 许多这样的元件是交错的. 重叠的（交错的两个相邻通道的流向）被焊接在一起以形成板式热交换器.

（b）是一种叠加方法. ？波纹板形式（a）直翅片，以及锯齿状翅片，带孔翅片，弯曲翅片等形式，目的是增加流体干扰并增强热传递. ？由于板翅式换热器的两侧都有翅片，因此可以进行空气对空气的热交换，对空气的传热系数可以达到350 W /（m2·℃）. 板翅式热交换器非常紧凑和轻巧，每立方米的传热面积高达4300 m2，压力高达100 bar. 但是，它很容易堵塞，难于清洁且难以检修. 适用于清洁且无腐蚀性的流体换热. 图53为板翅式换热器的结构1-平隔板； 2边条; 3鳍; 4-流体直翅片54锯齿状翅片多孔翅片55种不同的流态的板式束流通道板翅片式热交换器1,3-侧板； 2,5-分离器; 4翅片5657a翅片bb隔板c密封件d分配区e两种流体交换热量时的集管箱板翅片热交换器分解图58a翅片扩大了传热面积，提高了热交换器的紧凑性和传热效率，支撑了分离器，提高热交换器的强度和承压能力. 传热机理: 二次传热面1直翅片（PZ）具有非常长的光滑壁的矩形翅片，其流动和传热特性与圆管相似. 流动阻力小，并且传热系数也非常小. 适用于阻力大，对流传热系数大的场合. 592锯齿形鳍片（JC）将直的鳍片切成许多短段，彼此隔开一定的间隔，是间断的；促进流体的湍流，破坏热边界层，加强热传递；适用于: 气体通道高，低温介质温差大时，粘度较大的油路；传热性能与散热片的切割长度有关.

603多孔鳍片（DK）是通过在直鳍片上冲很多圆孔或方孔而形成的. 鳍片的开口率为5-10％. 孔的排列为矩形，平行四边形，正三角形；孔破坏传热边界层改善了传热效果，高Re数时会发生噪声和振动；开口有利于流体的均匀分布，有利于洗涤和消除介质中的杂质和颗粒；适用于: 相变介质的传热，用作入口的导流板614，通过在直的翅片上按压一定的波形形成波纹状的翅片（PW），传热效果介于直管和曲折之间；流体向内流动时不断变化流向，助长湍流，分离破坏热边界层，加强传热. 纹波越密集，振幅越大，传热性能越好，但电阻也增加；抗压强度较高；适用于: 高压气体换热的场合. 其他: 百叶窗，鳍状，钉形鳍，62鳍: 拼音和编号65PZ2103: 65 —机翼高度6.5mm 21 —节距2.1mm 03 —机翼厚度0.3mm PZ —直的63b密封圈使流体在流道中流动单元主体没有流到两侧. C隔板的表面覆盖有一层钎焊合金金属板，该金属板与鳍片整体焊接在一起，钎焊合金的厚度约为0.1-0.4mm. 含硅的5-12％d导流板（分布区）使介质均匀地分布在鳍片中，这有利于磁头的布置，以保护较薄的鳍片在制造过程中不受损坏，并避免通道阻塞. 6465I型: 主要用于热交换该设备的末端有两个压头，并且有必要将流体引导到该末端示例的压头中.

II型: 主要用于热交换器末端的三个以上的压头，并且有必要将流体流引导至中间的压头. III型: 主要用于热交换器的端部敞开或只有一个扬程的情况，或用于错流式热交换器. 66IV型主要用于热交换器的末端. 两侧V形布置: 较少使用，主要用于管道布置. 电子头是一个集电器，用于收集流体并将板束与工艺管道连接. 673流道布置的优势: 下游流态换热效率低，应用少. 它主要用于需要在加热时将流体加热（或冷却）到比指定温度更高（或更低）的温度的场合. 68优点: 热利用率高，平均温差小，使用最常见的逆流形式. 69错流形式的优点是传热效率高，热交换器布局合理. 它通常用于一侧相变或温度变化很小的情况. 介质的初始速度提高了供热系数，并且结构紧凑. 适用于两种流体的传热系数相差很大的情况. 该区域使热交换器更紧凑，并减少了冷却能力的损失. 它适合与多种流体进行热交换的场合. 714组装结构的横截面积和长度在制造时受到钎焊工艺的限制. 单板束式换热器不能满足使用的需要，采用组装并联组件72串联组件73串联并联组件745的优缺点传热效率高: 会引起对介质的干扰，使边界层不断破裂并更新，从热增强型传热紧凑型结构开始，重量轻: 重量仅为换热面积相同的管壳式的1/10，单位传热面积的金属消耗量比壳体和管壳小几倍. 管类型. 适用范围广: 可用于燃气，气液管壳式冷却器，液液室. 各种介质均受热，也可用作蒸发器和冷凝器.

适合在不同的工作条件下进行换热，例如逆流，错流，多流，多程流等. 它可以在-273℃-+的温度范围内用于同一设备500℃，可容纳2-9种介质. 换热器的制造过程复杂，要求严格，易堵塞，并且难以清洗和大修. 752传热机构传热特性是: 它具有扩展的二次传热表面（散热片）. 如图所示，高温侧流体的热量不仅从主表面（分离器）引入到低温侧流体中，而且还沿着翅片高度方向传递一部分热量. 即，沿着挡板的高度方向从挡板引入热量，然后通过对流将热量传递到低温侧流体. 散热片的高度大大超过了散热片的厚度，因此沿散热片高度方向的导热过程类似于均匀细长导杆的导热，并且散热片的热阻不容忽视. 散热片表面的温度分布如图所示. 散热片两端的温度最高，等于隔板的温度. 随着散热片和流体的对流释放热量，温度继续降低，直到接近散热片中间的流体温度. 76第5节热管热交换器的热管工作原理和结构1热管的发展和现状1944年: R.S.通用汽车公司的高格勒首先提出了热管的工作原理，但是当时他的想法并未得到广泛采用. 1963年: G.M. 美国洛斯阿拉莫斯国家实验室的Grover独立地重新发明了这种传热元件，并进行了性能测试实验，并将该传热元件正式命名为热管-热管.

1965年: Cotter首次提出了更完整的热管理理论. 自1970年代以来: 热管技术发展迅速. 从1970年始，中国也开始研究和应用热管. 属（钾，钠，钾钠合金）854热导管的吸热核心热管（取决于毛细作用力）两相热虹吸管（取决于重力回流）旋转热管（取决于离心力）磁力）流体动力热管重力辅助（取决于毛细作用力和重力）电力热管扁平热管环路热管脉动热管865热管工作特性假设热管中的蒸发沿蒸发均匀冷凝段和冷凝段之间的冷凝也是均匀的，热管的工作原理如下图所示. 质量流量: 在冷凝段中，工作流体在流动方向上由于流动而增加. 使蒸汽不断凝结；在蒸发段，由于蒸发作用，工作液在流动方向上连续增加. 在绝热段中，工作流体保持恒定温度: 蒸发段的饱和温度略高于冷凝段的饱和温度. 此温差<1-2℃压力: 热管876和毛细管表面张力表面张力: ??在需要的情况下，等温下液体单位表面积的功率增加.

？接触角θ: 液体表面的切线与固体表面的切线之间的角度. ？ θ> 90°，因为它不渗透液体，所以液面在表面张力的作用下下降. ？ θ<90°是渗透液体，在表面张力的作用下液体表面上升. 88力分析得到方程: p1？ p2？ dS1dS2 ?? dS1dS2 R2？ ？ 2？ R89热管中的毛细管与以下物质平衡: pB？ PA？ h？ P0 ?? P ?? h？ P0？ 2？ R ?? gh上升高度h: h？ 2 ?? 2？ Cos ?? gR？ gr？ p是毛细管头，是热管循环的基本驱动力. 907热管的传热极限，粘性极限，声速极限，携带极限，毛细管极限，沸腾极限，91粘性极限: 1-2热管中蒸汽流的粘性阻力极限热管的声速极限: 2-3热管中的蒸汽流速在某个点达到局部声速，并限制了热量的传热能力. 携带极限: 3-4热管内部的蒸汽流速太高，这将部分逆转凝结的液体从气液界面“撕掉”的回流，并将其带到热管的冷凝段，从而破坏热管的正常运行并达到热传递极限92毛细管极限: 4-5在工作条件下，热管的内部蒸气和液体对循环流产生的压降和重力场的影响？
