蒸发和结晶|当前主流循环蒸发器的分类，优缺点

简介: 悬挂式篮式蒸发器是基于中央循环管蒸发器的改进. 它的加热室就像一个悬挂的篮，悬挂在蒸发器壳体的下部，可以从顶部取出. 加热介质从中央蒸汽管进入加热室，在加热室的外壁和蒸发器壳体的内壁之间有一个环形间隙通道，其作用类似于中央循环管.

应用: 悬浮式篮式蒸发器适用于蒸发易于结垢或晶体沉淀的溶液，通常用于苛性苏打行业.

优缺点: 吊篮式蒸发器的优点是循环速度高（约1〜1.5m / s）强制循蒸发器的循环泵，传热系数大. 由于较低温度的溶液与壳体接触，因此热量损失小，并且加热室的一端可以自由地膨胀，从而避免了管和管板之间的温差应力. 此外，由于可以从蒸发器上方取出悬挂的加热室，因此其清洁和维护更加方便.

缺点是结构复杂，金属消耗大.

3个外部热蒸发器

外部热循环蒸发器具有制造简单，维修方便的优点. 它是循环蒸发器中使用最广泛的蒸发器之一，也是最典型的一种. 外部热循环蒸发器可分为外部热自然循环蒸发器和外部热强制循环蒸发器.

（1）外热式自然循环蒸发器

引言: 外热式自然循环蒸发器由四个主要部分组成: 循环管，加热室，沸腾管和分离室. 在蒸发过程中，进料液体进入加热室并加热. 由于未达到此状态下的饱和温度，因此溶液不会沸腾. 随着加热和管中压力的降低，当溶液的温度在此状态下达到饱和压力时，溶液开始沸腾，从而导致大量气泡. 溶液的密度也降低，使得沸腾管中的气液混合物与循环管一侧的未沸腾的进料液之间存在密度差，从而形成了外部加热的自然循环的循环驱动力蒸发器.

应用: 它可以在真空条件下运行. 适用于中药，西药，葡萄糖，淀粉，味精，乳制品等热敏材料的低温真空浓缩. 具有广泛的应用范围.

优点和缺点: 外部热蒸发器的加热管的长径比为60〜100. 在常压蒸发过程中，溶液在循环管中的循环速度小于每秒一米. 由于它使用外部加热室，因此易于清洁和更换，不受分离室的结构和加热室尺寸的影响. 一台蒸发器可以配备一到四个加热室，因此可以实现大蒸发量.

但是人们并不完美，事实也是如此. 外热式自然循环蒸发器存在一些不足. 主要原因是溶液的循环速度不高，传热效果不好，溶液温度高.

（2）外热循环蒸发器

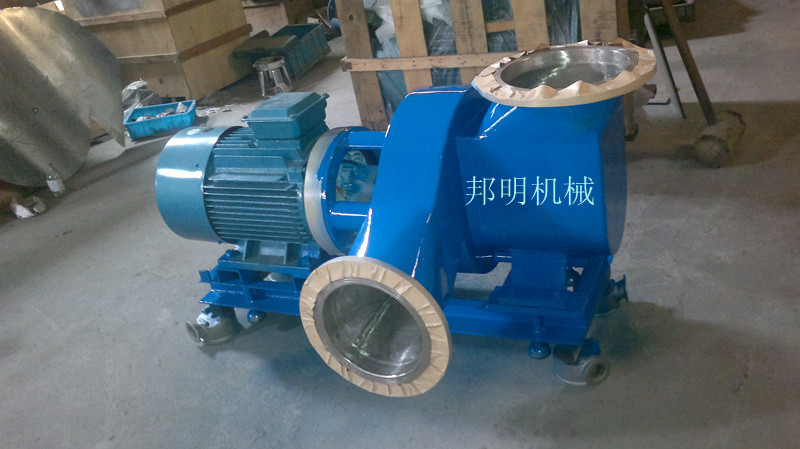

引言: 外部强制循环蒸发器由加热室和蒸发室组成强制循蒸发器的循环泵，通过循环管和循环泵连接成一个整体. 适用于结晶颗粒或粉末颗粒溶液的蒸发和浓缩.

应用: 可用于工业废水处理，城市污水处理等.

优点和缺点: 其结构简单且易于操作，唯一的缺点是功耗较高. 这种类型的蒸发器使用外部动力来促进进料液体的循环. 在工业上，轴向泵通常用于提供动力. 在相同条件下，增加蒸发器中液体的循环速度，每单位时间通过加热管的溶液越多，溶液的温度越低，越有利于热敏性物质的蒸发，并且对传热系数的提高. 同时，由于单向气化率的降低，可以控制加热管壁面附近溶液的局部浓度增加，从而降低了加热管上的结构现象.

但是，在强制循环蒸发器的蒸发过程中，随着溶液浓度的逐渐增加，在移动设备（例如循环泵）上容易出现晶体结构和其他现象，并且在运行过程中的功率消耗设备的运转很大，通常为0.4 0.8kW（每1m？传热面积）. 因此，加热面积越大，循环泵所需的功率就越大，维护和运行成本也就越大.

4列文蒸发器
