一篇了解电流互感器原理和功能的文章

电流互感器是一种专门用于转换电流的特殊变压器. 在正常工作条件下，次级电流基本上与初级电流成正比，当连接方向正确时，次级电流与初级电流之间的相位差接近于零.

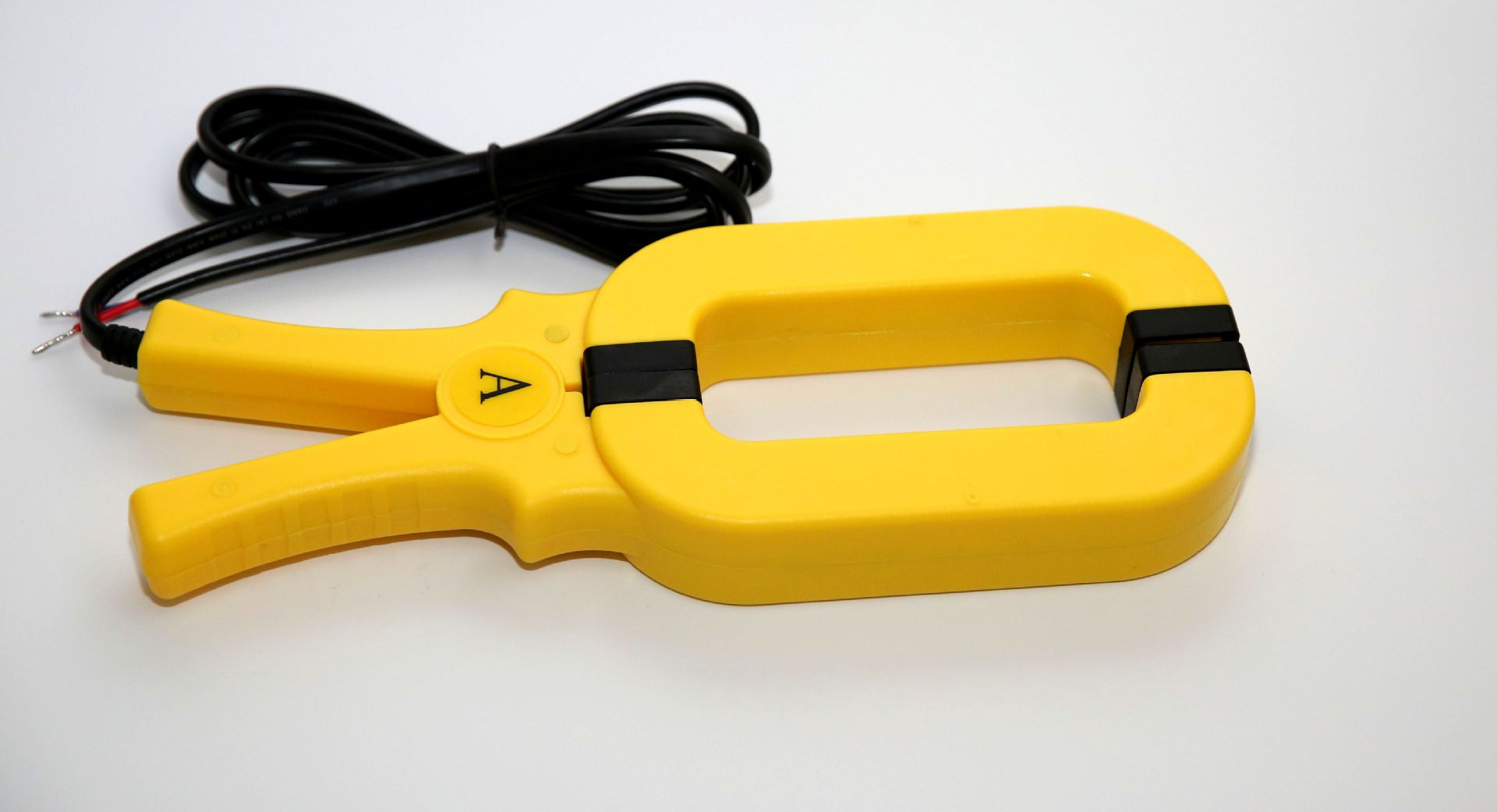

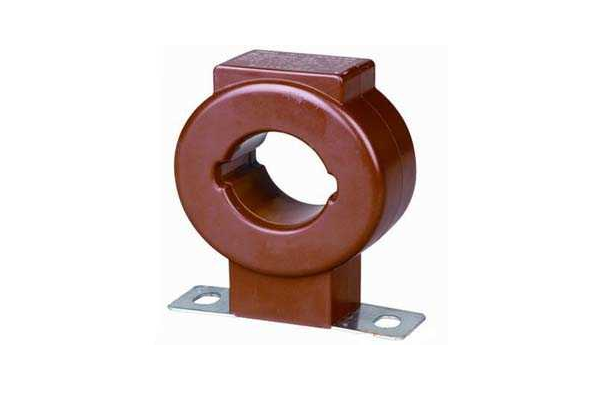

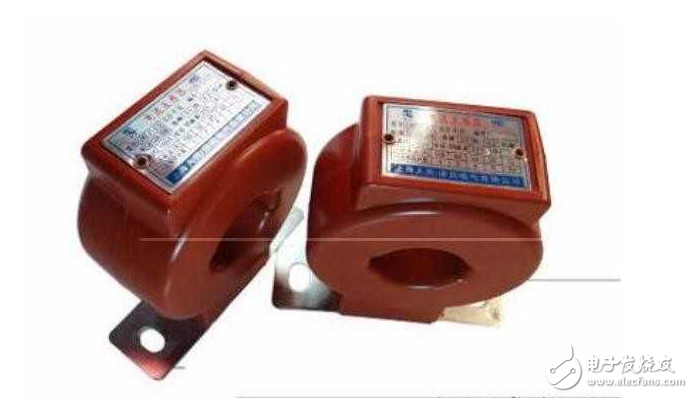

电流互感器原理

基于电磁感应原理开发了电流互感器原理. 电流互感器由闭合的铁芯和绕组组成. 电流互感器的初级绕组匝数非常小电流互感器符合，它连接到电源线，线路电流是变压器的初级电流. 电流互感器的次级侧有许多绕组匝，并且外部电路连接到测量仪器，仪器或继电保护和自动控制装置. 电流互感器工作时电流互感器符合，其次级侧时钟关闭，因此测量仪器和保护电路的串联线圈的阻抗很小，电流互感器的工作状态接近短路. 电流互感器将初级侧的大电流转换为次级侧的小电流进行测量. 次级侧无法打开.

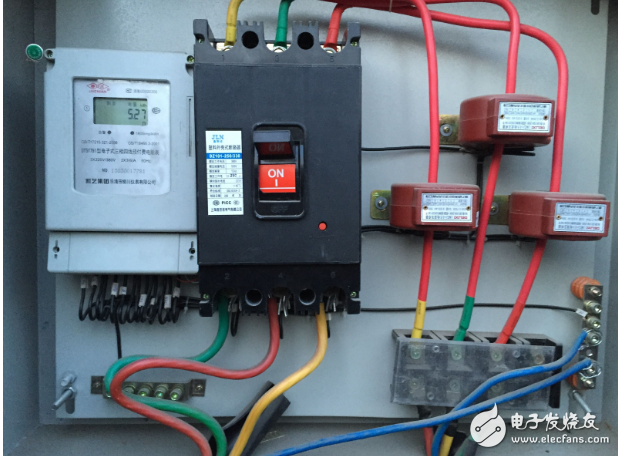

电流互感器的作用

为了确保电力系统的安全和经济运行，必须监视和测量电力设备的运行. 但是，一般的测量和保护设备不能直接连接到初级高压设备，但是初级系统的大电流需要与测量仪器和保护设备成比例地转换为小电流.

电压互感器用于交流电压检测. 范围通常为AC 200V-AC 30KV，输出信号通常为AC 100V. 它广泛用于许多变电站，电站和发电厂中.

电流互感器用于交流电流检测. 范围通常为AC5A--AC 300000A电流. 输出信号通常为AC 5A和AC 1A. 无需非常广泛. 许多交流配电和自动化电源变压器使用此变压器.

电流互感器的精度和额定容量

1. 电流互感器的精度等级

电流互感器的精度等级是指当初级电流在指定的次级负载范围内额定时的最大误差.

根据测量误差将电流互感器分为不同的精度等级. 测量级电流互感器在正常工作范围内要求高精度，而保护级电流互感器主要用于系统中的短路. 通常，仅需要3-10级，但在可能的短路电流范围内，变压器的最大误差极限不得超过-10％. 当通过电流互感器的短路电流是初级额定电流的n倍时，误差达到-10％，则将该n称为10％的倍数，并且关系曲线n = f（Z2e）在10％之间电流互感器的最大和最大二次允许阻抗Z2e称为电流互感器的10％误差曲线. 通常，误差曲线的10％由制造商提供. 只要电流互感器的实际次级负载不超过曲线中最大初级电流倍数获得的Z2e值，误差就不会超过-10％.

2. 电流互感器的额定容量.

电流互感器的额定容量是指电流互感器在额定次级电流I2和额定次级阻抗Z2e下工作时的次级绕组的输出容量. 通常，电流互感器的次级额定电流为5A或1A，因此其容量通常由额定次级阻抗表示.
