螺杆空气压缩机的工作原理和结构

首先，单螺杆空气压缩机的结构和工作原理

1. 单螺杆空气压缩机结构

单螺杆空气压缩机由圆柱螺杆和两个对称布置的平面行星齿轮组成，它们组装在壳体中. 螺旋槽，外壳和行星齿轮齿顶面形成一个封闭的容积（缸）.

单螺杆空气压缩机主机结构

1-排气口； 2行星齿轮: 3底盘； 4个螺丝轴； 5颗螺丝; 6—排气腔； 7—吸油口； 8缸.

在运行过程中，动力传递到丝杠轴，丝杠轴带动行星齿轮旋转. 气体从吸入腔进入螺旋槽，并通过气缸上的排气口被压缩并从排气腔排出.

壳体上设有注液孔，可将油，水或制冷剂液体喷入工作空间，以进行密封，冷却和润滑. 螺杆驱动行星齿轮旋转，并且当行星齿轮齿在螺杆槽中相对运动时，螺杆槽中的气体被压缩并相应地排出. 螺杆通常有6个螺槽，每个星齿轮将其分为上下两个空间，以实现压缩机的工作过程. 因为有两个行星齿轮，所以单螺杆压缩机相当于六缸双作用活塞式压缩机.

2. 单螺杆空气压缩机的工作原理

单螺杆空气压缩机的主体是由一个带有六个螺旋槽的螺杆和两侧的一对平面行星齿轮组成的一个工作室组成. 气体通过吸入口进入转子齿槽，并且随着转子旋转，行星齿轮又进入与转子齿尖啮合的状态. 形成的封闭空间，即压缩室跟随转子的旋转，该压缩室的体积持续减小，也就是说，气体被相应压缩，并且压力逐渐增加，直到压缩室的前边缘转向排气口. 齿槽与排气口连通后，它开始排气，直到压缩腔完全通过排气口，完成工作循环.

单螺杆压缩机的工作原理

现在以螺钉上的螺钉凹槽为例，说明压缩机的工作原理和过程.

在相对的牙齿中插入一个齿槽后，它形成两个由齿隔开的空间. 吸入端附近的齿槽就是吸入容积，压缩气体靠近排气端. 体积. 通过压缩机的操作，插入到齿槽中的相对转子的齿移动到排气端，这连续地扩大吸入量并连续减小压缩气体的量，从而在每个齿槽中实现吸入压缩过程. 当齿轮槽中的压缩气体压力达到所需的排放压力时，该齿轮槽与排气孔正好连通，排气过程开始. 重复进行吸气量和压缩量除以反向转子齿的变化，从而使压缩机可以连续吸气，压缩和排出.

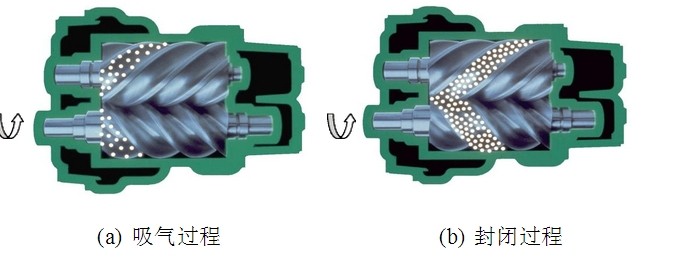

（1）吸入过程

螺杆压缩机没有进气门和排气门组，并且通过打开和关闭调节阀来调节进气. 当转子旋转时，当其转向进气端壁开口时双螺杆压缩机原理，转子和行星齿轮槽之间的空间最大. 此时，转子的槽空间与进气口的自由空气连通. 空气完全耗尽. 在排气结束时，齿槽处于真空状态. 当转向进气口时，外部空气被吸入并沿轴向流入转子和行星齿轮的齿槽. 当空气充满齿槽时，转子的进气侧端部远离壳体的进气口，并且齿槽之间的空气被封闭. 当螺钉的吸入端上的齿槽与吸入腔连通时，它处于吸入过程中. 螺杆旋转到齿隙，并被啮合的行星齿轮齿封闭，吸力完成.

（2）关闭和传送过程

吸气后，茎杆继续旋转，星形齿轮齿沿螺纹槽前进，转子和行星齿轮齿顶被外壳封闭. 此时，空气在​​齿槽中封闭，不再流出过程. 随着转子齿轮和行星齿轮的继续旋转，它们的齿顶和齿槽在吸气端重合，并且吻合表面逐渐向排气端移动.

（3）压缩和注射过程

关闭后，螺钉继续旋转. 随着行星齿轮齿继续沿螺纹槽前进，啮合面逐渐向排气端移动，即啮合面与排气口之间的齿槽逐渐减小，即封闭工作量逐渐减小，齿槽中的气体逐渐被压缩，压力增加. 即，随着行星齿轮齿沿着螺纹槽前进，基本体积减小，并且实现了气体压缩过程. 在压缩的同时，由于压力差，润滑油也被注入压缩室并与气体混合. 当工作空间与排气孔连通时，压缩过程结束.

（4）排气过程

当转子的啮合端面与壳体的排气连通时（此时，压缩气体的压力最高），压缩气体开始排出，直到齿的啮合面为止达到峰值后，齿槽移至排气端面. 当转子与行星齿轮的啮合表面与壳体的排气口的凹槽之间的空间为零时，AC放电过程完成. 同时，转子啮合表面与壳体进气口之间的齿槽长度达到最长，并且抽吸过程再次开始. 如图5-4（c）所示.

第二，双螺杆空气压缩机的结构和工作原理

1. 双螺杆空压机结构

双缸空气压缩机的主体主要由两个相互平行并形成封闭容积（缸）的圆柱螺杆组成.

2. 双螺杆空压机的工作原理

双螺杆空气压缩机的工作原理

双螺杆空气压缩机的核心组件是压缩机主机，这是Chu容积式压缩机之一. 空气的压缩是通过改变阳转子和阴转子的齿槽的体积来实现的，所述阳转子和阴转子平行地布置在壳体中并且彼此平行. 转子对在与之精确匹配的壳体中旋转，因此转子槽之间的气体连续产生周期性的体积变化，并沿着转子轴线将其从吸入侧推向排出侧以完成吸入，压缩，并执行三个工作流程. 空气压缩机的进气口和出气口分别位于壳体内. （1）当转子在吸入过程中旋转时，公转子的一个齿与母转子的一个齿尖连续分离，并且齿之间的体积逐渐扩大到进气双螺杆压缩机原理，并与进气口的自由空气连通口中，自由空气通过吸孔进入齿间容积和壳体形成的封闭腔中，直到齿间容积达到最大值，空气充满整个齿间容积，转子进气端转回进气口，牙齿之间的空隙被关闭，抽吸过程结束.

（1）压缩过程

转子继续旋转，两个转子齿的尖峰对壳体关闭. 在连接凹转子齿和凸转子齿之间的空间之前，凹转子齿与凹转子之间的空间中的气体被压缩. 在一定的旋转角度之后，之后，雌雄转子的齿之间的体积被连接以形成一对“ V”形的齿间体积（主体积）. 随着两个转子齿相互挤压，基元的体积逐渐移动，体积逐渐减小，压力升高以实现气体压缩过程. 在压缩过程中，由于压力差，润滑油被喷入压缩室并与气体混合.

（1）排气过程

由于转子体积不断缩小，因此压缩气体被输送到排气管. 这个过程一直持续到音量最小为止. 随着转子的不断旋转，吸，压缩，排气的上述过程得以循环进行，每个基本元素的体积依次工作，形成了螺杆空气压缩机的工作循环.
