配电箱开关箱的设置和组件选择配置

配电箱开关箱的设置

1. 施工现场的配电系统应配备主配电箱（配电柜），配电箱和配电箱，以实现三级配电和二级漏电保护.

2. 在主配电箱（配电柜）下方可以设置多个配电箱，在配电箱下方可以设置多个开关箱.

3. 配电箱和配电箱应采用冷轧钢板制成，钢板厚度为1.2〜2.0mm，配电箱塑壳钢板的厚度应不小于1.2mm，且配电箱箱钢板应不少于1.5mm配电箱怎么看对应开关，箱门应安装加强筋，箱体表面应进行防腐处理. 固定配电箱和配电箱的中心点与地面的垂直距离应为1.4〜1.6m. 移动配电箱和配电箱应安装在牢固牢固的支架上. 中心点与地面的垂直距离应为0.8〜1.6m.

4. 配电箱和配电箱中的电器（包括插座）应先固定在金属电气安装板上，不得歪斜或松动，然后才能整体固定在配电箱和配电箱体中. 主配电箱（配电柜）也可以安装电子束. 金属电气安装板和金属盒应电连接.

5. 配电箱和开关箱中的连接必须使用铜芯绝缘线. 电线的颜色应为: 相线L1（A），L2（B），L3（C）相序颜色为，绿色，红色； N线颜色为浅蓝色； PE线的颜色是绿色双色. 电线的排列应整齐. 电线的分支接头不得压接，焊接和绝缘，也不应有裸露的带电部件.

6. 配电箱和配电箱中必须提供N线端子（行）和PE线端子（行）. N线端子（行）必须与金属电气安装板绝缘，PE线端子（行）必须与金属电气安装板绝缘. 金属电气安装板进行电气连接. 整个配电箱（柜）的N线端子排和PE线端子排的接线点数应为n +1（n是配电箱的电路数）；配电箱的N线端子排和PE端子排的接线点数量至少为两个以上；开关盒应配备N线端子和PE线端子.

7. 配电箱的金属主体，开关箱，金属电器安装板以及不正常充电的电器金属底座和外壳必须通过PE导线端子板，金属箱门与PE导线电气连接和金属盒体都必须使用软铜线进行电气连接.

8. 配电箱和配电箱中电气安装板上电气组件的间距，垂直方向应不小于80mm，水平方向应不小于20mm.

9. 配电箱和配电箱的电线入口和出口应设置在箱体的底部. 入口孔和出口孔必须用橡胶垫圈绝缘. 进线和出线不得直接接触盒子. 箱形支架的梁上应有用于进出线的预留孔.

10. 配电箱和配电箱的形状和结构应能够防止雨水和灰尘. 开门时的防护等级不应低于IP21，关门时的防护等级不应低于IP44.

组件选择配置

1. 主配电箱中的电器应具有电源隔离，电路正常连接和断开以及短路，过载和漏电保护功能.

主配电箱（配电柜）由一个进线单元和一个出线单元组成（版权所有），或者由一个进线单元和几个出线单元组成，带有透明的塑料外壳，带有可见的断开点. 具有明显断开点的透明塑料外壳分流断路器和辅助电源类型的分流漏电保护器，当辅助电源出现故障时可以自动断开. 每个回路的输出端应安装一个三点接线端子.

2. 总配电箱（配电柜）的配电回路数为1〜5回路.

3. 配电箱由一个输入单元和几个输出单元组成. 它配备有一个带可见断开点的透明塑料外壳断路器主开关，一个带可见断开点的透明塑料外壳断路器子开关和五个. 点接线端子.

4. 配电箱的配电回路数为2〜7回路.

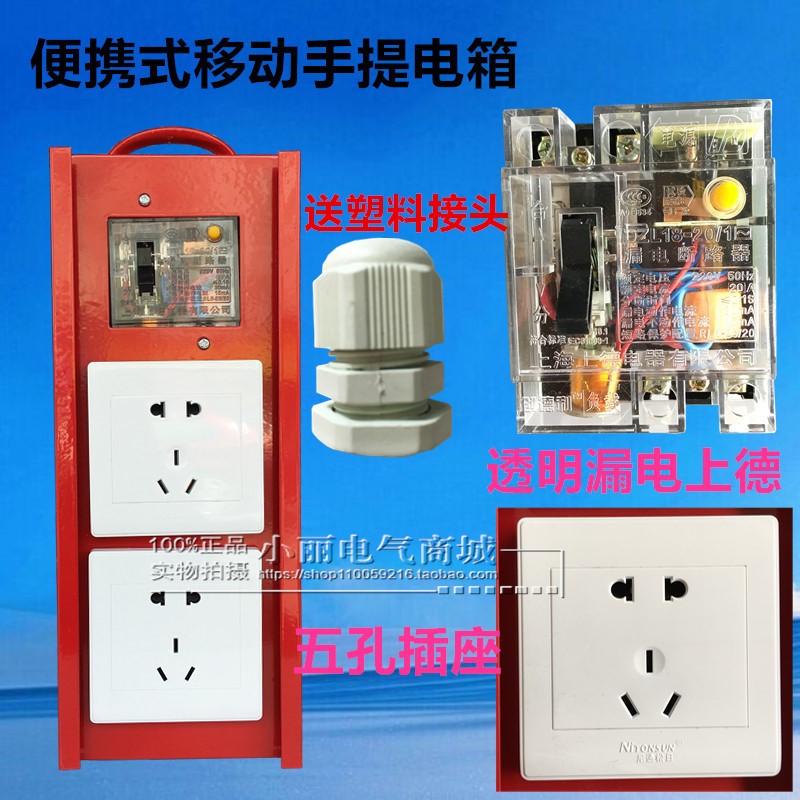

5. 该开关盒由一个进线单元和一个出线单元组成，配有一个带有可见断点的透明塑料外壳断路器配电箱怎么看对应开关，一个漏电保护器和一个五点接线端子.

6. 主配电箱（配电柜），配电箱和开关箱可见断开点的透明塑壳断路器应安装在电源入口端.

7. 主配电箱应配备电压表，总电流表和电度表. 电流表和电度表不得共享一组电流互感器. 安装电流互感器时，其次级电路必须具有带保护点的连接点，严禁断开电路.

8. 主配电箱（配电柜）中的漏电保护器的额定漏电电流应大于30mA，额定漏电时间应大于0.1S，但应取其额定漏电电流与额定漏电时间的乘积. 应该大于30mA吗？

9. 配电箱内漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1S.

10. 严禁使用插头和插座主动连接配电箱和开关箱的电源插座.

11. 配电箱和配电箱应具有名称，用途，分流标志和系统接线图.
