图形化的过电流保护原理及过电流保护器的工作过程

过电流保护是指当电流超过预定最大值时使保护装置工作的保护方法. 当流过受保护原稿的电流超过预先设置的某个值时，保护装置将启动，并且使用时限来确保动作的选择性，从而使断路器跳闸或发出警报信号.

过电流保护主要包括短路保护和过载保护两种. 短路保护的特点是设定电流大和瞬时动作. 电磁脱扣器（或继电器）和保险丝通常用作短路保护组件. 过载保护的特点是整定电流小，动作反时限. 热继电器和延时电磁电流继电器通常用作过载保护组件.

在没有太多浪涌电流的情况下，保险丝通常用作过载保护组件.

在TN系统中，当使用保险丝进行短路保护时，熔体的额定电流应小于单相短路电流的1/4；当受断路器保护时，断路器的瞬时或短时动作将使过电流跳闸. 设备的设置电流应小于单相短路电流的2/3.

许多电子设备的额定电流不允许超过额定电流，否则设备将被烧毁. 因此，这些设备已制成电流保护模块. 当电流超过设定电流时，设备将自动关闭电源以保护设备. 这是过电流保护. 例如计算机主板上的USB接口，通常会有USB过流保护以防止主板被烧坏.

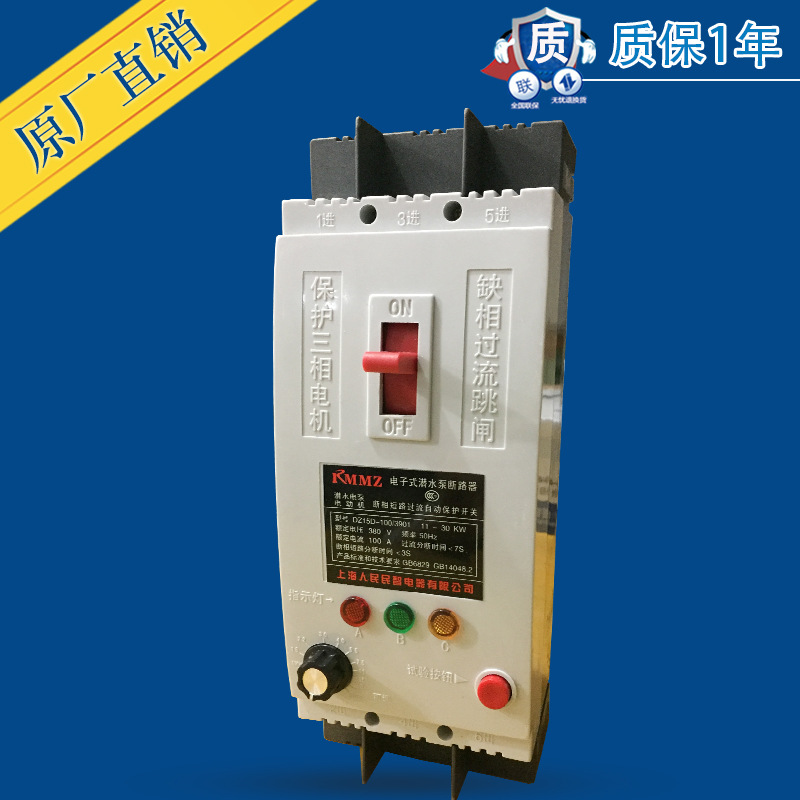

下面以图片显示过电流保护器的工作原理，如图所示.

过流保护原理

在相间短路故障或异常负载增加或电网绝缘水平降低的情况下，电流将突然增加，电压将突然降低. 过电流保护是根据线路选择性的要求来设置电流继电器的工作电流. . 当线路中的故障电流达到电流继电器的作用值时，电流继电器的动作会根据保护装置的选择要求有选择地切断故障线路过流保护器，并通过其触点激活时间继电器. 经过预定的延迟后，时间继电器接触点闭合，断路器跳闸线圈已连接，断路器跳闸，故障线被切断，同时信号继电器已激活，信号板放下，然后打开灯光或声音信号.

当发生负载短路，过载或控制电路故障之类的意外情况时，它将导致过多的电流流过稳压器中的开关晶体管，这将增加灯管的功耗并产生热量. 如果没有过电流保护装置，则可能会损坏电源开关晶体管. 因此，过流保护通常用于开关稳压器. 最经济，最方便的方法是使用保险丝. 由于晶体管的热容量小，普通的保险丝通常不能起到保护作用，而常用的是快速熔断保险丝. 该方法具有易于保护的优点，但是，需要根据特定开关晶体管的安全工作区域要求来选择保险丝规格. 这种过流保护措施的缺点是不易频繁更换保险丝.

线性稳压器中常用的限流保护和电流切断保护可用于开关稳压器. 然而，根据开关调节器的特性，该保护电路的输出不能直接控制开关晶体管，但是必须将过电流保护的输出转换成脉冲命令以控制调制器以保护开关晶体管. 为了实现过电流保护过流保护器，通常需要在电路中串联一个采样电阻，这会影响电源的效率，因此，它主要用于小型功率开关稳压器中. 在大功率开关电源中，考虑到功耗，应尽可能避免接入采样电阻. 因此，通常将过电流保护转换为过电压和欠电压保护.
