将铅酸电池充电器更换为锂电池的

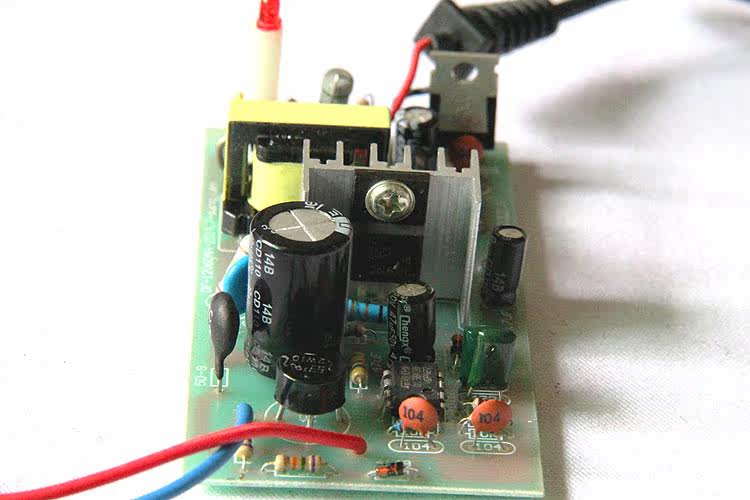

从图中可以看出，右下角的晶体管输出通过30K电阻连接到L431的采样端. 当没有输出电流时，晶体管处于截止状态. 对三个串联电阻采样自制正负脉冲充电器，改变下限或上限电阻值可以改变基准电压. 当有电流输出时，运算放大器LM358的引脚1的电位上升，并且晶体管导通，从而将L431的参考电压拉低，因此输出电压上升. 从这个角度来看，断开此30K电阻可以保持恒定的输出电压. 事实证明，充电器输出电压过高. 我在L431上将另一个电阻与3.9K电阻之一并联. 原始充电器电压为55.4V. 并联后，电压降至54.6V，然后拉至锂电池给电池充电并测量充电电流以维持1.8A. 充电至52V时，电流开始减小. 当达到54.5V时，充电器的红灯变为绿色，并且电流减小到300mA. 将电池再充电一个小时，然后将电池完全充满，保持54.6V.

更改的部分如下:

从图中可以看出，L431的较低电阻为68K和2.2K，等于2.1K，较高电阻为3，即22K + 20K + 3.9K = 45.9K（如果要将电压从55.4降低） V至54.6V，上限电阻应为45.2K左右，如何将电阻减小0.7K，尝试在3.9K电阻上并联18K，结果完全满足要求.

当然，每个充电器的电路并不完全相同，改变方式也不完全相同，只要按照这个原理将充电器调整到合适的电压即可.

此晶体管的作用是在有输出电流时该充电器的电压上升. 我朋友的另一个铅充电器没有这个晶体管. 它通过运算放大器输出端的60K电阻直接连接到L431. 无论如何，无论它如何变化，您都只需要找到L431的上下电阻与参考端之间的连接点，此时就可以断开其他电阻.

现在人们看到了锂电池的好处，其中许多用铅酸电池被锂电池取代. 有人说用铅电池充电器给锂电池充电是不好的. 实际上，在我们改变了这种方式之后自制正负脉冲充电器，它与锂电池充电器完全一样. . 我希望本文能激发电子爱好者的兴趣，他们有更好的建议，请一起分享.
