应急灯电路图消防应急灯广泛用于走廊和公共场所的消防通道. 现在，此类应急灯已安装在工厂和矿山，大型超市，医院和学校中. 市场上的许多消防应急照明灯都是由消防和安全监督部门监督的产品. 种类很多，但是功能很基本...

关键字: 应急灯电路图

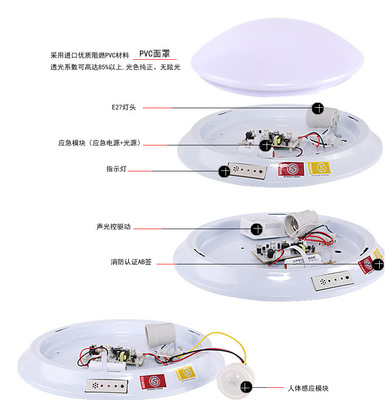

消防应急灯广泛用于公共场所的走廊和消防出口. 现在，此类应急灯已安装在工厂和矿山，大型超市，医院和学校中. 市场上的许多消防应急照明灯都是由消防和安全监督部门监督的产品. 品种很多，但功能基本相同. 当主电源中断时，消防应急灯将自动打开，并且在有来电时它将自动关闭. 作为一种备用照明设备，消防应急灯配备有电池G（或电池），可在电源故障时提供电源. 由于应急灯长时间与市电并联工作，因此容易发生故障. 因为它是特殊产品. 它们中的大多数不提供电路图. 为了便于维护，作者分析了四个应急灯，并绘制了图1至图4所示的电路图以供参考.

图1所示的应急灯是最简单的应急灯. 有市电时. 通过变压器B进行降压，整流和滤波. 这时，6V DC继电器闭合，并且常开触点闭合，以便通过R1降压将整流后的DC电源充电到电池，并且LED用作电源指示灯. 当市电停电时，6V继电器断电. 常开点断开，常闭点连接. 应急灯泡ZD连接到电池端. 电灯可以起到应急照明的作用. 当城市电力恢复时. 回复以上过程. 常见故障: （1）电池充电时间过长，电动液压油干燥消防应急灯蓄电池价格，过早损坏. （2）变压器长时间通电，过热后烧毁. （3）最常见的是继电器线圈的长期通电或其接触消融. 这种灯比简单的便宜. 但是，失败更多.

与图1相比，图2和图3是改进的电路，使用晶体管作为非接触式开关. 有市电时，通过变压器降低整流滤波后的电压. 一种方式是将D2充电至电池，另一种方式是将电阻R2的基极偏置电压提供给Q1，从而使Q1饱和并导通，并且Q2（或Q3）截止. 灯泡ZD1和ZD2关闭. 切断电源后，C1端子上的电压消失. 由于图2中D2（或图3中D3）的隔离，Q1被切断. 通过. 灯泡ZD1和ZD2点亮. 来电时恢复上述过程. 发光管LED用作电源指示器. 常见故障: 由于长期电池充电. 没有完整的保护电路. 因此，如果灯泡长时间点亮，则最容易折断，其次是变压器，然后是晶体管Q2（或Q3）. 它也很容易因热而损坏. 通常，这些组件可以正常工作.

图4所示的电路是更正式的产品. 市电正常时. 通过对变压器进行降压，整流和滤波消防应急灯蓄电池价格，可在C1上获得约13V的DC电压. 该电压通过R3，Q1，D6为电池充电. Q1的基极连接到齐纳二极管DZ1，并且电阻器R4既是Q1的基极的偏置电流电阻又是稳压管的限流电阻，因此Q1的基极约为8.9V，因此充电电压最高限制为7.6V. 可以保护电池. 充电电流随电池电压而变化. 电压越低，充电电流越大，反之亦然. 在充电状态下，由于D7和R10的作用，Q2饱和并导通，Q3截止，Q4也截止，因此照明灯ZD1和ZD2不点亮. 由于任何原因切断220v AC电源时，变压器B1的次级绕组没有输出功率. DC 13V电压在电路中消失，并且D7的正极没有电压. 由于Q2在停电前处于饱和导通状态，因此Q3立即接通，Q4的基极电位升高，并且Q4也接通，并且照明灯DZ1和DZ2点亮. 亮. Q4打开后，集电极处于低电位. 由于R1连接在Q4的集电极和Q3的基极之间，因此Q3的基极电位下降，维持Q3的导通状态，并且照明灯始终点亮. 红色LED用作充电指示灯，绿色LED用作主电源指示灯. 红灯指示电池正在充电，绿灯指示存在交流220V电压. 当220V AC电源切断时，0N / OFF是照明灯的开关按钮. 此按钮可用于打开或关闭照明.

当应急灯失效时. 您可以先观察两个指示灯的工作状态. AC 220V电源正常时. 绿色指示灯应该亮着，电池充电红色指示灯也应该亮着. 如果绿色指示灯不亮，则应检查变压器次级是否具有9V交流电压，电容器C1的两端都应具有约13V的直流电压. 如果两个地方都没有电压. 通常，变压器B1损坏. 电源（绿色）指示灯点亮，而充电（红色）指示灯熄灭. 它可以测量Q1发射器的电压是否约为7V. 如果没有电压，则应在Q1之前检查相应的组件. 在维护过程中，可以断开电池的正极以测量应急灯的开路充电电压和通道充电电压. 通常，它应约为7V，充电电流约为450mA. 如果电压过高，应检查Q1是否短路，DZ1和R14是否断开. 充电电压过高会导致电池过充电损坏. 当交流220V停电时. 指示灯ZD1和ZD2熄灭. 首先检查灯泡是否损坏. 然后检查三极管Q2，Q3，Q4及其相关组件是否损坏；电池老化等.
