富士宝电磁炉主板—如何解决富士宝电磁炉主板的故障

想必您听说过富士宝电磁炉，那么如果我们家的电磁炉主板出现问题该怎么办？这时，我们不想去维修部门找一个解决这个问题的主人，也不想花这么多不公正的钱，我们该怎么办，那么下面的编辑将向我们的朋友详细解释如何解决了富士宝电磁炉主板的问题. 有兴趣的朋友可以一起看看. ​​

富士宝电磁炉主板

大多数富士宝电磁炉主板位于LM339的6、7针上. 要正常获得黄金数据点，针脚7的电压必须至少比针脚6的电压高0.2V，即使只有0.17V，也会发生奇怪的故障. 您可以检查那些大电阻，虽然看起来正确，但不要忘记.

即使仅增加2K以下的几K电阻，也会改变引脚6和7之间的电压差. 几K的误差通常在万用表的误差范围内. 因此，万用表通常用于检查电阻. 很好，通常认为该电压绝对正确. 但这实际上是关键. 对于我们的维护人员来说，几乎不可能找到一个准确的五环电阻器，因此有时需要灵活更换.

还请注意，引脚6和7之间的电压差不应相差太大，否则会出现更多奇怪的故障. 有许多与该功能的美感非常相似的电磁炉，但也存在很多不一致之处，例如电磁炉并非如此. 这是另一个非常有特色的电磁炉.

许多维修人员必须注意一些关键点的电压值，但是电压差对于电磁炉而言更为重要. 这种同步电路就是这种情况. 如果理解了这一点，则可以修复许多故障，并且可以轻松，快速地修复大多数问题，而无需使用电路图.

电磁炉没有拿起锅并迅速修理；对于熟悉的人来说，不检查锅的电磁炉很容易，但是新手经常会发现它更难检查，而且很容易将其误认为是MCU损坏. 对于这种情况，我将告诉您一些我积累的经验电磁炉主板电路图讲解，同时，我也想与大家交流并提高彼此的技术水平.

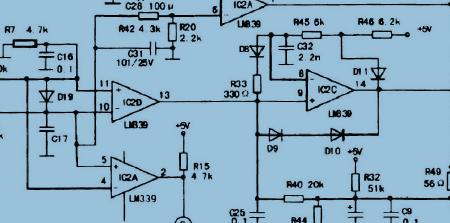

首先找到两个驱动器管的基座，然后查看LM339的哪个引脚连接到它. 根据LM339的内部框图，您可以看到与其相关的另外两个引脚，这两个引脚之一必须连接到MCU. MCU的此引脚是PWM脉冲信号的输入引脚.

找到引脚后，问题很简单. 在下一步中，您可以先断开D20的连接，然后测量MCU输出的PWM脉冲信号是否确定故障位置. 在此之后，无需赘述其他特定的检测步骤，我相信有些基础知识的朋友会知道如何进行检查.

另一个要点是B点和D点已连接（引脚1和5）. 引脚1与引脚6和7有关；如果引脚6和7上的电压发生变化，则引脚1上的电压也将随之变化. PWM脉冲信号将不可避免地受到影响. 最常见的是此问题，即6针和7针之间的不良聚酯电容器（2A222J）导致无法检测到锅炉.

阅读文章后，您是否了解如何维修富士宝电磁炉的主板？如果您了解了它，则无需花一些钱修理它，那么我们就节省了一笔钱. 如果您在阅读文章后仍然不了解它电磁炉主板电路图讲解，那么每个人都必须将Fujibao电磁炉的主板交给的大师. 修理. 希望以上文章内容对您有所帮助.
