最新铜标准载流量

最新铜标准载流量

常用的母线流量计

带有铜条（90度角和圆角）和铜线的标准截流手册（表）

1. 铜棒（90度角和圆角）的标准流量截止手册？

2. 铜线的标准切断手册？

铜排截面积的公式铜排的载流量口诀，铜排的承载能力

摘要:

【1】青铜母线负载流量计算法，易于记忆任意尺寸矩形母线的载流量

矩形巴士的匝道容量:

40℃时的铜排量=行宽*厚度系数

行宽（mm）;厚度系数为: 当母线为12厚时为20； 10厚时为18；依次:

[12-20、10-18、8-16、6-14、5-13、4-12]

双层铜排[40℃] = 1.56-1.58单层铜排[40℃]（根据横截面尺寸）

3层铜排[40℃] = 2个单层铜排[40℃]

4层铜母线[40℃] =单层铜母线[40℃] * 2.45（不建议选择这种类型，最好使用异形母线）] * 0.85

铝排[40℃] =铜排[40℃] /1.3

例如，如果TMY100 * 10的当前承载能力为:

单层: 100 * 10 = 1860A [请查看1860A手册]

双层: 2 [100 * 10]载流量: 1800 * 1.58 ＝ 2940（A）； [检查手册为2942A]；

三层: 3（TMY100 * 10）载流量为: 1860 * 2 = 3720（A）[有关3780A的检查手册]

以上所有计算都非常准确，足以接近手册数据.

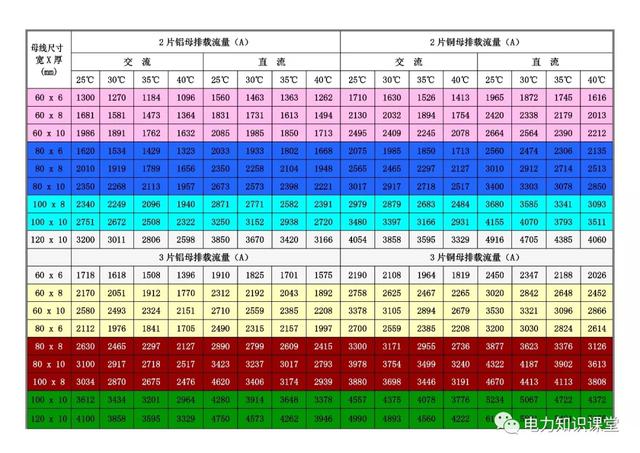

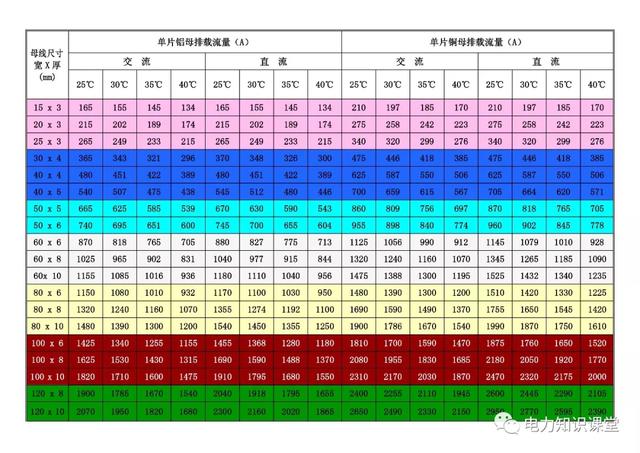

【2】铜棒载流量表

一根矩形铜条

规格环境温度25℃环境温度35℃

水平（A）垂直（A）水平（A）垂直（A）

第二铜排的载流量口诀，铜线的载流量（35℃）

三，抽屉柜抽屉线的选择标准

横截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3

电流（A）50 63 80100 125160200250300400500 60

导体载流量的计算公式

1. 目的:

可以使用一些简单的心理计算直接计算各种导线的载流量. 导线的载流能力与导线的表面有关，但也与导线的材料（铝或铜），类型（绝缘的导线或裸线等），敷设方法（裸线或裸线）有关. 管道等）和环境温度（大约大25度）和其他相关因素，影响因素很多，并且计算更为复杂.

2. 计算公式:

10五分，100秒.

25、35，四个和三个领域.

70、95，两次半.

灯管温度降低10％.

半裸线.

铜线升级计算.

3. 说明:

该公式基于铝芯绝缘电线的条件，该电线置于环境温度25度下. 如果条件不同，则分别声明该咒语. 绝缘电线包括各种类型的橡胶绝缘电线或塑料绝缘电线. 口头禅并不直接指示各种横截面的载流量（电流，安培），而是通过“将横截面乘以一定倍数”来表示的. 为此，您应该熟悉导线的横截面，（平方毫米）的布置

1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185 ......

制造商生产的铝芯绝缘线的截面积通常从2.5开始，而铜芯绝缘线的截面积从1开始;裸铝线从16开始；裸铜线从10开始.

①该公式表明，铝芯绝缘电线的载流能力（安培）可以计算为多倍的横截面. 在咒语中，阿拉伯数字表示导线的横截面（平方毫米），而中文字符表示倍数. 公式部分与倍数之间的关系安排如下:

.. 10 16-25 35-50 70-95 120 ....

五次四次三次二次半两次

现在通过与公式进行比较将更加清楚. 事实证明，“十个以下十个”表示横截面小于十个，并且载流量是横截面数量的五倍. “ 100 on two”（两百表示）表示横截面大于100，并且载流量是横截面数量的两倍. 第25节和第35节是四次和三次之间的边界. 这就是“寇公式25、35四四分界”. 横截面70和95是2.5倍. 从上面的布置可以看出，除了10以下和100以上，中间导体的横截面是每两个规格相同的倍数.

以下是环境温度为25度的铝包绝缘线:

[示例1]对于6平方毫米，按10到5以计算30安培的载流量.

【示例2】对于150平方毫米，按100到2，计算出的载流量为300安.

【示例3】对于70平方毫米，载流量计算为175安培，乘以70和95的两倍半. 从上述布置还可以看出，倍数随横截面的增加而减小. 在多个更改的交界处，误差会稍大一些. 例如，横截面25和35在四倍和三倍的边界处，25是该范围的四倍，但靠近变为三倍的那一侧，根据公式为四倍，即， 100安培但实际上不到四倍（根据手册为97 A）. 另一方面，相反是35. 该公式是105安培的三倍，实际上是117安培. 但是，这对使用几乎没有影响. 当然，如果您可以指望胸部，则在选择导线的横截面时，不应让25充满100安培，而35则可以略大于105安培，以更精确. 同样，2.5平方毫米电线的位置是起点（左端）的五倍，实际上是五倍以上（最大20安培或更高），但是为了减少电线中的功率损耗，通常不会那么大，手动. 通常，只有12安培被标记.

②从现在开始，我们的口头禅是应对条件的变化. 这句话: 根据计算，如果通过管道敷设（包括铺设沟槽板等，即电线被保护套覆盖，未知），则可降低管道渗透温度的10％到①，则环境折价20％（乘以0.8）如果温度超过25度，则应根据①计算，然后再折10％. （乘以0.9）.

环境温度是指夏季最热月份的平均最高温度. 实际上，温度是波动的，在正常情况下，它不会对导体的载流量产生很大影响. 因此，只有在某些高温车间或更热的地方温度超过25度时才应考虑打折.

另一种情况是两种情况都会改变（管子磨损时温度会升高）. 按①计算20％的折算，然后计算10％的折算. 或简单地一次计算30％的折扣（即0.8×0.9 = 0.72，约为0.7）. 也可以说这意味着管子的温度下降了20％.

例如: （铝芯绝缘电线）10平方毫米，穿过管子（20％的折扣）40安培（10×5×0.8 = 40）

高温（10％off）45安培（10×5×0.9 = 45安培）.

通过灯管的高温（30％off）35安（1O×5×0.7 = 35）

95平方毫米，通过灯管（关闭20％）190安（95×2.5×0.8 = 190）

高温（10％off），214安培（95×2.5×0.9 = 213.8）

通过管的高温（关闭30％）. 166安（95×2.5×0.7 = 166.3）

③关于裸铝线的载流能力，其口头禅是指出增加了一半的裸线，即在①中计算后再增加一半（乘以l.5）. 这意味着与裸铝线相比，具有相同横截面的铝芯绝缘线的载流量可以提高一半.

[示例1] 16平方毫米的裸铝线，96安培（16×4×1.5 = 96）

高温，86安（16×4×1.5×0.9 = 86.4）

【示例2】35 mm2裸铝线，150安培（35×3×1.5 = 157.5）

【示例3】120平方毫米的裸铝线，360安培（120×2×1.5 = 360）

④对于铜线的载流能力，其口头禅是指对铜线的升级进行计数. 也就是说，将铜线的横截面按横截面排列的顺序升高一级，然后根据相应的铝线条件进行计算.

[示例1]将35平方米的裸铜线在25度下升级到50平方毫米，然后根据50平方毫米的裸铝线，以225安培（50×3×1.5）计算25度.

[示例2] 16平方毫米的25度铜绝缘电线，根据相同条件的25平方毫米的铝绝缘，计算为100安培（25×4）

[示例3] 95平方毫米的25度铜绝缘线通过管，根据相同条件在120平方毫米的铝绝缘线下计算，计算为192安培（120×2×0.8）.
