外部加热电烙铁的制造方法

外部加热电烙铁的制造方法

【专利摘要】本实用新型公开了一种外热式电烙铁. 外加热式电熨斗包括内芯，内芯壳和烙铁头. 内芯套在内芯壳中. 内芯包括陶瓷基体和导线. 陶瓷基体和导线一体地烧结. 本实用新型的外热式电烙铁发热芯具有比传统外热式发热芯更长的使用寿命和更快的加热速度.

[专利说明]

外部加热电烙铁

技术领域

[0001]本实用新型涉及电烙铁领域，尤其涉及外部加热的电烙铁.

【背景技术】

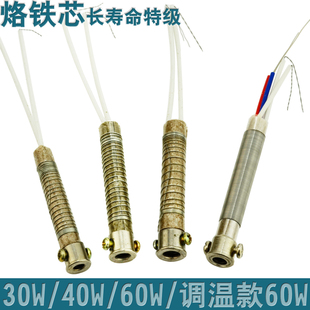

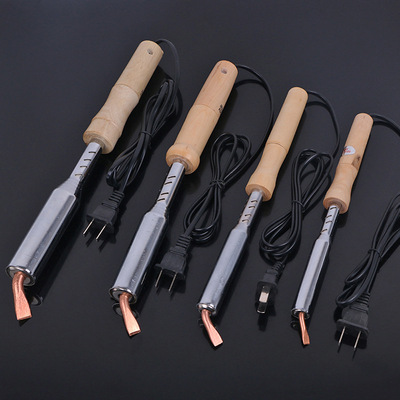

[0002]电烙铁是电子生产和电器维修的重要工具. 主要目的是焊接组件和电线. 根据机械结构，可分为内部加热电烙铁和外部加热电烙铁. 吸锡烙铁和吸锡烙铁根据用途不同分为高功率烙铁和低功率烙铁. 常用的外部加热电烙铁的内芯是通过将加热丝平行缠绕在空心瓷管上而形成的，中间的云母片被绝缘，并且将两根导线引至220V交流电源，但是由于技术和成本原因，以及结构问题，电熨斗的使用寿命和加热速度都很差.

[实用程序模型内容]

[0003]本实用新型的目的是提供一种使用寿命更长，升温速度更快的外热式电熨斗.

[0004]为了达到上述目的，本实用新型采用以下技术方案，即一种外部加热的电烙铁，包括内芯，内芯壳和烙铁头，内套有套筒在内芯壳中，内芯包括陶瓷. 基板和导电线，陶瓷基板和导电线被烧结在一起，并且导电线连接到烙铁头. 陶瓷基板和导线烧结成一体，加热效果好，使用寿命长.

[0005]在一些实施例中，内芯壳是空心圆柱体，内芯壳的一端的内径大于另一端，陶瓷基体是圆柱形的，并且陶瓷的外径如果基部大于内芯壳的较小端的内径并且小于内芯壳的较大端的内径，则导线穿过内芯壳的较小端. 内核壳体两端的内径不同，因此陶瓷基板无需任何其他结构即可穿透内核壳体达到极限.

[p] [0006]在一些实施例中，在内芯壳的较大端处提供密封件，并且该密封件固定地连接到内芯壳. 设置密封以密封内芯外壳并固定内芯.

[0007]在一些实施例中外热式电烙铁，导线由钨，钼和rh中的一种或两种材料制成.

[0008]在一些实施例中，通过丝网印刷将导线施加到陶瓷基板上.

[0009]在某些实施例中，陶瓷基板由90％-95％的氧化铝制成.

[0010]在一些实施例中内共烧结在一起.
