#微鲸望远镜的那事#Zubo AIR系列超薄伸缩架的应用

在中国一线城市的房价环境下，空间是宝贵的. 尽管当前的平板电视可以挂在墙上，但电视加上衣架的厚度经常从墙上伸出来，非常厚，不仅美观，而且对空间的占用也不容忽视！

因此，超薄电视《微型鲸鱼》系列应运而生. 它使用三层超薄技术将此电视应用于最薄的机身（4.9毫米），最薄的机器（25毫米），最薄的墙壁（从屏幕到墙壁的28毫米）. 然后让我介绍如何实现最薄的壁挂.

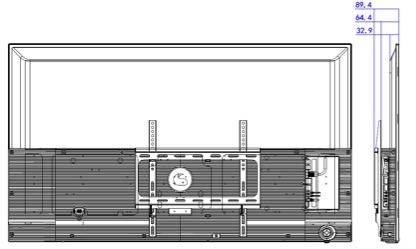

平面电视使用市场上常见的衣架，这将使平面电视离墙壁越来越远. 平板电视的背面距离墙壁约25〜50mm，加上传统电视的厚度约为50〜100mm，电视屏幕从墙壁突出. 可达75〜150mm. 它就像挂在墙上的厚砖一样，不仅难看，而且浪费空间！甚至微型鲸鱼AIR超薄平板电视的厚度也只有25mm，而普通的衣架会从墙上伸出多达50〜75mm，这无法反映超薄电视的效果.

然后需要一个超薄的衣架来匹配超薄电视的壁挂效果.

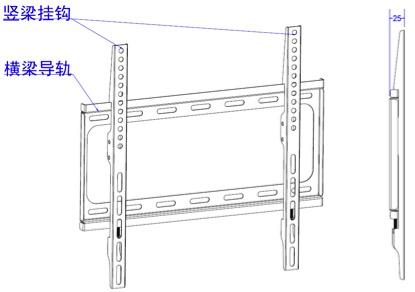

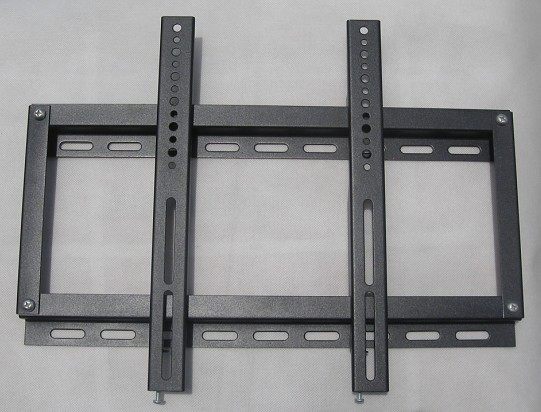

接下来，让我简要介绍一下普通电视衣架的原理. 如下图所示，平板电视吊架通常采用水平光束导轨和垂直光束挂钩的设计.

安装步骤如下:

1）用膨胀螺钉将横梁导轨固定在墙上；

2）用机械螺钉将垂直梁的钩子固定到平板电视背面的墙骨上；

3）垂直横梁钩与平面电视一起悬挂在横梁上；

从上图可以看出，普通电视衣架的缺点如下:

1）处于非活动状态，将电视挂在墙上后，不容易插入和拔下各种接口电缆；

2）使电视墙的悬挂更加突出.

由Micro Whale设计的这种伸缩式超薄衣架适用于Micro Whale AIR超薄电视. 其特点是电视后壳与墙壁之间的距离仅为3mm或什至为零，那么电视墙壁的厚度仅为28mm，相当于壁画的厚度，既美观又实用不占用空间.

那我现在将揭示这种神奇衣架的原理！

因为AIR超薄电视的上半部厚度仅为4.9mm，下半部的厚度为25mm. 因此，该衣架固定在电视后壳体的顶部，并容纳在整个机器的上部，从而节省了将常规衣架固定在后壳体背面的空间，并实现了电视后盖与墙壁之间的距离为零. 同时超薄电视挂架，吊架为可伸缩结构，可实现距墙的距离的可变调节，便于插拔电视的各种端子接口线.

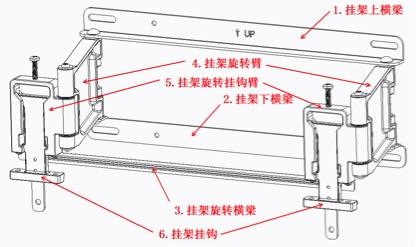

其中，衣架的上梁，衣架2的下梁超薄电视挂架，衣架3的旋转梁是钣金冲压件，衣架的旋转臂4，衣架的旋转钩臂5. ，并且衣架6的钩是铝合金压铸件.

此挂架的伸缩原理是: 从一侧推动电视时，将6挂架挂钩固定在电视上，将6挂架挂钩通过卡位置固定到5挂架旋转挂钩臂， 5吊架旋转钩臂通过4吊架旋转臂的两个旋转轴旋转，从而使电视机的前后左右位置移动，从而实现伸缩效果.

此衣架和电视的安装效果如下图所示. 将6个挂钩固定在电视后壳的顶部. 在后壳和屏幕的高度之间留出一定空间以容纳挂架. 当吊架旋转臂缩回至极限位置时，电视后盖与墙壁之间的距离为零.

安装步骤如下:

1）用螺钉将衣架组件（1个衣架上梁，2个衣架下梁，3个衣架旋转梁，4个衣架旋转臂，5个衣架旋转钩臂）固定在墙上；

p>

2）将6个挂钩固定在电视后盖的顶部；

3）将6衣架挂钩固定在5衣架旋转挂钩臂上;

4）从侧面推动电视，使其通过4个挂架旋转臂旋转，然后缩回墙壁位置.

文字: 欧阳飞
