本发明属于家用产品领域,涉及一种利用单片机和传感器控制电机来自动启闭窗帘的装置,尤其是遥控窗帘装置.
技术背景:
市场上现有的自动窗帘,一种是通过红外感应原理制备的红外遥控自动窗帘. 其原理是利用红外遥控来控制电机,以达到启闭窗帘的目的. 有人必须控制它. ,程序比较复杂,需要人工协助进行控制,没有人时不易实现自动控制状态;另一种是使用光控或声控自动窗帘,其原理是通过光和声来控制电动机,这需要使用来转换声电和光电,这种类型的控制电路的成本是产品高,不利于通用形状的普及. 简而言之,目前在各种场合使用的窗帘在自动控制方面仍然难以实现全自动控制,并且结构相对复杂且不易使用.
技术实现要素:

:
本发明的目的是克服现有幕帘结构及其控制技术的不足,寻求设计一种利用光敏电阻和单片机自动控制光幕的光敏自控幕帘. 窗帘开关.
为了达到上述目的,本发明采用光敏电子元件来实现自动控制窗帘开合的功能,可以降低成本和使用难度,从而实现全自动控制,使用户可以享受光敏自动窗帘的生活便利. 本发明的主要部件包括光敏电阻,单片机,555定时器和红外传感器以形成控制电路. 小型电动机和皮带轮构成执行电路;光阻改变了光敏电阻的电阻,因此单片机控制电机以实现窗帘的自动打开和关闭.
本发明的主要结构包括红外传感器,光敏电阻,控制电路和选择按钮. 红外传感器安装在现有窗帘框架的一端和中部,而光敏电阻放置在窗帘框架的另一端并连接至控制电路. 光敏电阻光电连接工作,选择按钮电连接到控制电路,并实现手动调节控制;所述单片机芯片上分别连接有两个红外传感器,所述定时芯片和所述电阻的组合形成定时电路,并与所述单片机相连. 电容器的两端串联连接,然后连接到晶体振荡器. 由四个晶体二极管和直流电动机组成的传输结构通过电动机驱动电路的芯片电连接至单片机的芯片. 整个机器的电气控制已电气连接,以控制窗帘的运动.
本发明结构新颖,电气原理简单,制造成本低,操作方便,控制性能好,可广泛用于改造现有幕帘结构的自动电路控制. 与现有的自动窗帘相比,该产品消除了远程控制的弊端,具有真正实现窗帘自动控制的优点. 它在家庭,办公室,旅馆,学校和其他场合,特别是在办公领域中具有广阔的应用前景.

图纸说明:
图. 图1是本发明原理结构的.
图. 图2是本发明的工作流程图.

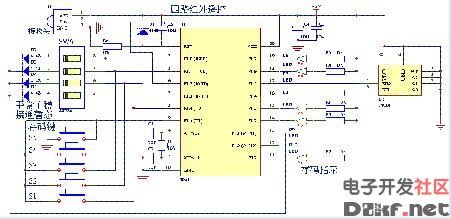

图. 图3是本发明的电原理图.
详细实现:

将通过以下实施例和附图进一步详细描述本发明:
示例1:
本实施例的主要结构包括红外传感器1和2,光敏电阻3和4,控制电路5,选择按钮6和窗帘框架7,红外传感器安装在现有窗帘框架的一端和中间. 分别如图7、3和4所示,将光敏电阻3放置在幕框7的另一端上,并与控制电路中的光敏电阻4进行光电工作. 选择按钮6与控制电路5电连接,实现手动调节控制. 两个红外传感器3和4或U4和U5分别连接到微控制器芯片U1的p0.0和p0.1端子,定时芯片U3和电阻R2,R3,R4,R7和R8构成定时电路,并且连接微控制器芯片U1的p1.7端子;在微控制器芯片U1的x1和x2端串联电容器C2和C3,然后连接晶体振荡器U7. 四个晶体二极管D1. 遥控窗帘电路的设计,D2,D3和D4以及直流电动机U6形成传输结构. 芯片U2和微控制器芯片的p1.3,p1.4和p1.5端子电连接;整个机器的电气控制已电气连接,以控制窗帘的运动.
窗帘将根据不同的光强度自动调节开关,将室内的光强度转换为电压并将其与标准值电压进行比较,然后将比较信号传输到单片机,然后再将单片机将信号传输到驱动电路,通过驱动电路自动控制实现窗帘.
当感应电路感测到室内照明的变化时,将信号提供给控制电路,然后由单片机控制电机以调节窗帘的状态. 例如: 早晨,室内光线相对较暗,窗帘是打开的. 慢慢到中午,室内光线逐渐变强,随着室内光线的变化,窗帘将慢慢关闭,以实现连续自动控制. 到了晚上,窗帘将保持关闭状态.

感应电路: 它由一块U3(555定时器)和电阻组成,U3的5个引脚连接到标准电压(R2和R3分压后的电压),并连接2个和6个引脚对于检测电压(光敏电阻(电阻和电压除以R8)),引脚8连接到高电平(Vcc),引脚7连接到电阻R4,然后连接到高电平,引脚1接地,引脚4连接至高电平,引脚3连接至控制电路微控制器U1(89C51)的8(P1.7)引脚,此处555定时器实现了施密特触发器的功能,具体实现过程为: 室内光比较暗,光敏电阻R7的电阻就比较大,以致U3的6脚电压小于5脚的标准电压,窗帘打开;当室内光线变强时,光敏电阻R7电阻变小,因此U3的引脚6的电压大于引脚5的标准电压,则窗帘将缓慢关闭. 为了防止室内光线不足并导致窗帘自动打开,微控制器使用R10检测室外光线. 如果光线不足,则窗帘完全关闭;当室内光线达到平衡状态时(U3的6针电压等于5针的标准电压),为防止电机来回工作,请使用施密特触发器Delay效果.
控制电路: 一台U1(89C51)单片机,两个红外传感器U3,U4和一个晶体U7,U1 4(P1.3). 遥控窗帘电路的设计,5(P1.4),6(P1.5)管. 引脚连接到驱动电路,8(P1.7)引脚连接到感应电路,9(RESET)引脚连接到按钮以控制复位信号(作为手动切换到自动),X1和X2引脚连接到U7(晶体振荡器),U1. 38(P0.1)和39(P0.0)引脚连接到两个红外传感器U3和U4,以及27(P2.6)和28(P2 .7)引脚连接到两个开关按钮(手动),21(P2.0),该按钮连接到光敏电阻R10. 具体的实现过程: 当8个引脚向U1发出信号时,U1将分别从4、5和6引脚输出高电平和低电平,促使驱动电路打开和关闭窗帘,并通过2个红外传感器控制窗帘是否全部防止末端打开继续打开以保护电动机. 连接到U1引脚27和28的按钮是为了方便用户. 当室外光线相对较暗时,R10的电阻很大,其21针向微控制器U1发出信号以使其保持关闭状态,并且窗帘将始终关闭.
电机驱动电路: 电机驱动电路由芯片L293b控制. 一个芯片可以驱动一个四相步进电动机或两个直流电动机. 当使用该芯片驱动直流电动机时,需要四个二极管来形成电路. 更改端口逻辑组合的方法用于控制电动机的正向和反向旋转. 通过单片机的内部程序为I / O端口分配值,以完成每个端口的高低电平转换.
图3中的电路组件的参数和模型如下:
U1: SCM芯片89C51; U2: 芯片L293b; U3: 555定时芯片; U4: 红外传感器; U5: 红外传感器; U6: 直流电动机; U7: 晶体振荡器; R1: 1KΩ; R2: 3KΩ; R3: 3KΩ; R4: 10KΩ; R5: 1KΩ; R6: 51K; R7: 光敏电阻; R8: 100KΩ; R9: 300KΩ; R10: 光敏电阻; C1: 1uf; C2: 30pf; C3: 30pf; D1,D2,D3,D4是二极管.
