AC和DC固态继电器有什么区别

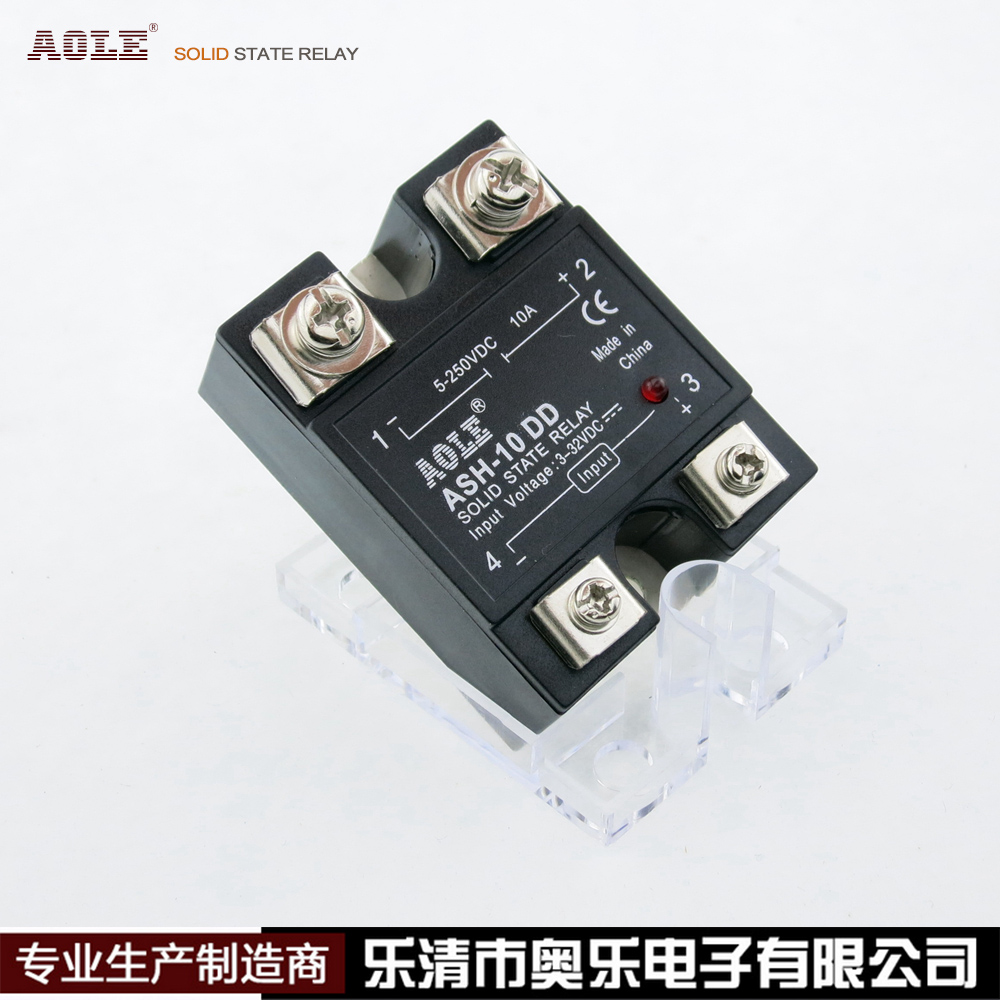

1. 什么是固态继电器，其优缺点是什么？固态继电器（也称为固态继电器）的英文名称是Solid State Relay，或简称SSR. 它是一种具有继电器特性的非接触式开关设备，可代替传统的电触点作为半导体设备的开关设备. 单相SSR是四端子有源器件，包括两个输入控制端子，两个输出端子以及输入和输出之间的光. 隔离后，将输入端的DC或脉冲信号加到某个电流值后，输出端可以从截止状态变为导通状态. 固态继电器工作可靠，寿命长，无噪音，无火花，无电磁干扰，切换速度快，抗干扰能力强，体积小，耐冲击，耐振动，防爆，防潮，防腐蚀，可以与TTL，DTL，HTL等逻辑电路兼容，并使用微小的控制信号直接驱动大电流负载. 主要缺点是存在通态压降（需要采取相应的散热措施），断态漏电流，交流和直流不能通用，触点组数少以及过电流，过电压和电压指标上升速度，目前的上升速度很差. 2.固态继电器可以在哪里使用？固态继电器已广泛用于计算机接口设备，电炉加热恒温系统，数控机械，远程控制系统，工业自动化设备中；信号灯，闪烁体，舞台照明控制系统；仪器仪表仪器仪表在广义上也可以具有自动控制，警报，信号传输和数据处理等功能，例如气动调节器，电动调节器和分布式仪表控制系统.

仪器可以改善，扩展或补充人体功能. 如显微镜，望远镜，声级计，酸度计，高温计等，可以扩展人类视觉，听觉，品尝和触摸输入（DC3-32V）恒流源类型和一个串联电阻电阻电阻，物质对电流的电阻称为物质的电阻.

低电阻的物质称为电导体，或简称为导体. 具有大电阻的物质称为电绝缘体，或简称为绝缘体. 限流型等. 4.过零型SSR和随机型SSR有什么区别？过零型SSR用作“开关”开关（“开关”的开关功能等效于普通继电器或接触器），我们通常会说大多数固态继电器为过零型（零-跨越SSR只能“切换”，而不能“调节电压”）. 随机SSR主要用于“斩波调压”（但随机SSR的控制信号必须是与电网同步的方波信号，并且可以在0°-180°的范围内改变上升沿以实现电压调节，单一电压0-5V的信号或模拟信号无法进行电压调节，从“电压调节”功能的角度来看，随机SSR与普通继电器或接触器完全不同）. 必须强调的是，在各种调压模块或固态继电器中用作输出触点的设备都是晶闸管，并且都依靠改变晶闸管的导通角来达到“调压”的目的，因此输出电压为正弦波. 波形均为“缺失角”的波形（不同于自耦合调压器调压器，即晶闸管调压器，也称为“晶闸管功率调节器”，“晶闸管功率调节器”或简称为“电功率”“调节器”）. “输出是完整的正弦波），因此在电网中存在更高的谐波，一定数量的噪声和一定数量的“污染”（相同的产品是相同的，这取决于斩波器电压调节原理）. 固态继电器的分类和工作原理固态继电器（Solid State Relay，缩写为SSR）是一种非接触式电子开关，由分立元件，膜固定电阻网络和芯片组成，并采用混合工艺组装来实现通过控制回路（输入电路）与负载电路（输出电路）的电气隔离和信号耦合，该固态设备实现了负载的开关控制功能，内部没有任何活动部件.

尽管市场上有许多规格的固态继电器，但它们的工作原理基本相似. 它主要由三部分组成: 输入（控制）电路，驱动电路和输出（负载）电路. 固态继电器的输入电路应提供一个用于输入控制信号的环路，以使其成为固态继电器的触发信号源. 固态继电器的输入电路大部分为直流输入，有些为交流输入. 直流输入电路分为电阻输入和恒流输入. 电阻输入电路的输入控制电流随输入电压线性和正向变化. 恒流输入电路，当输入电压达到一定值时，电流不再随电压的增加而明显增加，该继电器可应用于相当宽的输入电压范围. 固态继电器的驱动电路可以包括三个部分: 隔离耦合电路，功能电路和触发电路. 隔离和耦合电路目前使用两种电路形式: 光电耦合器和高频变压器. 常用的光耦合器包括光电晶体管，光电三端双向可控硅开关元件，光电二极管阵列（光电伏特）等. 高频变压器耦合是在一定的输入电压下形成约10MHz的自激振荡，并通过变压器铁心将高频信号传输到次级变压器. 该功能电路可以包括各种功能电路，例如检测整流，过零有没有通直流电的固态继电器，加速，保护和显示. 触发电路的功能是向输出设备提供触发信号. 固态继电器的输出电路在触发信号的控制下实现了固态继电器的通断切换. 输出电路主要由输出设备（芯片）和用于瞬态抑制的吸收环路组成，有时还包括反馈电路.

目前，各种固态继电器中使用的输出设备主要是晶体管（晶体管），单向晶闸管（晶闸管或SCR），三端双向可控硅开关（Triac），MOS场效应晶体管（MOSFET），绝缘栅型双极晶体管（IGBT）固态继电器（Solidstate Relay，SSR）是一种新型的由固态电子元件组成的非接触式开关. 它利用电子元件（例如开关晶体管，双向晶闸管和其他半导体元件）的开关特性来实现非接触，无火花以及接通和断开电路的目的，因此也称为“非接触式开关” . 与常规的“线圈簧片接触式”（Electromechanical Relay，EMR）相比，SSR没有任何可移动的机械部件，在工作期间也没有任何机械作用. 它具有比EMR更高的优势，例如响应速度快，可靠性高，寿命长（SSR切换时间可以达到108'109倍，是普通EMR 106的100倍），无动作噪音，耐冲击，耐机械冲击，良好的防潮防霉性能. 这些特性使SSR广泛用于军事，化学以及各种工业和民用电气控制设备. 固态继电器的控制信号所需的功率极低，因此可以使用弱信号来控制强电流. 同时，AC SSR采用过零触发技术，因此SSR可以安全地用于计算机输出接口，不会像EMR那样对计算机造成一系列干扰，甚至不会造成严重的崩溃.

最常用的类型是DIP包. 根据使用场合，控制电压和负载电压可分为两类: 交流和直流. 因此，有四种类型的DC-AC，DC-DC，AC-AC和AC-DC用作AC或DC电源上的负载. 开关不能混用. 根据负载电源的类型，SSR可以分为交流固态继电器（AC-SSR）和直流固态继电器（DC-SSR）. AC-SSR是一种固态继电器，使用双向晶闸管作为开关设备来连接或断开AC负载电源. AC-SSR具有不同的控制触发模式，可以分为两种类型: 过零触发类型和随机传导类型. 输入控制信号时进行过零触发AC-SSR有没有通直流电的固态继电器，当交流电源通过接近零电压时将其导通，因此干扰很小. 交流电源的任何相位均会打开或关闭随机传导型AC-SSR，因此在传导时可能会造成更大的干扰. 工作原理过零触发AC-SSR是一个四端子设备，其内部电路如图1所示. 1、2是输入端子，3和4是输出端子. R0是限流电阻. 光耦合器的全称是光耦合器. 英文名称为: optical coupler，英文缩写为OC，也称为光电隔离器，简称光耦. 它对输入和输出电信号具有良好的隔离性，因此广泛用于各种电路中. 目前，它已经成为最多样化和的光电器件之一. 组合器将输入和输出电路电隔离. V1构成反相器. R4，R5，V2和晶闸管V3构成一个过零检测电路. UR是双向整流桥. V3和UR用于获得双向晶闸管V4. 双向触发脉冲导通. R3和R7是分流电阻，用于保护V3和V4. R8和C形成一个电涌吸收网络，以吸收电源中包含的峰值电压或电涌电流，并防止对开关电路的影响. 或干涉.

应该指出的是，所谓的“过零”并不一定是电源电压波形的零点，而是通常指在10至25V或-（10至25）V，如图2所示. 图中的交流电压分为三个区域，区域I在-10V至+ 10V的范围内，称为死区. 当输入信号添加到该区域时，无法打开SSR. 区域Ⅱ在10-25V和-（10-25）V的范围内，称为响应区域. 在此区域中，只要添加了输入信号，SSR就会立即打开. Ⅲ区是幅度大于25V的范围. 它称为抑制区. 在该区域添加输入信号，并抑制了SSR传导. 当没有电压信号施加到输入端子时，光电耦合器的光电晶体管因为不接收光而被截止，V1饱和，V3和V4因为没有触发电压而被截止，并且SSR在这次. 添加输入信号后，光耦合器中的发光二极管发光，光电晶体管饱和，从而关闭V1. 此时，如果V3两端的电压在-（10-25）V或10-25V的范围内，只要正确选择分压电阻R4和R5，就可以将V2关断，从而使V3触发以导通，从而在开关的控制极上获得R 4→UR→V 3→UR→R7的V 4触发脉冲或反方向，并且V4导通，从而连接负载交流电源. 如果交流电压波形在图2中的区域III中，则由于V2的饱和而抑制了V3和V4的导通，从而抑制了SSR，从而实现了过零触发控制. 与电源电压的幅值相比，10〜25V的幅值可以认为是“零”.

因此，过零电压通常大致定义为0〜±25V，也就是说，在该区域中，只要添加输入信号，过零触发AC-SSR就可以接通. 除去输入电压信号后，光耦合器中的光电晶体管关闭，V1饱和，V3关闭，但此时V4保持导通状态，直到负载电流随电源电压减小到小于维持电流为止双向晶闸管，SSR的制造. SSR的输出设备可以分为双向并联晶闸管和反并联形式的两个单向晶闸管. 如果负载是感应负载，例如电动机，则静态电压上升率dv / dt是重要的参数. 由于单向晶闸管的静态电压上升率（200V /μs）远高于双向晶闸管的换向指数（10V /μs），因此，如果使用两个大功率单向晶闸管反并联来代替双向晶闸管，可以提高输出功率，另一方面，它也可以提高承受浪涌电流的能力. 此SSR称为增强型SSR. 在选择和使用时要注意的事项当选择用于低电流印刷电路板的固态继电器时，由于引线端子是由高导热性材料制成的，因此应在低于250℃的温度下进行焊接，如果考虑到小于10S的时间，则考虑到环境温度的原因，必要时可以考虑降额，并且负载电流通常控制在额定值的1/2以内. 由于各种负载浪涌特性会选择SSR，许多受控负载会在接通时产生较大的浪涌电流. 由于热量散发的时间太晚，可能会损坏SSR内部的SCR，因此用户在选择继电器时应作出反应. 首先分析受控负载的浪涌特性，然后选择继电器.

在确保稳态工作的前提下，继电器可以承受此浪涌电流，并且在选择时（在常温下）在各种负载下的降额因数都可以. 如果所选继电器需要在工作频率更高，寿命更长和可靠性要求更高的场合下工作，则应根据表2将其乘以0.6，以确保可靠的操作. 选择时通常遵循上述原则. 当低压要求低信号失真时，您可以选择使用场效应晶体管作为输出设备的直流固态继电器. 对于交流电阻性负载和大多数电感性负载，可以选择过零继电器. 延长负载和继电器的寿命还可以减少其自身的射频干扰. 对于相位输出控制，应使用随机固态继电器. 环境温度的影响，固态继电器的负载能力受环境温度及其自身温度升高的很大影响. 在安装和使用过程中，应确保其具有良好的散热条件. 额定工作电流大于10A的产品应配备散热器，大于100A的产品应配备散热器和风扇以进行强冷. 在安装过程中，请注意继电器底部与散热器之间的良好接触，并考虑使用适量的导热油脂以达到最佳散热效果. 如果继电器长时间在高温状态（40℃〜80℃）下工作，则用户可以根据制造商提供的最大输出电流和环境温度曲线数据，考虑降额以确保正常工作. D过电流和过电压保护措施，当使用继电器时，由于过电流和负载短路将对SSR的内部SCR造成永久性损坏，请考虑在控制回路中添加快速熔断器和空气开关保护（选择继电器应选择产品的输出保护. 内置压敏电阻吸收电路和RC缓冲器可以吸收浪涌电压并提高dv / dt容限）;也可以通过在继电器输出保护的输出处并联RC吸收电路和压敏电阻（MOV）来实现.

选择原理是220V选择500V-600V压敏电阻，而380V选择800V-900V压敏电阻. E继电器的输入回路信号，当输入电压过高或超过其指定参数时输入电流过大时，请考虑在输入端子处串联分压电阻，或在输入端并联分流电阻输入信号的输入端口不要超过其额定参数值. 在具体使用中，控制信号和负载功率要求应稳定，波动幅度应不大于10％，否则应采取稳压措施. 在安装和使用时，应远离电磁干扰源和射频干扰源，以防止继电器发生故障和失控. 当固态继电器断开且负载端有电压时，输出端会有一定的漏电流，使用或设计时应注意. 当固态继电器无法更换时，应尽可能选择产品的原始型号或技术参数以匹配原始应用电路，以确保系统的可靠运行.
